1.引言

一般多速率变换传输系统结构如上图。
这种结构在传输时进行抽取，可以减少传输的数据量，接收端进行恢复时进行插值，将信号恢复成原始抽样率的信号。但是如果是在数字信号处理中只需要改变数字采样率，一般是先进行插值在进行抽取，以免造成频率混叠。进行抽取时，原始信号的频谱被周期拓展，如果原始信号最高频率大于抽取之后采样率的一半就会发生混叠（如果是复信号，则信号最高频率大于抽取之后采样率就会发生混叠）。插值也会让频谱周期拓展，但由于输出信号点数增多，所以频率分量只是周期存在，不会发生混叠。

2.信号的抽取

2.1抽取对信号频谱的影响

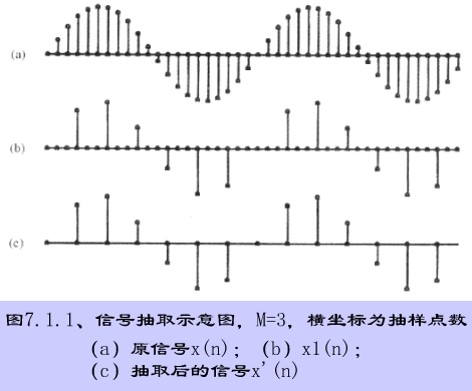

设，将x(n)中每M个点中抽取一个，依次组成一个新的序列y(n)，即。

y(n)和x(n)的DTFT有如下关系：

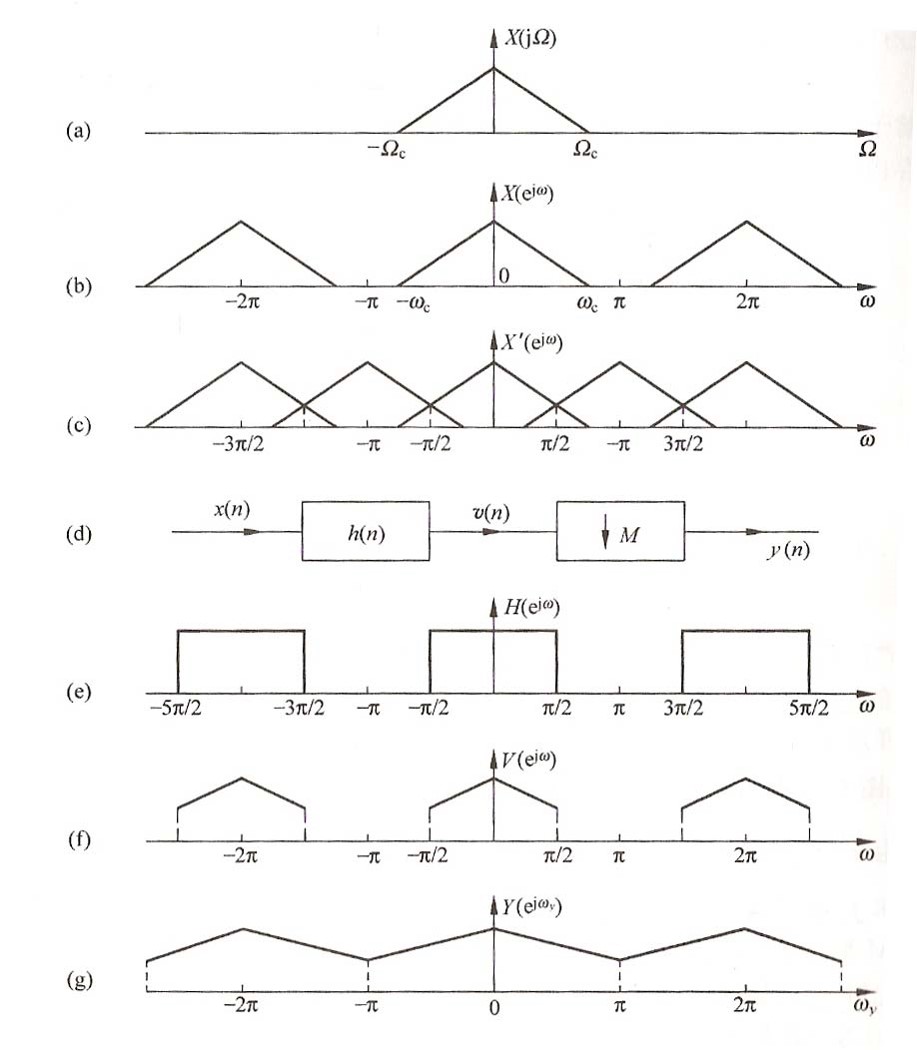

含意：将信号x(n)作M倍的抽取后，所得信号y(n)的频谱等于原信号x(n)的频谱先作M倍的扩展，再在ω轴上每隔作移位后再迭加。

抽样之前，保证f(s)>2f(c);就可以保证信号不发生混叠！对于抽样之后的系统，只要保证f(s)>2Mf(c),同样系统也不会发生混叠现象。注意：若M是可变的，为防止抽取后在出现混迭，应对x(n)抽取前先作低通滤波，压缩其频带。

2.2 先滤波再抽取

时域中研究：h(n)为一理想低通滤波器:

滤波后的输出为：

对v(n)抽取后的序列为y(n) :

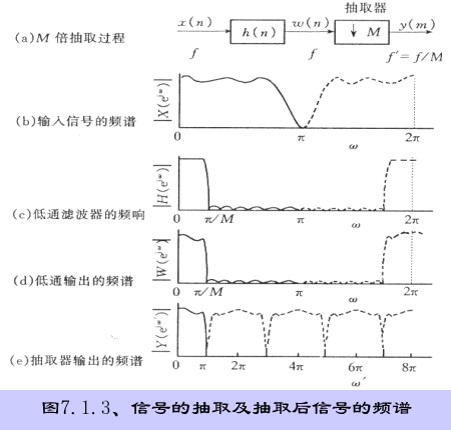

频域中研究：在(-π/M～π/M)内, 抽取后信号的频谱与原信号频谱只是幅度相差M倍。

3.信号的插值

3.1 什么是插值？

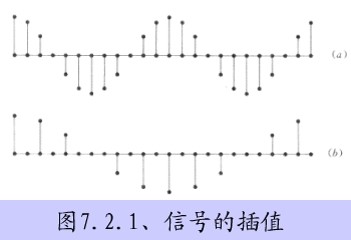

设 ，将x(n)中每两个点之中补L-1个0，组成一个新的序列v(n)，即

3.2 插零后的信号及其频谱

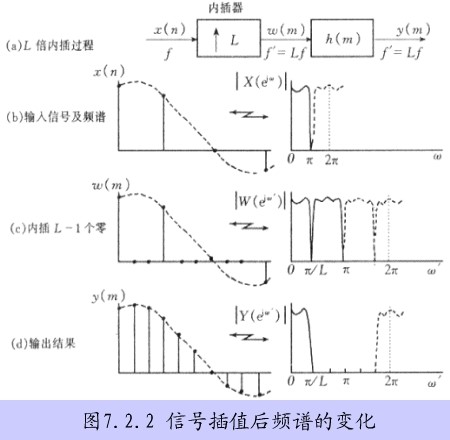

插零后信号的频谱V(jω)在(-π/L~π/L)内等于X(ejω),相当于将X(ejω)作了周期压缩。换句话说，就是V(jω)在(-π~π)内包含了L个X(jω)的压缩样本。

3.3 先插值再滤波

频域中研究：实际实现插值的方法是用v(n)和一低通滤波器作卷积 ：


所以应取c=L以保证y(n)=x(n/L)。
时域中研究：

注意：插值时补进来的零，不再是零。此时再进行低通滤波，无非是想将我们的信号频谱恢复出来！

4.抽取与插值相结合的抽样率转换

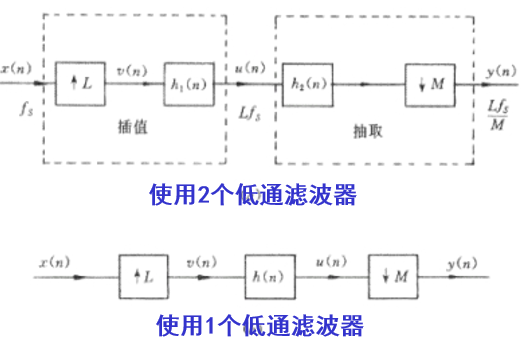

合理的方法是先对信号作插值，然后再抽取。

该滤波器既去除了插值后的映像又防止了抽取后的混迭。
