&&&点亮第一个发光二极管是大多数人单片机入门的第一个程序，当你面对一个复杂的电路板无从下手的时候，按照你的想象点亮一个发光二极管都是困难的事，今天的内容就是自己操作单片机的时候点亮发光二极管的经历。&&& 上一篇文章写过，单片机的操作原理主要就是控制引脚的高低电平，而发光二极管就是给它一端一个高电平或者低电平就可以导通，具体高低电平还要看在电路板上另一端接的是地还是Vcc。
所以我们先分析一下电路原理图中led模块的连接方式，然后再分析一下需要单片机送入的是高电平还是低电平。

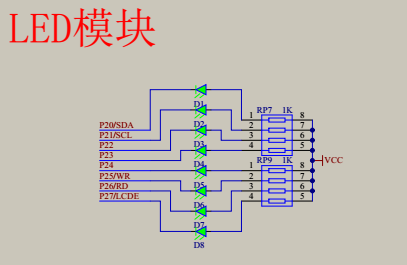

看一张图片我们先分析LED模块，LED有一端连在了Vcc上，所以点亮二极管我们只需要在另一端送入低电平即可。在每一个二极管左侧都有不同的标号，八个二极管分别标上了P20~P27的编号，这个编号表示二极管的另一侧与单片机MCU的P2组的I/O口有电气连接。在编程的时候通过单片机送入低电平即可点亮。比如要点亮D5这个二极管，即将P25这个电平拉低即可(最直接的方法)。
编程时的核心语句：P2^5=0；
点亮二极管的源程序： #include //头文件 sbit led5=P2^5; //声明P25这一个I/O口为led5 //相当于为这个口取名，方便后面操作 void main() { led5=0; //点亮D5这个二极管 } 为什么有些程序写的P1^5或者P3^5呢？
这是因为电路板连接不同，在操作每一个模块前都要仔细看原理图，确定自己要操作的接口。仔细看原理图是后面正常操作单片机的必要准备，毕竟要送电也要看清楚送到哪儿去不是？
sbit 这个语句是位声明，相当于C语言中的define，取名字的指令，方便后面直观方便地操作。 点亮了第一个发光二极管后，还有更多的问题值得思考，比如我要同时点亮三个，四个，五个二极管怎么办？我要一个接一个点亮二极管不想同时让它们发光怎么办？
解决第一个问题很简单，多做几个位声明，然后全部拉低电平不就行了么？那第二个问题怎么解决呢？下一篇文章将介绍两种不同的方式完成这个功能哦~
