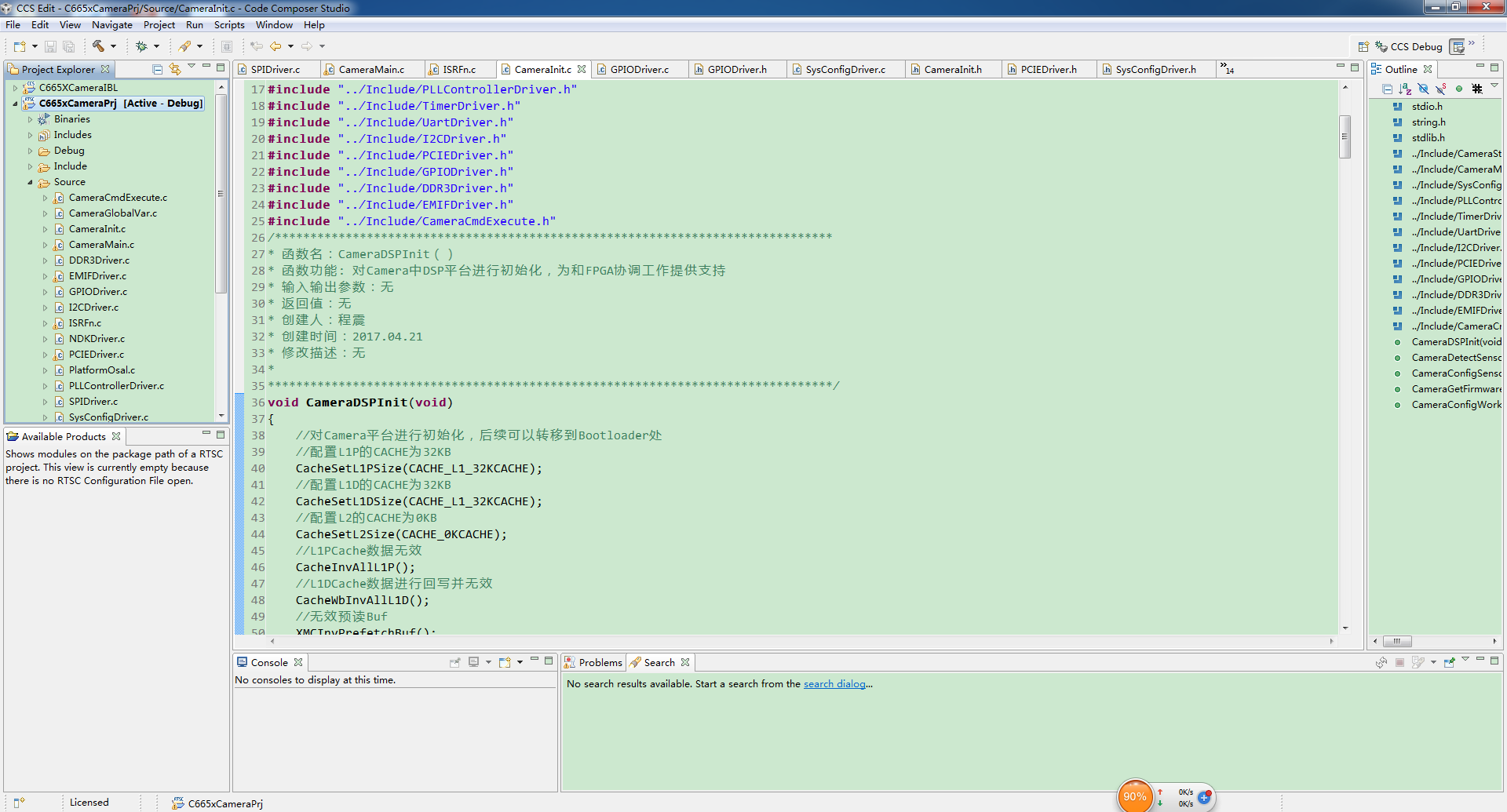

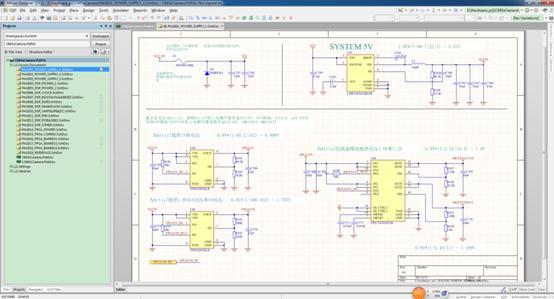

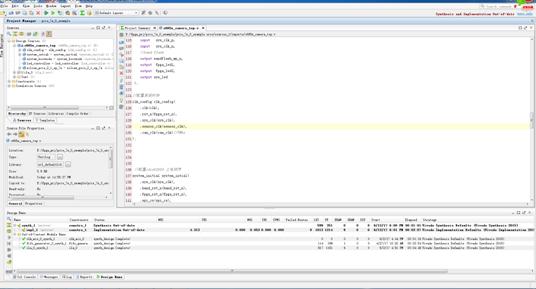

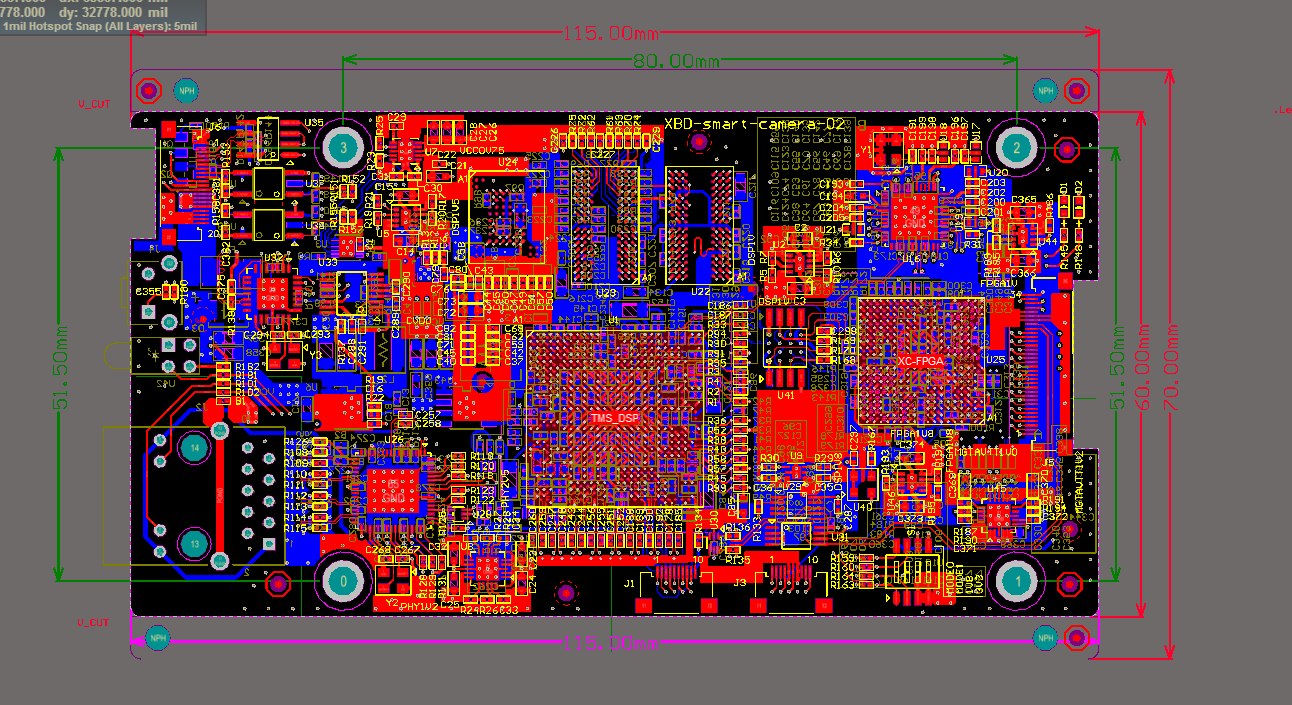

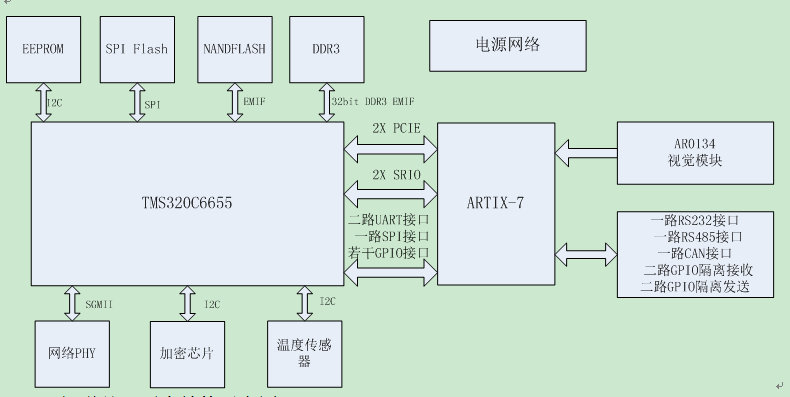

随着算法对处理器计算能力要求不断提高，项目定位于研发一款高性能的视觉处理平台，经过多方验证确定采用TI公司Keystone结构的C665X DSP作为核心处理器。项目正式立项于2016年10月份，设计处理平台原理图花费1个月时间；委托兴森快捷公司进行PCB Layout、制版焊接大约花费2个多月时间；调试硬件和编写底层驱动大约花费3个月时间，项目于2017年5月底调试大体结束。 文章主要是记录开发的大体过程，留作以后进行回顾与参考。   C665X视觉处理平台结构示意图 数据流程 AR0134视觉模块产生的视频信号，按行发送到Artix-7上，Artix-7按行对数据进行打包，通过PCIE总线传输给TMS320C6655，同时统计发送数据的大小，如果达到一帧数据大小，就向TMS320C6655发送PCIE断信号，通知一帧图像数据传输完毕。TMS320C6655随即开始对该帧图像数据进行算法处理或者通过SGMII接口发送PC上。Artix-7对外提供24bit的数字接口（3.3V/1.8V），也就是说处理平台既可以接收AR0134发送的数字信号，又可以接收AD芯片产生的数字信号，使用比较灵活，不单单针对图像数据。 注：ARTIX-7和TMS320C6655进行通信大体上存在三种方式，UPP、PCIE、SRIO，如果使用UPP进行通信会占用大量的管脚，且通信效率比较低，和定位于高性能的视觉处理平台标准不符，PCIE和SRIO速率和性能等方面大体类似，最终比较起来SRIO稍占优势，但是在FPGA程序开发的时候，SRIO IP核需要向Xilinx公司购买License，而PCIE则不需要购买，出于成本的考虑，最终采用PCIE2X作为通信协议。 技术指标 1、  核心处理器采用TI TMS320C6655 ，FPGA平台采用Xilinx XC7A35T 2、  电源输入9V～30V，在输入处进行了过流保护和过压保护 3、  DDR3  存储大小256MB  时钟频率1333Hz 4、  NAND Flash 存储大小 128MB；EEPROM 存储大小 1MB； SPI FLASH 存储大小8MB 5、  加密芯片 DS28CN01； 温度传感器TMP102 6、  一路1000Mbps网口；一路RS232接口；一路RS485接口；一路CAN接口；二路GPIO光电隔离输出；二路GPIO光电隔离输入 7、  一路24bit通用数据接口，可接AD芯片、CMOS等。       原理图&PCB设计 设计软件使用的是Altium Designer15，主要参考的资料Hardware Design Guide for KeyStone I Devices文档；还有TMS320C6657EVM网址是： （https://www.einfochips.com/partnerships-and-alliances/system-partnerships/texas-instruments/tms320c6657-evm/#5-resources） 注意：在电源CVDD设计的时候，按照文档Hardware Design Guide for KeyStone I Devices的描述有两种方式1、LM10011 and Analog Controller Solutions 2、UCD92xx Digital Controller Solutions。在TMS320C6657EVM使用了第二种方式，但是由于电路比较复杂，而且上电需要配置比较复杂，建议使用第一种方式。 开发板的尺寸115mmX60mm，设计使用了10层，TOP-GND-SIG-GND-SIG-GND-POWER-SIG-GND -BOTTOM，可以看到上面设计使用4层GND，在实际生产中可以将中间两层GND去掉。       FPGA驱动开发 FPGA驱动开发使用开发工具是Xilinx公司Vivado2015.4，FPGA主要工作大体有三个：1、在平台启动的时候，控制电源芯片的上电顺序、配置可编程时钟芯片、配置DSP启动的工作模式；2、将接收的数据打包通过PCIE总线发送给DSP；3、对管脚进行逻辑管理，譬如LED闪烁、电平转换等。 其中最为复杂的是PCIE总线开发，需要对PCIE协议大体理解，可以参考王齐 PCI Express体系结构导读。   DSP驱动开发 DSP驱动开发使用的TI的CCS5.5编译器。按照工程的不同，可以分为BootLoader工程、Flash烧写工程、App应用工程。 BootLoader工程：主要是在系统启动时运行，对系统进行初步配置（DDR3、PLL、Cache、PSC等），根据Flash中的标志解析对应应用程序。这里涉及到out文件解析，应用程序首地址定位等，在这不再展开，后面将单独在博文中阐述。 Flash烧写工程：将App应用工程和BootLoader工程编译的out文件烧写在指定位置。 App应用工程：为了驱动外设的正常工作需要编写Cache、DDR、PLL、PSC、SPI、I2C、UART、EMIF、GPIO、PCIE、中断等驱动来操作相关外设；由于平台通过网络和PC进行通信，需要加载TI NDK网络协议栈进行支持；随着任务不断增多，任务之间、任务和中断之间等，需要调用嵌入式操作系统SYS BIOS进行协调。       实物图
