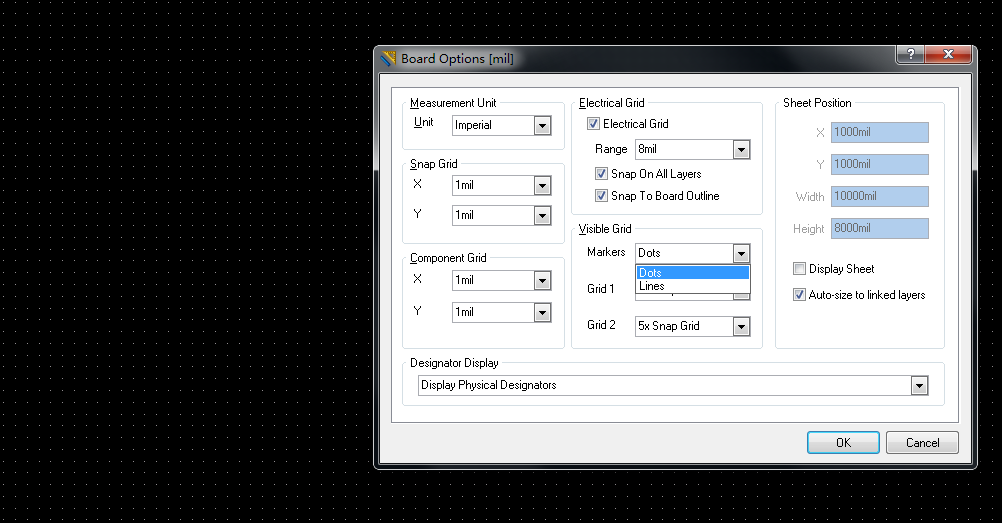

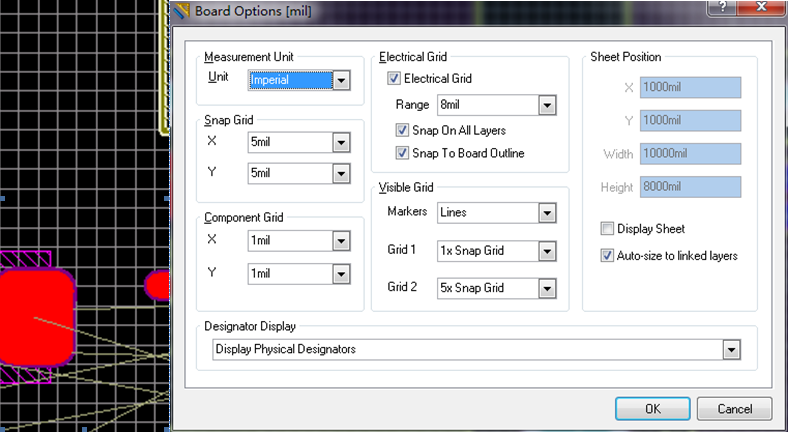

在PCB绘制中总是会遇到各种各样奇怪的错误，例如PCB变绿啊，线走向啊等等，很多的问题，我也遇到了很多，通过查阅网上资料和问朋友，解决了，在这就想把他们都总结下来，相当于对之前的工作的一个回顾吧，也希望以后不会在犯同样的错误。（1）在PCB布线时，如果网格设置过大，你会遇到两根导线怎么也对不齐，搞得很烦，这时你可以考虑将在PCB中需要在将网格缩小，这样就可以精确移动了，在右击→option→boardoptions中设置如下：第二种方法，在AD10以上的版本中是可以取消网格的，但在AD09中不能取消网格，你可以将网格全部变成点，但是能将它变为一个一个小点，这样对于你走线也有帮助。，在右击→option→boardoptions中设置如下

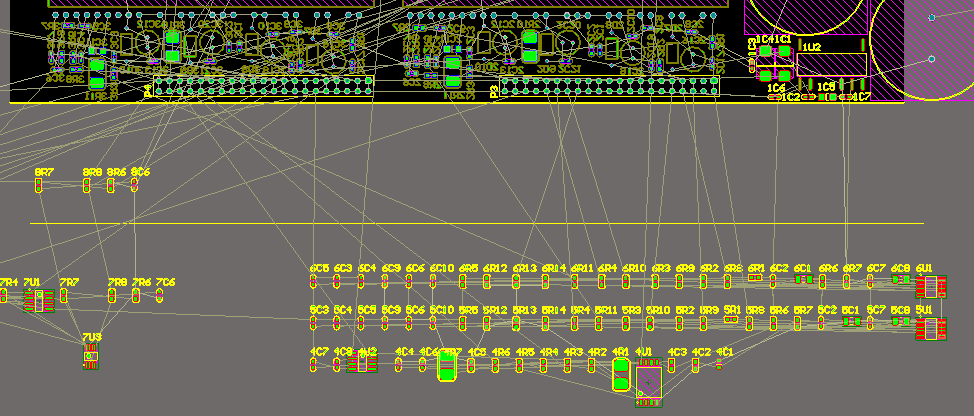

（2）当你第一次将原理图导入PCB中时，你会发现很多绿 {MOD}，这些绿 {MOD}就是软件报的错误，可能是原理图中错误，也可能是PCB中规则没有设置合理引起的。如果是PCB中规则引起的所有元件变成绿 {MOD}，是由于规则没有设置好，只要将RULE中的距离全部改为0，于是

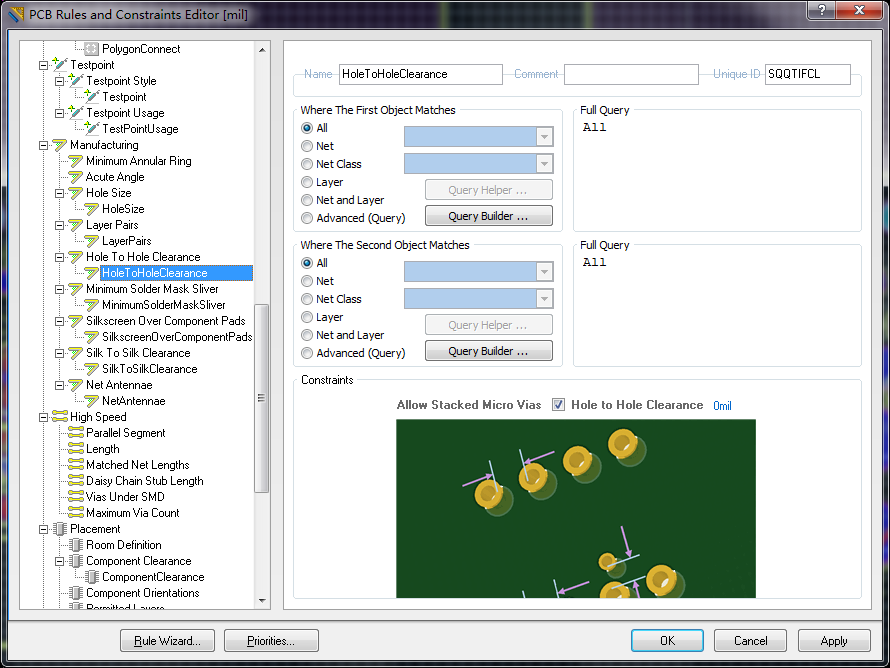

解决方法：在Design→Rules中修改Hole ToHoleClearance/MinimumSolderMaskSliver/SilkscreenOverComponentPads/SilkToSilkClearance中的设置全部改为0mil。而洞会报错是由于洞的距离设置太小，也是在RULES中设置，HoleSize的最大值改为300mm
