TI C66x DSP 系统events及其应用 - 5.6(INTMUX)

2019-07-13 19:22发布

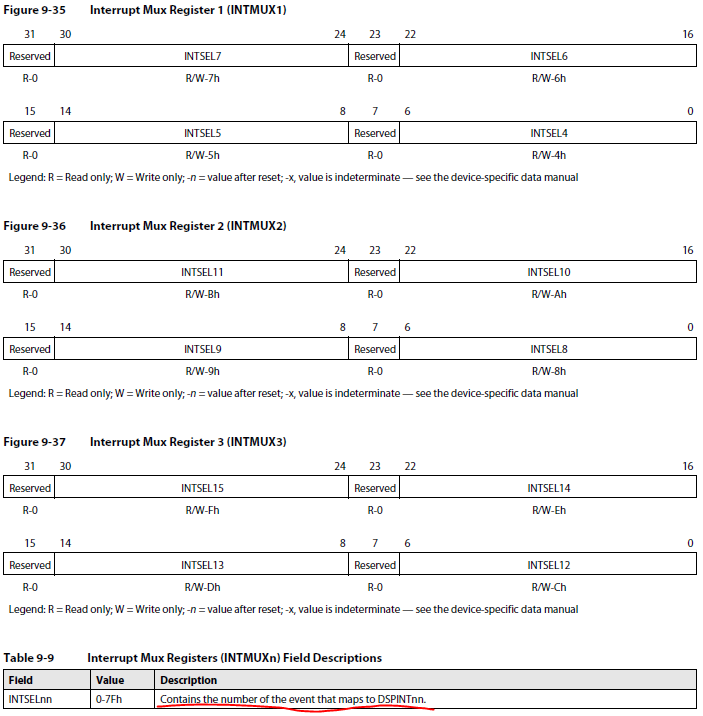

系统event 0~127(包含了eventCombiner的输出event 0~3)与CPU支持的12个可屏蔽中断是通过INTMUX寄存器进行映射的(不包含NMI。RESET)。能够选择将系统event 0~127中的event通过INTMUX映射到某一个可屏蔽中断(INT4~15)。 TI C66x DSP每一个CPU有3个INTMUX寄存器(INTMUX 1~3),下图中的Interrupt selector的功能就是通过INTMUX寄存器实现的。 INTMUX寄存器例如以下。寄存器中的INTSEL4~15字段分别相应映射到INT4~15,如想要将event 55映射到INT4,则能够将55写入INTMUX1寄存器。即INTMUX = 0x37。CPU的每一个INT4~15相应一个vector,在vector中包括若干个指令,这些指令是ISR指令或者是跳转到ISR的指令。5.7节将具体介绍IST。
