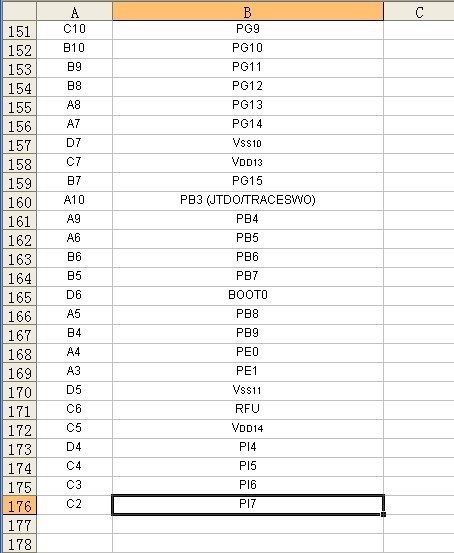

转载。 https://blog.csdn.net/sy_lixiang/article/details/17391395         在嵌入式应用领域，经常会使用ARM，PowerPC，DSP，FPGA等多引脚元件的器件。部分厂商会提供相应器件的原图图库和PCB库，但有的时候提供的格式与开发人员所熟练掌握的开发工具不匹配，难免还要自己制作一下。偶尔有的时候会在网上下载到别人制作的图库或封装，但要小心核查，总之要慎之又慎。复杂元件，就算是自己制作的，也要与手册核对，还是要小心、小心、再小心，否则，花出去投板的钱打水漂，即使是有其它解决办法，也是费时费力，还是在最初制作的时候制作的完全正确，使用起来才安心。。。         多引脚元件不可能再一个一个添加引脚，然后去手动更改期PinName，这样，不仅费时费力，同时也很容易出错。这里借用Excel，来制作OrCAD格式的原理图库。体现出了该工具与Windows平台工具良好的兼容性。 1.在原理图库中新建一个元件，本文以176个引脚，BGA封装的32位处理器STM32F207IGH6为例。注意，修改Parts per Pkg=2，意思为包含两个Part，所有GPIO为一个Part，所有电源和地为另一个Part。 2.使用PinArray工具添加176个引脚。 3.添加完以后，如图所示。 4.鼠标左键框选所有的Pin，注意不要选中框啦~！如图： 5.选中所有引脚后，快捷键Ctrl+E,编辑属性。弹出如下对话框。 6.全选整个表格，快捷键Ctrl+Ins，复制整个表格。   7.在Excel中Ctrl+V粘贴上述表格，然后编辑该表格。 可以看到，第2列为PinNumber,第3列为PinName。第2列和第3列就是我们要修改的内容。 如果是LQFP封装的器件，PinNumber默认为1，2，3...这样升序的，可以不编辑，只编辑PinName即可。 而BGA封装的器件，这两列都需要编辑。 那如何编辑呢？   8.利用SolidConverterPDF这个软件，将PDF格式的器件数据手册转换为word格式，我们要提取DataSheet中的PinDefinition那个表格。   9.转换过程发两个图：   至此，可以将PinDefinition全部提取出来了。到Excel中去编辑吧。 9.Excel中的编辑过程有几个要注意的地方。 有空行和合并的单元格。有GBA封装的器件没有定义的单元格，如下图选中的地方。 空行是要删除的，没有定义的行也要删除。这里会用到Excel中删除空行的小技巧。 Excel中，Ctrl+G，定位，选择空值，找到单元格，然后删除。删除操作后选择下方单元格上移。 至此会删除所有空行，但没有定义的行，即PinNumber列中单元格为“-”的就得手动删除该行了，好在这种情况不会很多，搜索一下就可以了。 本例的器件为176个引脚，即excel文件应该为176行，编辑完的excel文件如下图所示：     将PinNumber与PinName这两列与从OrCAD里边复制过来的文件进行整合，编辑替换，如下图： . . .     至此，Excel文件就编辑完了。全选，Ctrl+C以后，回到OrCAD中，按Shift+Ins粘贴到OrCAD中，然后确定即可。 注意，Location和Order是只读的，无法编辑。   10.回到OrCAD中，调整Pin的位置即可，完成如下图。   11.最后，最为重要的一步。。。请与官方下载的数据手册中进行检查，核对。
