IC设计笔试

2019-07-13 20:04发布

站内文章 / DSP
17703 0 1415
IC设计基础（流程、工艺、版图、器件）
1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。（仕兰微面试题目）   集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。 集成电路按其功能、结构的不同，可以分为模拟集成电路和数字集成电路两大类。 集成电路按制作工艺可分为半导体集成电路和薄膜集成电路。 膜集成电路又分类厚膜集成电路和薄膜集成电路。 集成电路按集成度高低的不同可分为小规模集成电路、中规模集成电路、大规模集成电路和超大规模集成电路。
2、FPGA和ASIC的概念，他们的区别。（未知）
答案：FPGA（Field－Programmable Gate Array，即现场可编程门阵列），是可编程ASIC。
ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。与门阵列等其它ASIC(Application Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点  最大区别：FPGA：可编程的集成电路。ASIC：专门用途定制的集成电路，不可编程的。
 3、什么叫做OTP片、掩膜片，两者的区别何在？（仕兰微面试题目）   OTP片是裸片，就是已经制造好的还没有封装的芯片，而掩膜片是版图设计时一层一层的介质，比如：金属层，多晶硅层，N阱等等。 4、你知道的集成电路设计的表达方式有哪几种？（仕兰微面试题目）   IC  分数字和模拟   门海  门阵列  FPGA现场可编程逻辑门阵列  CPLD复杂可编程逻辑器件  ASIC专用集成电路 5、描述你对集成电路设计流程的认识。（仕兰微面试题目）   集成电路设计的流程一般先要进行软硬件划分，将设计基本分为两部分：芯片硬件设计和软件协同设计。 芯片硬件设计包括：1．功能设计阶段；2．设计描述和行为级验证；3．逻辑综合；4．门级验证；5．布局和布线。
模拟集成电路设计的一般过程：1.电路设计；2.前仿真；3.版图设计（Layout）；4.后仿真；5.后续处理。

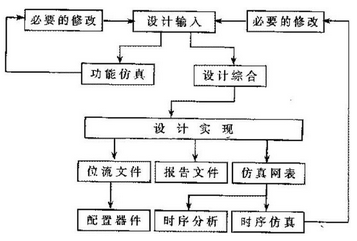

 6、简述FPGA等可编程逻辑器件设计流程。（仕兰微面试题目）    7、IC设计前端到后端的流程和eda工具。（未知）   ic设计前端到后端的流程和eda工具？
 设计前端也称逻辑设计，后端设计也称物理设计，两者并没有严格的界限，一般涉及到与工艺有关的设计就是后端设计。 1：规格制定：客户向芯片设计公司提出设计要求。 2：详细设计：芯片设计公司（Fabless）根据客户提出的规格要求，拿出设计解决方案和具体实现架构，划分模块功能。目前架构的验证一般基于systemC语言，对价后模型的仿真可以使用systemC的仿真工具。例如：CoCentric和Visual Elite等。 3：HDL编码：设计输入工具：ultra ，visual VHDL等 4：仿真验证：modelsim 5：逻辑综合：synplify DC 6：静态时序分析：synopsys的Prime Time 7：形式验证：Synopsys的Formality. 详情链接： http://m.blog.csdn.net/blog/zhuzhiqi11/38511739 8、从RTL synthesis到tape out之间的设计flow,并列出其中各步使用的tool.（未知） 9、Asic的design flow。（威盛VIA 2003.11.06 上海笔试试题）
10、写出asic前期设计的流程和相应的工具。（威盛）
11、集成电路前段设计流程，写出相关的工具。（扬智电子笔试）
先介绍下IC开发流程：
1.）代码输入（design input)
用vhdl或者是verilog语言来完成器件的功能描述，生成hdl代码
语言输入工具：SUMMIT   VISUALHDL
            MENTOR   RENIOR
图形输入:    composer(cadence);
            viewlogic (viewdraw)
2.）电路仿真（circuit simulation)
将vhd代码进行先前逻辑仿真，验证功能描述是否正确
数字电路仿真工具：
    Verolog： CADENCE     Verolig-XL
               SYNOPSYS    VCS
               MENTOR      Modle-sim
     VHDL :    CADENCE     NC-vhdl
               SYNOPSYS    VSS
               MENTOR      Modle-sim
模拟电路仿真工具：
               ***ANTI HSpice pspice，spectre micro microwave:    eesoft : hp
3.）逻辑综合（synthesis tools)
逻辑综合工具可以将设计思想vhd代码转化成对应一定工艺手段的门级电路；将初级仿真 中所没有考虑的门沿（gates delay）反标到生成的门级网表中,返回电路仿真阶段进行再 仿真。最终仿真结果生成的网表称为物理网表。
12、请简述一下设计后端的整个流程？（仕兰微面试题目）
13、是否接触过自动布局布线？请说出一两种工具软件。自动布局布线需要哪些基本元 素？（仕兰微面试题目）
14、描述你对集成电路工艺的认识。（仕兰微面试题目）
15、列举几种集成电路典型工艺。工艺上常提到0.25,0.18指的是什么？（仕兰微面试题 目）
16、请描述一下国内的工艺现状。（仕兰微面试题目）
17、半导体工艺中，掺杂有哪几种方式？（仕兰微面试题目）
18、描述CMOS电路中闩锁效应产生的过程及最后的结果？（仕兰微面试题目）
19、解释latch-up现象和Antenna effect和其预防措施.（未知）
20、什么叫Latchup?（科广试题）
21、什么叫窄沟效应? （科广试题）
22、什么是NMOS、PMOS、CMOS？什么是增强型、耗尽型？什么是PNP、NPN？他们有什么差
别？（仕兰微面试题目）
23、硅栅COMS工艺中N阱中做的是P管还是N管，N阱的阱电位的连接有什么要求？（仕兰微
面试题目）
24、画出CMOS晶体管的CROSS-OVER图（应该是纵剖面图），给出所有可能的传输特性和转
移特性。（Infineon笔试试题）
25、以interver为例,写出N阱CMOS的process流程,并画出剖面图。（科广试题）
26、Please explain how we describe the resistance in semiconductor. Compare
the resistance of a metal,poly and diffusion in tranditional CMOS process.（威
盛笔试题circuit design-beijing-03.11.09）
27、说明mos一半工作在什么区。（凹凸的题目和面试）
28、画p-bulk 的nmos截面图。（凹凸的题目和面试）
29、写schematic note（？）， 越多越好。（凹凸的题目和面试）
30、寄生效应在ic设计中怎样加以克服和利用。（未知）
31、太底层的MOS管物理特***觉一般不大会作为笔试面试题，因为全是微电子物理，公
式推导太罗索，除非面试出题的是个老学究。IC设计的话需要熟悉的软件: Cadence,
Synopsys, Avant，UNIX当然也要大概会操作。
32、unix 命令cp -r, rm,uname。（扬智电子笔试）
