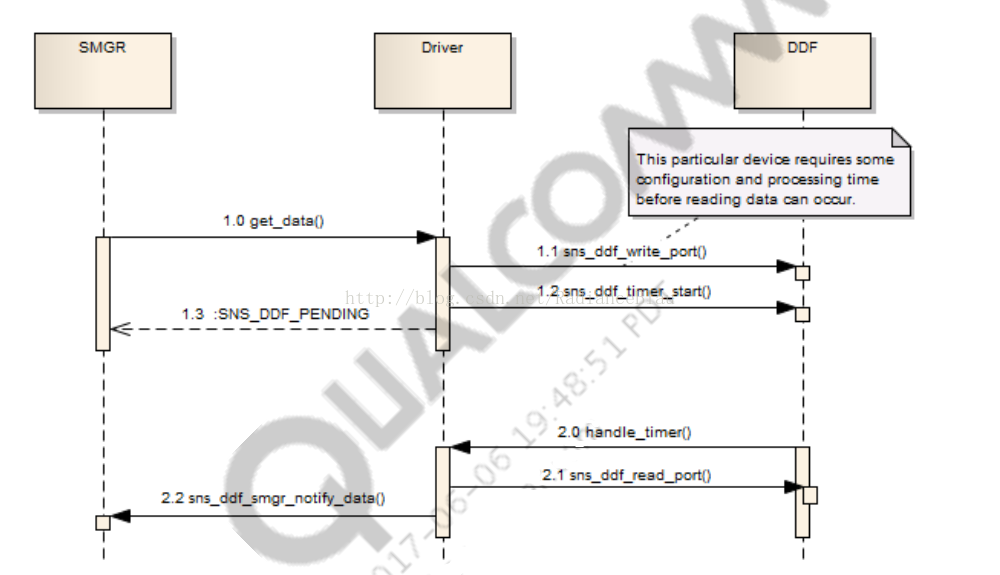

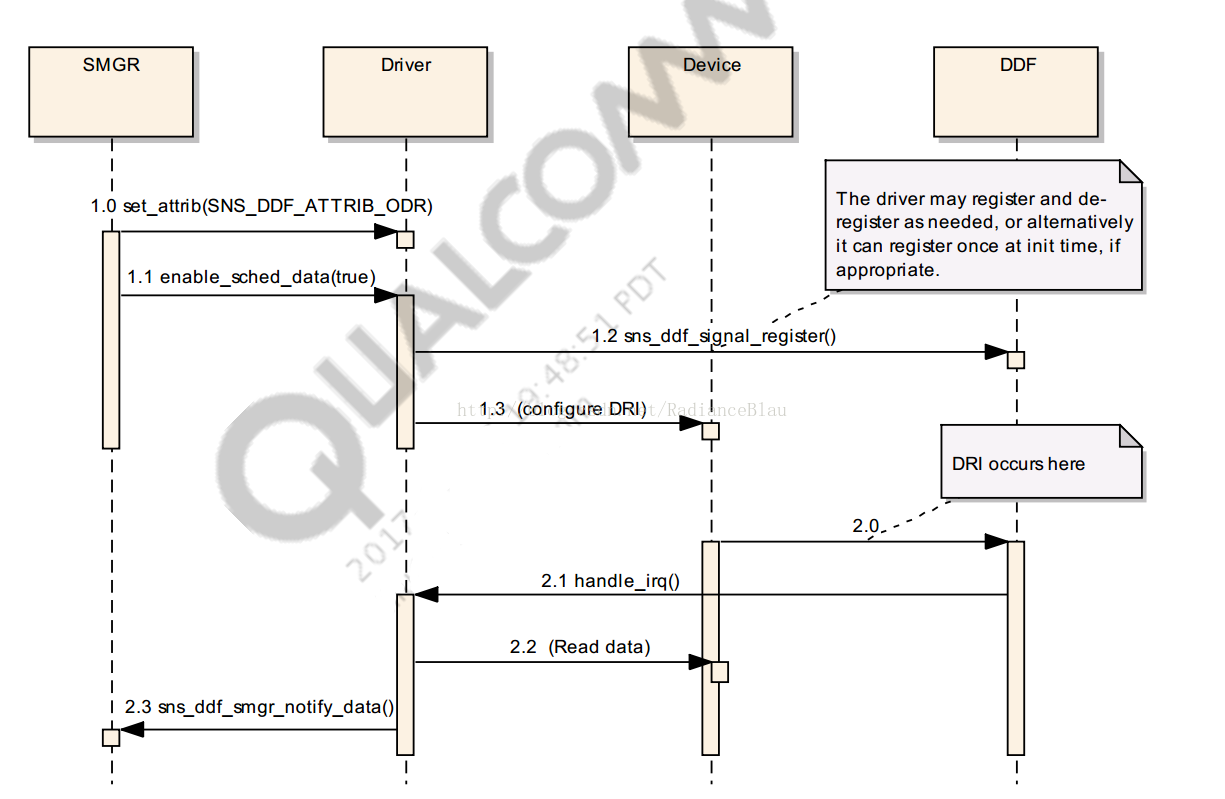

从adsp获取数据的方法分为同步、异步两种方式，但一般在实际使用中使用异步方式，因为同步获取数据会因外设总线速率低的问题阻塞smgr，降低效率，增加功耗。 Sensor上报数据的方式分为如下几种sync          同步数据上报，(每次上报一个数据)async        异步数据上报，每次请求之后不阻塞，定时查看状态，(收到一个数据即上报)self-scheduling         异步数据上报，每次请求之后不阻塞，等待中断或定时查看状态，(收到一个数据即上报)FIFO          异步数据上报，每次请求一组数据，当传感器数据累积设定水位，由水位中断触发一组数据上报。S4S(Synchronization for Sensors)              用来同步时钟，避免数据遗漏或同一数据被取两次 在实际使用中归纳起来分成3种方式：1，  （Polling）0x00同步方式[sync]：smgr向传感器请求数据，阻塞等待数据到来再返回；异步方式[async]：调用一次get_data后启动timer，等timer中断到达后调用sns_ddf_driver_if_s中指定的handle_timer()函数上报一组传感器数据。handle_timer()中一般采用ddf提供的sns_ddf_smgr_notify_data()函数上报数据。2，  （DRI）0x80又称作[self-scheduling]调用enable_sched_data()启用DRI（DataReadyInterrupt，数据完成中断），等待数据完成中断或启动timer按照set_cycle_time指定的ODR（Output Data Rate，数据输出速率）进行数据采集，采集完成后调用sns_ddf_driver_if_s中指定的handle_irq()函数上报传感器数据。3，  （FIFO）0xD0调用trigger_fifo_data()函数启动FIFO模式，当数据量到达指定的阈值，触发sns_ddf_smgr_data_notify()函数上报一批数据。

(handle_irq->report_data->sns_ddf_smgr_notify_data  上报数据) 一般加速度、陀螺仪等数据量较大的使用FIFO模式，光线、距离等有数据有变化才需要上报的传感器使用DRI模式。
下面以g-sensor bmi160为例具体分析一下：[objc] view plain copy

1. sns_ddf_driver_if_s SNS_DD_IF_BMI160 =
2. {
3.
4.     .init                 = &sns_dd_bmi160_init,
5.
6.     .get_data             = &sns_dd_bmi160_get_data,
7.
8.     .set_attrib           = &sns_dd_bmi160_set_attr,
9.
10.     .get_attrib           = &sns_dd_bmi160_get_attr,
11.
12.     .handle_timer         = &sns_dd_bmi160_handle_timer,
13.
14.     .handle_irq           = &sns_dd_bmi160_interrupt_handler,
15.
16.     .reset                = &sns_dd_bmi160_reset,
17.
18.     .run_test             = &sns_dd_bmi160_self_test,
19.
20.     .enable_sched_data    = &sns_dd_bmi160_enable_sched_data,
21.
22.     .probe                = &sns_dd_bmi160_probe,
23.
24.     .trigger_fifo_data    = &sns_dd_bmi160_trigger_fifo_data
25. };

这个结构体是实现高通adsp下sensor驱动的关键，驱动程序只需要实现相应的函数，然后将结构体指针填到smgr_sensor_fn_ptr_map表中就会被系统注册了。仔细观察上述结构体中的函数发现有的函数在sns_dd_xxxx.c文件中如sns_dd_bmi160_init,有的则在sns_dd_xxxx_uimg.c文件中中如&sns_dd_bmi160_get_data,其实这是一种高通adsp侧代码特有的架构，即带有uimg标识的代码运行在缓存中，其中代码一般是做数据上报相关工作的，运行期间可以将外部ddr关闭以实现最低功耗的传感器运行；不带有umig标识的代码运行期间是需要ddr开启的，其中代码一般做一些初始化相关的工作。 下面列出高通平台上对传感器类型的编号，有一个整体认识。
[objc] view plain copy

1. typedef enum
2. {
3.   SNS_DDF_SENSOR__NONE, // 0
4.   SNS_DDF_SENSOR_ACCEL, // 1
5.   SNS_DDF_SENSOR_MAG, // 2
6.   SNS_DDF_SENSOR_GYRO, // 3
7.   SNS_DDF_SENSOR_TEMP, // 4
8.   SNS_DDF_SENSOR_PROXIMITY, // 5
9.   SNS_DDF_SENSOR_AMBIENT, // 6
10.   SNS_DDF_SENSOR_PRESSURE, // 7
11.   SNS_DDF_SENSOR_MAG_6D, // 8
12.   SNS_DDF_SENSOR_GYRO_6D, // 9
13.   SNS_DDF_SENSOR_DOUBLETAP, // 10
14.   SNS_DDF_SENSOR_SINGLETAP, // 11
15.   SNS_DDF_SENSOR_IR_GESTURE, //12
16.   SNS_DDF_SENSOR_OEM_SENSOR_01, // 13
17.   SNS_DDF_SENSOR_OEM_SENSOR_02, // 14
18.   SNS_DDF_SENSOR_OEM_SENSOR_03, // 15
19.   SNS_DDF_SENSOR_OEM_SENSOR_04, // 16
20.   SNS_DDF_SENSOR_OEM_SENSOR_05, // 17
21.   SNS_DDF_SENSOR_OEM_SENSOR_06, // 18
22.   SNS_DDF_SENSOR_OEM_SENSOR_07, // 19
23.   SNS_DDF_SENSOR_OEM_SENSOR_08, // 20
24.   SNS_DDF_SENSOR_OEM_SENSOR_09, // 21
25.   SNS_DDF_SENSOR_OEM_SENSOR_10, // 22
26.   SNS_DDF_SENSOR_STEP_EVENT, // 23
27.   SNS_DDF_SENSOR_STEP_COUNT, // 24
28.   SNS_DDF_SENSOR_SMD, // 25
29.   SNS_DDF_SENSOR_GAME_RV, // 26
30.   SNS_DDF_SENSOR_HUMIDITY, // 27
31.   SNS_DDF_SENSOR_RGB, // 28
32.   SNS_DDF_SENSOR_CT_C, // 29
33.   SNS_DDF_SENSOR_SAR, // 30
34.   SNS_DDF_SENSOR_HALL_EFFECT, // 31
35.   SNS_DDF_SENSOR_AMBIENT_TEMP, // 32
36.   SNS_DDF_SENSOR_ULTRA_VIOLET, // 33
37.   SNS_DDF_SENSOR_HEART_RATE, //34
38.   SNS_DDF_SENSOR_HEART_RATE_RAW, //35
39.   SNS_DDF_SENSOR_OBJECT_TEMP, //36
40.   SNS_DDF_SENSOR_TILT_EVENT,  //37
41.   SNS_DDF_SENSOR_ORIENTATION_EVENT,   //38
42.
43.   SNS_DDF_SENSOR__ALL,        /**< Addresses all sensors */
44.   SNS_DDF_SENSOR_LAST
45. } sns_ddf_sensor_e;

在具体看数据流程之前，先了解一下高通定义的各种用来配置传感器的属性
[objc] view plain copy

1. typedef enum
2. {
3.     SNS_DDF_ATTRIB_POWER_INFO,//0
4.     SNS_DDF_ATTRIB_POWER_STATE,//1
5.     SNS_DDF_ATTRIB_DELAYS,//2
6.     SNS_DDF_ATTRIB_RANGE,//3
7.     SNS_DDF_ATTRIB_RESOLUTION_ADC,//4
8.     SNS_DDF_ATTRIB_RESOLUTION,//5
9.     SNS_DDF_ATTRIB_LOWPASS,//6
10.     SNS_DDF_ATTRIB_MOTION_DETECT,//7
11.     SNS_DDF_ATTRIB_DRIVER_INFO,//8
12.     SNS_DDF_ATTRIB_DEVICE_INFO,//9
13.     SNS_DDF_ATTRIB_THRESHOLD,//10
14.     SNS_DDF_ATTRIB_ACCURACY,//11
15.     SNS_DDF_ATTRIB_BIAS,//12
16.     SNS_DDF_ATTRIB_ODR,//13
17.     SNS_DDF_ATTRIB_SUPPORTED_ODR_LIST,//14
18.     SNS_DDF_ATTRIB_REGISTRY_GROUP,//15
19.     SNS_DDF_ATTRIB_IO_REGISTER,//16
20.     SNS_DDF_ATTRIB_FIFO,//17
21.     SNS_DDF_ATTRIB_ODR_TOLERANCE,//18
22.     SNS_DDF_ATTRIB_FILTER_DELAY//19
23.
24. } sns_ddf_attribute_e;

初始化流程1,probe2,init3,get_attrSNS_DDF_ATTRIB_RESOLUTION_ADCSNS_DDF_ATTRIB_LOWPASS,SNS_DDF_ATTRIB_ODR,SNS_DDF_ATTRIB_SUPPORTED_ODR_LIST,SNS_DDF_ATTRIB_FIFO,SNS_DDF_ATTRIB_DEVICE_INFO,SNS_DDF_ATTRIB_POWER_INFO,SNS_DDF_ATTRIB_RESOLUTION,SNS_DDF_ATTRIB_RANGE,4,reset FIFO模式时按power键流程1,reset2,set_attr 设置SNS_DDF_ATTRIB_POWER_INFO属性SNS_DDF_ATTRIB_RANGE,SNS_DDF_ATTRIB_ODR,SNS_DDF_ATTRIB_FILTER_DELAYSNS_DDF_ATTRIB_FIFO  FIFO模式数据上报流程enable_sched_dataresethandle_timerinterrupt_handlerhandle_irq_attach_temp interrupt_handlerhandle_irq_attach_temp... DRI模式数据上报流程resetset_attrenable_sched_dataresethandle_timerinterrupt_handlerhandle_irq_drdyhandle_irq_attach_temp interrupt_handlerhandle_irq_drdyhandle_irq_attach_temp...  POLLING模式数据上报流程1,reset2,get_data3,handle_timer4,get_data5,get_data...

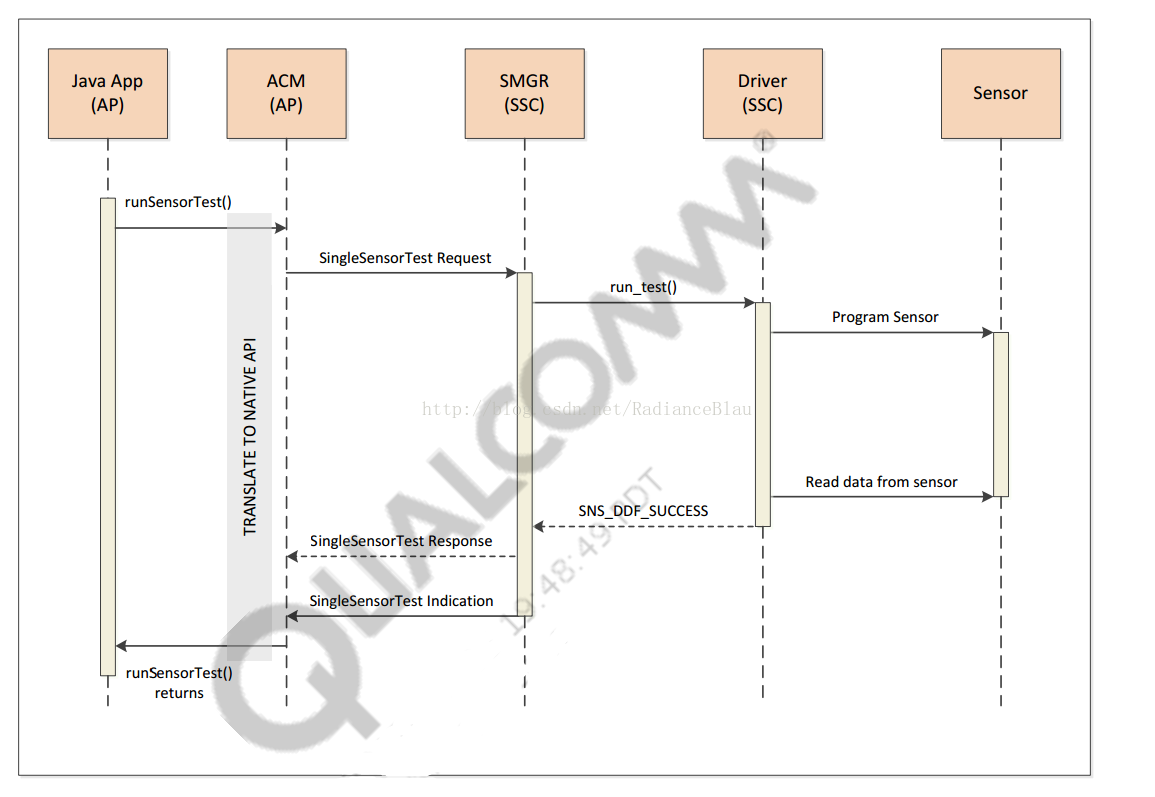

校准流程最后看一下传感器的校准流程，因为器件一致性差异等原因，每台机器的在出厂前都需要进行校准。实现校准的具体流程如下：
1，校准app想ssc（高通传感器控制器缩写）发出校准请求2，ssc调用传感器驱动中sns_ddf_driver_if_s结构体中指定的run_test函数3，run_test 函数中由多种校准模式其中SNS_DDF_TEST_OEM模式会计算当前机器的数据bias，并存储下来。[objc] view plain copy

1. /**
2.  * Factory tests.
3.  */
4. typedef enum
5. {
6.     SNS_DDF_TEST_SELF,         /**< Self test. */
7.     SNS_DDF_TEST_IRQ,          /**< Interrupt test. */
8.     SNS_DDF_TEST_CONNECTIVITY, /**< Basic connectivity test. */
9.     SNS_DDF_TEST_SELF_HW,      /**< Hardware self test. */
10.     SNS_DDF_TEST_SELF_SW,      /**< Software self test. */
11.     SNS_DDF_TEST_OEM           /**< OEM test. */
12.
13. } sns_ddf_test_e;

4，随后ssc会调用get_attr获取SNS_DDF_ATTRIB_BIAS属性，拿到这次的校准值，最后将校准数据存放在/persist/sensor/sns.reg中5，之后每次SSC初始化都会从sns.reg文件中读取到当前传感器的bias值6，我们每次对校准后的传感器进行数据读取get_data 时，获取到的原始数据都会与这个bias值进行运算，从而返回给上层校准后的数据。
