查过很多资料，对于IIR滤波器结构和原理介绍很多，但是，真正对于FPGA的快速设计介绍很少。我对IIR滤波器的MATLAB仿真和FPGA硬件仿真做了充分的对比，关于IIR滤波器设计和实现做一下总结：
说明：IIR滤波器最佳实现结构、IIR滤波器结果舍入处理已做过文档说明。
1. FDAtool设计IIR滤波器参数——结构为直接I型

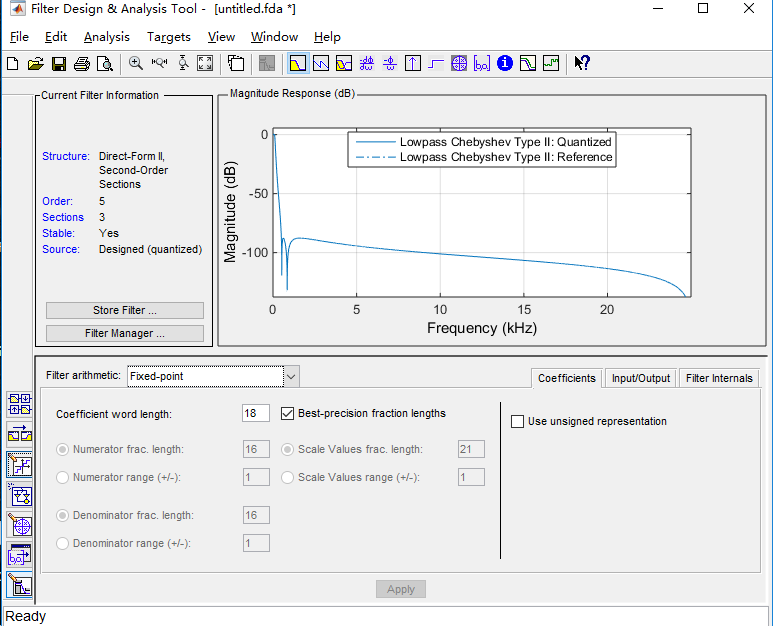

比较简单，记录一下几种常用滤波器区别： l 巴特沃斯滤波器：通带和阻带有最大平坦度，但是过渡带比较平缓，当需要比较陡峭的过渡带时，需要较大的阶数；巴特沃斯滤波器对于系数量化影响相对较弱。 l Chebyshev滤波器：分为I型和II型，I型通带等纹波，阻带平坦；II型通带平坦，阻带等纹波，过渡带较巴特沃斯滤波器陡峭； l 椭圆滤波器：在通带和阻带都是等纹波，过渡带最陡峭，对于相同的过渡带指标，椭圆滤波器需要的阶数最少，但是对于系数量化最敏感。 2. FDAtool系数量化 说明：FPGA计算都是基于二进制补码计算的，采用定点数，在实际设计时需要对FPGA硬件资源有一定了解。 量化分为两部分：增益量化和零点极点量化，一般为了节省硬件资源，增益量化和系数量化采用相同的位数，只是他们缩放倍数不一样，在实现时需要考虑。 设计例子如下：
关于滤波器系数量化位数选择：个人建议在保证滤波器稳定的前提下，结合FPGA硬件结构来选择。比如：xilinx dsp48e IP core可以实现25x18位的硬件乘法器，实际设计时，16位量化位数滤波器就达到稳定，最终还是选择18位，不用白不用，同时，输出结果也更加准确，增加滤波器系数量化位数，还可以允许更低位数的数据输入。
上图界面中还需要确定Input/output参数量化位数，这两个参数我们可以不管，到此为止，fdatool的工作已经完成。
那么对于任意位数的输入数据滤波器都是有意义的？当然不是。通过实际MATLAB仿真，滤波器有输入最小位数限制，否则输出全为0，这也不难理解，因为在FPGA实现时需要进行两次截尾或舍入处理，数据过小，就会输出为零。通常对于小的输入数据可以进行左移位。
IIR滤波器的最小数据输入位数可以通过MATLAB定点仿真来确定，这个是很有必要的，后面会说明。
3. 滤波器输入数据位宽确定——乘法器类型确定
一般的硬件乘法器IP core都可以达到100M以上，所以一般的几十兆以下采样率的滤波器都采用串行结构实现，即所有运算复用一个IP core。结合xilinx dsp48e特点，可以设计成乘加器，这样只用耗费一个dsp资源就可以实现所有滤波器计算。
共用一个dsp，就要求每次数据的输入和输出位宽相同，方便处理，同时保证不会溢出。
简单直接I型IIR滤波器结构如下：
乘加运算包括：增益计算、零点计算、极点计算。增益计算：输入乘以增益（18位）；极点计算：输出乘以极点系数（18位）。X，y具有相同的数据位宽，由于y后面有除法操作，所以y的表示位宽直接影响到滤波器的数据输出，y的位宽需要通过MATLAB量化仿真来确定。例如：在实际设计时，使用16位输入量化，不能得到正确的输出结果，输入要到18位以上才能得到相对正确的结果，最终取20位数据输入，小数据可以通过左移位来满足要求。 4. 滤波器参数获取——fdatool强大功能 Targets ->generate HDL选择需要的hdl语言和保存位置即可获得IIR滤波器程序，如下：我只用到它的量化参数，其他由于IP和具体器件有关，代码自己编写： parameter signed [17:0] scaleconst1 = 18'b011000001001011000; //sfix18_En21 parameter signed [17:0] coeff_b1_section1 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_b2_section1 = 18'b100000000100011110; //sfix18_En16 parameter signed [17:0] coeff_b3_section1 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_a2_section1 = 18'b100000001001000011; //sfix18_En16 parameter signed [17:0] coeff_a3_section1 = 18'b001111110111001010; //sfix18_En16 parameter signed [17:0] scaleconst2 = 18'b001001011100101101; //sfix18_En21 parameter signed [17:0] coeff_b1_section2 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_b2_section2 = 18'b100000001011101011; //sfix18_En16 parameter signed [17:0] coeff_b3_section2 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_a2_section2 = 18'b100000010111111001; //sfix18_En16 parameter signed [17:0] coeff_a3_section2 = 18'b001111101000010101; //sfix18_En16 parameter signed [17:0] scaleconst3 = 18'b000011101111100011; //sfix18_En21 parameter signed [17:0] coeff_b1_section3 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_b2_section3 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_b3_section3 = 18'b000000000000000000; //sfix18_En16 parameter signed [17:0] coeff_a2_section3 = 18'b110000001110111110; //sfix18_En16 parameter signed [17:0] coeff_a3_section3 = 18'b000000000000000000; //sfix18_En16 这些参数自动生成，直接调用。 5. 代码编写——直接I型IIR滤波器级联实现 直接I型二阶IIR滤波器verilog代码：IP例化为20X18位乘加器，一级需要至少7个时钟周期，以上设计为8个周期： module IIROrder2FormI #( parameter DataWidth = 20, parameter CoeffientWidth = 18, parameter GainScaleWidth = 20, parameter signed [CoeffientWidth - 1 :0] Gain = 18'h4_6862, parameter signed [0 : CoeffientWidth * 3 - 1] NumCoeffient = {18'h4_0000,18'h8_002A,18'h4_0000}, parameter signed [0 : CoeffientWidth * 2 - 1] DenCoeffient = {18'h8_01DE,18'h3_FE2E} ) ( input Clk, input Reset, input DataInValid, input [DataWidth-1:0] DataIn, output DataOutValid, output [DataWidth-1:0] DataOut ); parameter STATENUM = 5'd8; reg signed [DataWidth-1:0] DataOutTemp; wire signed [DataWidth - 1:0] DataRoundOut; wire signed [DataWidth - 1:0] DataRoundOut2; (* dont_touch="true" *) //////////multAdder signal//////////// reg signed [DataWidth - 1:0] DataA; (* dont_touch="true" *) reg signed [CoeffientWidth - 1:0] DataB; reg signed [DataWidth + CoeffientWidth + 1:0] DataC; wire signed [DataWidth + CoeffientWidth + 1:0] DataP; reg SUBTRACT; wire signed [47:0] PCOUT; //numeri//////////////////////// reg signed [DataWidth - 1:0] DataNumIn; reg signed [DataWidth - 1:0] DataNumRegDelay1; reg signed [DataWidth - 1:0] DataNumRegDelay2; /////*********** DenCoeffient ***************////////////// reg signed [DataWidth - 1 :0] DataDenRegDelay1; reg signed [DataWidth - 1 :0] DataDenRegDelay2; reg [4:0] StateCounter; reg ConvState; reg DataOutValidTemp; assign DataOutValid = DataOutValidTemp; always @(posedge Clk) begin if(Reset) ConvState <= 1'b0; else case(ConvState) 1'b0 : begin if(DataInValid == 1'b1) ConvState <= 1'b1; else ConvState <= 1'b0; end 1'b1 : begin if(StateCounter == (STATENUM - 5'd2)) ConvState <= 1'b0; else ConvState <= 1'b1; end default: ConvState <= 1'b0; endcase end always @(posedge Clk) begin if(Reset) StateCounter <= 0; else if(StateCounter == (STATENUM - 5'd2)) StateCounter <= 0; else if(ConvState == 1'b1) StateCounter <= StateCounter + 1'd1; else StateCounter <= StateCounter; end always @(posedge Clk) begin if (Reset) begin DataNumRegDelay1 <= 0; DataNumRegDelay2 <= 0; DataDenRegDelay1 <= 0; DataDenRegDelay2 <= 0; SUBTRACT <= 1'b0; DataOutTemp <= 0; DataNumIn <= 0; DataOutValidTemp <= 1'b0; end else begin case(StateCounter) 5'd0: begin DataOutValidTemp <= 1'b0; DataA <= DataIn; DataB <= Gain; DataC <= $signed(0); SUBTRACT <= 1'b0; end 5'd1: begin DataA <= DataRoundOut; DataB <= NumCoeffient[0 : CoeffientWidth - 1]; DataC <= $signed(0); SUBTRACT <= 1'b0; DataNumIn <= DataRoundOut; DataNumRegDelay1 <= DataNumIn; DataNumRegDelay2 <= DataNumRegDelay1; end 5'd2: begin DataA <= DataNumRegDelay1; DataB <= NumCoeffient[CoeffientWidth : CoeffientWidth * 2 - 1]; DataC <= DataP; SUBTRACT <= 1'b0; end 5'd3: begin DataA <= DataNumRegDelay2; DataB <= NumCoeffient[CoeffientWidth * 2 : CoeffientWidth * 3 - 1]; DataC <= DataP; SUBTRACT <= 1'b0; DataDenRegDelay1 <= DataOutTemp; DataDenRegDelay2 <= DataDenRegDelay1; end 5'd4: begin DataA <= DataDenRegDelay1; DataB <= DenCoeffient[0 : CoeffientWidth - 1]; DataC <= DataP; SUBTRACT <= 1'b1; end 5'd5: begin DataA <= DataDenRegDelay2; DataB <= DenCoeffient[CoeffientWidth : CoeffientWidth * 2 - 1]; DataC <= DataP; SUBTRACT <= 1'b1; end 5'd6: begin DataOutTemp <= DataRoundOut2; DataOutValidTemp <= 1'b1; end // 5'd7: begin // DataOutTemp <= DataRoundOut2; // end default : begin DataA <= DataA; DataB <= DataB; DataC <= DataC; SUBTRACT <= SUBTRACT; DataNumRegDelay1 <= DataNumRegDelay1; DataNumRegDelay2 <= DataNumRegDelay2; DataDenRegDelay1 <= DataDenRegDelay1; DataDenRegDelay2 <= DataDenRegDelay2; DataOutTemp <= DataOutTemp; DataNumIn <= DataNumIn; DataOutValidTemp <= DataOutValidTemp; end endcase end end assign DataOut = DataOutTemp; RoundData #( .DataInWidth(DataWidth + GainScaleWidth), .DataOutWidth(DataWidth) )U_FilterDataIn ( .DataIn({{(GainScaleWidth - CoeffientWidth){DataP[DataWidth + CoeffientWidth - 1 ]}} ,DataP[DataWidth + CoeffientWidth - 1 :0 ]}), .OverFlow(DataP[DataWidth + CoeffientWidth - 1]), .DataOut(DataRoundOut) ); RoundData #( .DataInWidth(DataWidth + CoeffientWidth -2 ), .DataOutWidth(DataWidth) )U_DENround ( .DataIn(DataP[DataWidth + CoeffientWidth - 3 :0 ]), .OverFlow(DataP[DataWidth + CoeffientWidth - 2]), .DataOut(DataRoundOut2) ); MultAdder20x18x40 U_MultSub( // .CLK(Clk), // .CE(1'b1), // .SCLR(1'b0), .A(DataA), .B(DataB), .C(DataC), .SUBTRACT(SUBTRACT), .P(DataP), .PCOUT(PCOUT)); endmodule 顶层文件： module IIRLowPass12500K2Sections( input Clk, input Reset, input DataInValid, input [19:0] DataIn, output DataOutValid, output [19:0] DataOut ); parameter signed [17:0] scaleconst1 = 18'b010010101111011011; //sfix18_En18 parameter signed [17:0] coeff_b1_section1 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_b2_section1 = 18'b100000001100000111; //sfix18_En16 parameter signed [17:0] coeff_b3_section1 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_a2_section1 = 18'b100000101001110100; //sfix18_En16 parameter signed [17:0] coeff_a3_section1 = 18'b001111011001101111; //sfix18_En16 parameter signed [17:0] scaleconst2 = 18'b000100001010000011; //sfix18_En18 parameter signed [17:0] coeff_b1_section2 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_b2_section2 = 18'b100001000101100101; //sfix18_En16 parameter signed [17:0] coeff_b3_section2 = 18'b010000000000000000; //sfix18_En16 parameter signed [17:0] coeff_a2_section2 = 18'b100001111010010010; //sfix18_En16 parameter signed [17:0] coeff_a3_section2 = 18'b001110001010010000; //sfix18_En16 parameter DataWidth = 20; parameter CoeffientWidth = 18; parameter GainScaleWidth = 18; wire signed [DataWidth - 1 :0] SectionTemp; wire VaildTemp; IIROrder2FormI #( .DataWidth(DataWidth), .CoeffientWidth(CoeffientWidth), .GainScaleWidth(GainScaleWidth), .Gain(scaleconst1), .NumCoeffient({coeff_b1_section1,coeff_b2_section1,coeff_b3_section1}), .DenCoeffient({coeff_a2_section1,coeff_a3_section1}) ) Section1 ( .Clk(Clk), .Reset(Reset), .DataInValid(DataInValid), .DataIn(DataIn), .DataOutValid(VaildTemp), .DataOut(SectionTemp) ); IIROrder2FormI #( .DataWidth(DataWidth), .CoeffientWidth(CoeffientWidth), .GainScaleWidth(GainScaleWidth), .Gain(scaleconst2), .NumCoeffient({coeff_b1_section2,coeff_b2_section2,coeff_b3_section2}), .DenCoeffient({coeff_a2_section2,coeff_a3_section2}) ) Section2 ( .Clk(Clk), .Reset(Reset), .DataInValid(VaildTemp), .DataIn(SectionTemp), .DataOutValid(DataOutValid), .DataOut(DataOut) ); endmodule
