组合事件中断初始化EventCombineInterruptInit();函数完成组合事件中断初始化，其中 // 使能定时器 /计数器中断TimerIntEnable(SOC_TMR_1_REGS,TMR_INT_TMR34_NON_CAPT_MODE);该函数使能了定时器中断。 SOC_TMR_1_REGS为(0x01C21000)，即timer1的地址，如图所示：

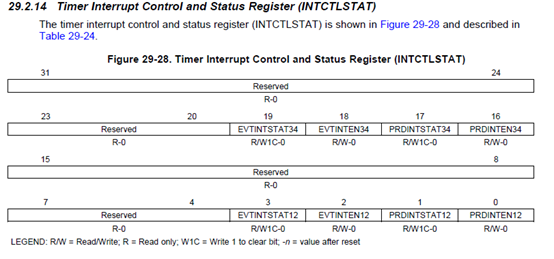

（手册P22）偏移44h，为定时器中断控制和状态寄存器INTCTLSTAT（Timer Interrupt Control and Status Register）

（指南P1401）

（指南P1414） TMR_INT_TMR34_NON_CAPT_MODE为((0x00010000u))，将PRDINTEN34位置1，使能了定时器中断。

#define C674X_MASK_INT4 4
#define ECM0_UNUSED -1
#define ECM1_UNUSED -1
#define ECM2_UNUSED -1
#define ECM3_UNUSED -1

IntEventCombineInit(ECM0_UNUSED, C674X_MASK_INT4, ECM2_UNUSED, ECM3_UNUSED);函数将event combiner1的输出EVT1事件映射到了CPU可屏蔽中断4，因为所用到的事件中断GPIObank6中断和定时器1中断的中断号分别为62和48，都在32到63的范围，所以组合事件为EVT1。IntEventCombineInit函数中的这句语句 IntRegister(ecmINT1, IntEventCombineIsr1);将ECM1的中断服务函数IntEventCombineIsr1注册为了CPU可屏蔽中断4（ecmINT1传参为4）的中断服务函数（c674xISRtbl[cpuINT] = userISR;）则当CPU可屏蔽中断4发生时，CPU将会执行函数指针c674xISRtbl[4]所指向的中断服务函数，这里是注册的函数IntEventCombineIsr1。IntEventMap(ecmINT1, SYS_INT_EVT1);这句语句将事件中断1EVT1映射到CPU可屏蔽中断，中断号为参数ecmINT1.

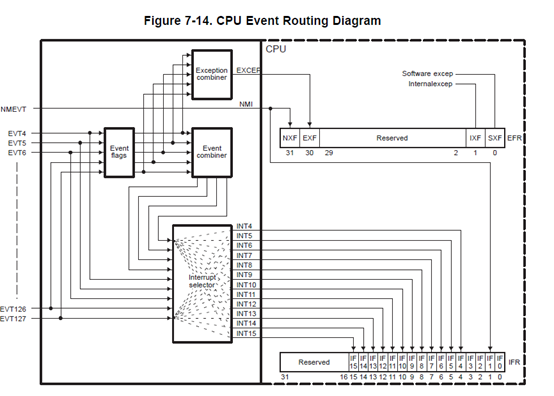

（mega手册P166） IntEventMap函数如下：

voidIntEventMap (unsignedint cpuINT, unsignedint sysINT)
{
unsignedint dspintcREG, restoreVal;

/* Check the CPU maskable interrupt number */
ASSERT(((cpuINT >= 4) && (cpuINT <= 15)));

/* Check the system event number */
ASSERT((sysINT <= 127));

/* Get the address of the correct interrupt mux register */
dspintcREG = SOC_INTC_0_REGS + DSPINTC_INTMUX((cpuINT >> 2));

/* Disable interrupts */
restoreVal = IntGlobalDisable();

/* Clear and set INTSELx with system event number */
HWREG(dspintcREG) = (HWREG(dspintcREG) &
~DSPINTC_INTMUX_INTSEL(cpuINT)) |
(sysINT << DSPINTC_INTMUX_INTSEL_SHIFT(cpuINT));

/* Clear any residual interrupt */
ICR = (1 << cpuINT);

/* Restore interrupts */
IntGlobalRestore(restoreVal);
}

程序中，dspintcREG赋值为中断复用寄存器INTMUX的地址，同时，将中断复用寄存器INTMUX中相应的INTSEL字段设置为要连接的中断事件源EVT。在这个程序中，是把中断事件1EVT1映射到了CPU可屏蔽中断4了。 IntEventCombineIsr1函数如下所示：

#define SYS_INT_EVT1                 1
staticvoidIntEventCombineIsr1 (void)
{
IntEventCombinerDispatch(SYS_INT_EVT1);
}
IntEventCombinerDispatch(SYS_INT_EVT1);函数如下所示：
staticvoidIntEventCombinerDispatch (unsignedint evtReg)
{
unsignedint dspintcMEFREG, dspintcECREG, evtRcv, evtIndex, offset;

/* Get the address of the correct DSPINTC registers */
dspintcMEFREG = SOC_INTC_0_REGS + DSPINTC_MEVTFLAG(evtReg);
dspintcECREG = SOC_INTC_0_REGS + DSPINTC_EVTCLR(evtReg);

offset = evtReg * 32;
evtRcv = HWREG(dspintcMEFREG);

while(evtRcv)
{
/* Clear system events */
HWREG(dspintcECREG) = evtRcv;

/* Service system events */
do{
evtIndex = 31 - _lmbd(1, evtRcv);
evtRcv &= ~(1 << evtIndex);
c674xECMtbl[evtIndex + offset]();
}while(evtRcv);

/* Check for new system events */
evtRcv = HWREG(dspintcMEFREG);
}
}

dspintcMEFREG赋值为屏蔽事件标志寄存器1 MEVTFLAG1（masked event flag register 1）的地址。

（mega手册P169） dspintcECREG赋值为事件清除寄存器1 EVTCLR1（Event clear register 1）的地址。

（mega手册P169） _lmbd(1, evtRcv);为intrinsic函数，intrinsic函数为以下划线'_'号开头的一类特殊的函数，类似于内嵌的汇编指令，可以实现一些用汇编指令很容易实现而用CC++很难实现的功能。根据ccs帮助，lmbd函数定义如下：

这句语句搜索evtRcv变量最左边的1所在的位置，然后返回这个1左边的0的数目，例如，evtRcv=6（0000 0000 0000 0110b，evtRcv为unsigned int类型，故为32位数），最左边的1在第2位（下标从0开始），这个1左边一共有29个0，因此，_lmbd(1, evtRcv)为29，其它情况分析类似。IntEventCombinerDispatch主要做的事情是，从evtRcv变量（赋值为屏蔽事件标志寄存器dspintcMEFREG）最左边的1开始（为1表示该为对应的事件发生），一直搜索到最右边的1，即搜索所有的被置位的中断事件标志，对相应的中断事件进行处理（运行中断服务程序c674xECMtbl[evtIndex + offset]();），直到所有的中断事件都得到处理。

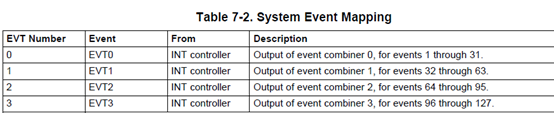

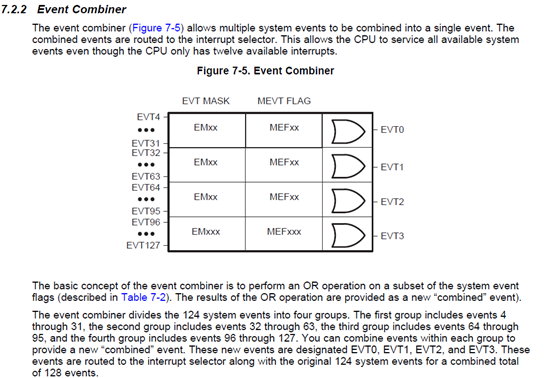

（mega手册P167） EVT1事件是EVT32到EVT63所有事件或的结果，EVT MASK屏蔽相应的事件，让该事件不参与或运算。

（mega手册P160）

#define SYS_INT_GPIO_B6INT             62// GPIO bank6中断
#define SYS_INT_T64P1_TINT34         48// 定时器中断
    // 添加事件
    IntEventCombineAdd(SYS_INT_GPIO_B6INT);
    IntEventCombineAdd(SYS_INT_T64P1_TINT34);
IntEventCombineAdd函数如下：
voidIntEventCombineAdd(unsignedint sysINT)
{
unsignedint dspintcREG, restoreValue;

/* Check the system event number */
ASSERT((sysINT <= 127));

/* Get the address of the correct event combiner register */
dspintcREG = SOC_INTC_0_REGS + DSPINTC_EVTMASK((sysINT >> 5));

/* Disable interrupts */
restoreValue = IntGlobalDisable();

/* Unmask system event number to be included in the combined event */
HWREG(dspintcREG) &= ~DSPINTC_EVTMASK_EM(sysINT);

/* Enable interrupts */
IntGlobalRestore(restoreValue);
}

这两句语句做的事是，根据要组合的事件，对事件屏蔽寄存器EVTMASKn（n=0~3）中相应的位清0，不屏蔽这些位所对应的事件，当这些事件中断发生时，发生组合事件中断。EVTMASK寄存器地址如下：

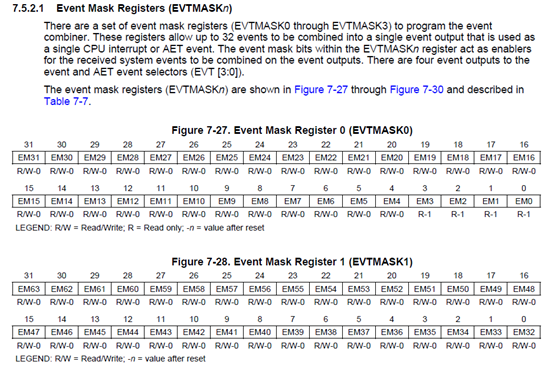

（mega手册P169）

（mega手册P174）定时器初始化函数如下：

#define SOC_TMR_1_REGS (0x01C21000)
#define TMR_CFG_32BIT_UNCH_CLK_BOTH_INT (0x00000017u)
voidTimerInit(void)
{
// 配置定时器 / 计数器 1 为 32 位模式
TimerConfigure(SOC_TMR_1_REGS, TMR_CFG_32BIT_UNCH_CLK_BOTH_INT);

// 设置周期
TimerPeriodSet(SOC_TMR_1_REGS, TMR_TIMER34, TMR_PERIOD_32);

// 使能定时器 / 计数器 1
TimerEnable(SOC_TMR_1_REGS, TMR_TIMER34, TMR_ENABLE_CONT);
}
TimerConfigure函数如下：
voidTimerConfigure(unsignedint baseAddr, unsignedint config)
{

/*
** Set the timer control register. This will only affect the clock
** selection bits. All other fields will be reset and the timer counting
** will be disabled.
*/
HWREG(baseAddr + TMR_TCR) = (config & (TMR_TCR_CLKSRC12 | TMR_TCR_CLKSRC34));

/* Clear the Timer Counters */
HWREG(baseAddr + TMR_TIM12) = 0x0;
HWREG(baseAddr + TMR_TIM34) = 0x0;

/* Clear the TIMMODE bits and Reset bits */
HWREG(baseAddr + TMR_TGCR) &= ~( TMR_TGCR_TIMMODE | TMR_TGCR_TIM34RS |
TMR_TGCR_TIM12RS);

/*
** Select the timer mode and disable the timer module from Reset
** Timer Plus features are enabled.
*/
HWREG(baseAddr + TMR_TGCR) |= (config &
(TMR_TGCR_TIMMODE | TMR_TGCR_TIM34RS |
TMR_TGCR_TIM12RS | TMR_TGCR_PLUSEN));
}

C6748共有4个64位定时器timer0，timer1，timer2和timer3。ti叫做64-bit timer plus，这个叫法也是挺有意思的，ti似乎想自夸一下自家dsp的外设模块，很多模块都喜欢在平常的名字的前面或后面加点东西，表示我这个东西是加强版，比如PWM模块，ti不叫PWM，他叫EPWM，什么意思？就是增强型PWM的意思（enhanced pwm），这里，这个定时器也不例外，因为它比常见的定时器要大了一号，所以ti管他叫plus，就跟手机一样，iphone plus就比iphone要大上一圈，而ti的这个定时器，不仅仅是位数增加，其功能也的确比普通单片机的定时器要强大得多，所以ti这个标新立异的叫法，虽然有点哗众取宠之嫌，终究还是令人信服的。Timer0和timer1的地址如图所示：

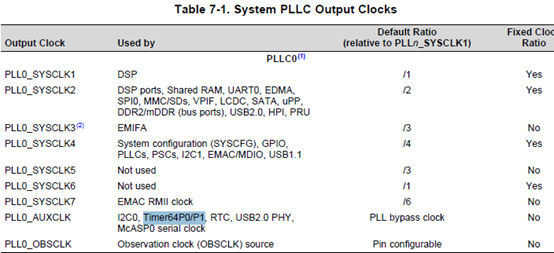

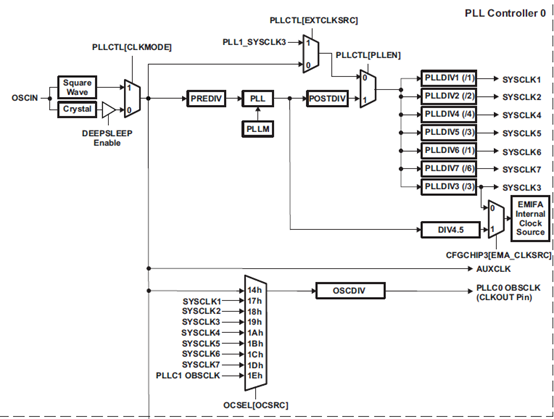

（手册P22）程序中TimerConfigure设置了定时器控制器TCR（timer control register）的CLKSRC12为0，将定时器的时钟源设置为内部时钟。定时器内部时钟时钟源为pll输出的AUXCLK。

（指南P1409）

（指南P130）

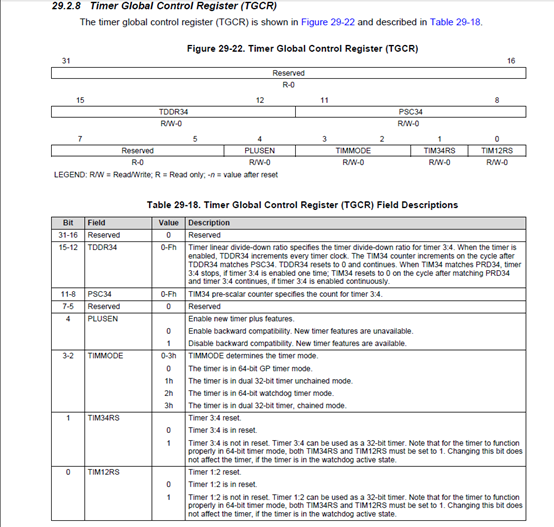

（指南P131）设置了定时器1的定时器全局控制寄存器（TGCR），将timer1设置为dual 32-bit unchained mode，并禁止tim34rs和timer12rs复位。当定时器被使能的时候，定时器计数器就会开始计数。 TimerEnable(SOC_TMR_1_REGS, TMR_TIMER34, TMR_ENABLE_CONT);使能定时器1的time34部分，禁止timer12，模式为连续模式。

（指南P1410） TimerPeriodSet(SOC_TMR_1_REGS,TMR_TIMER34,TMR_PERIOD_32);将timer1的timer34的周期设为TMR_PERIOD_32，即(5 * 24 * 1000 * 1000)。
