最小均方算法（LMS Algorithm）理论及DSP实现

2019-07-13 20:32发布生成海报

站内文章 / DSP

9811 0

LMS算法可认为是机器学习里面最基本也比较有用的算法，神经网络中对参数的学习使用的就是LMS的思想，在通信信号处理领域LMS也非常常见，比如自适应滤波器。本文主要对LMS（Least Mean Square）算法进行简单的整理，包括内容：（1）理论上介绍基于LMS的梯度下降算法（包括BACH/STOCHASTIC），给出一个matlab的实现（2）DSP上的实现，主要使用C语言

1. LMS算法理论

问题引出 因为本人感兴趣的领域为机器学习，因此这里先说明下学习的过程，给定这样一个问题：某地的房价与房地面积和卧室的数量之间成如下表的关系， Living area (feet2) #bedrooms Price (1000$s)
2104 3 400
1600 3 330
2400 3 369
1416 2 232

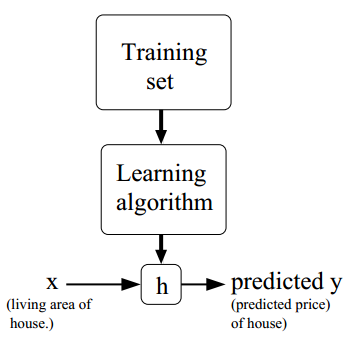

3000 4 540 据此，我们要通过分析上面的数据学习出一个模型，用于预测其它情况（比如面积2000,卧室数5）的房价。这就是一个学习问题，更简洁的说，就是一个概率里的回归问题。这里固定几个符号：x表示输入（[Living area，bedrooms]），y表示输出（Price），h表示要学习的模型，m表示输入每个数据维度（这里是2），n表示输入数据的个数（这里是5）。该学习过程的可以描述如下图，

.
h必定与面积和卧室数相关，.这里不考虑复杂的情况，假设模型是线性的（实际其它问题中很可能是其它关系模型，比如exp）
.

.令x1=1，则

。这里，我们考虑上面的房价问题，还是将w0忽略。为了获得h(x)，现在的问题是什么呢？那就是：怎样获得h(x)的w1~w2的值。我们再对问题进行描述：已知——上面的数据表格，线性模型（不知道参数）求解——参数w1~w2 引入一个函数，叫损失函数

就是最小二乘法中计算误差的函数，只是前面添加了1/2，表示什么意思呢？损失函数越小，说明模型与当前已知数据的拟合程度越好，否则越差。因此，求解w1~w2的目标就是求解J(w)最小，这就用到了LMS算法。
LMS算法 LMS算法是一个搜索算法，假设w从某个给定的初始值开始迭代，逐渐使J(W)朝着最小的方向变化，直到达到一个值使J(w)收敛。考虑梯度下降算法（gradient descent algorithm），它通过给定的w值快速的执行如下的更新操作：

其中

为学习率（Learning rate）。要对w更新，首先需要完成上面的求导，求导的结果参见下面的算法流程。对一个单一的训练实例j，

按照上述的更新方法，对多个实例的更新规则为 Repeat untilconvergence { for every j, exec

} 这种更新的梯度下降方法称为batchgradient descent。还有一种更新的方式：采用随机的样本数据实例，如下 Repeat untilconvergence { for every j, exec

} 这种方法称为stochastic gradient descent (或者incrementalgradient descent)。两种方法的明显区别是batch的训练时间要比stochastic常，但效果可能更好。实际问题中，因为我们只需要找到一个接近使J(w)最小的值即可，因此stochastic更常用。
说了这么久，LMS到底能用来干嘛，其实上面已经很清楚了：参数训练中的求极值。
在matlab上对stochastic gradient descent 的实现如下：

function [test_targets, a, updates] = LMS(train_patterns, train_targets, test_patterns, params)

% Classify using the least means square algorithm
% Inputs:
% 	train_patterns	- Train patterns
%	train_targets	- Train targets
%   test_patterns   - Test  patterns
%	param		    - [Maximum iteration Theta (Convergence criterion), Convergence rate]
%
% Outputs
%	test_targets	- Predicted targets
%   a               - Weights vector
%   updates         - Updates throughout the learning iterations
%
% NOTE: Suitable for only two classes
%

[c, n]          		= size(train_patterns);
[Max_iter, theta, eta]	= process_params(params);

y               = [train_patterns ; ones(1,n)];
train_zero      = find(train_targets == 0);

%Preprocessing
processed_patterns               = y;
processed_patterns(:,train_zero) = -processed_patterns(:,train_zero);
b                                = 2*train_targets - 1;

%Initial weights
a               = sum(processed_patterns')';
iter  	        = 1;
k				= 0;
update	        = 1e3;
updates         = 1e3;

while ((sum(abs(update)) > theta) & (iter < Max_iter))
    iter = iter + 1;

    %k <- (k+1) mod n
    k = mod(k+1,n);
    if (k == 0),
        k = n;
    end

    % a <- a + eta*(b-a'*Yk)*Yk'
    update  = eta*(b(k) - a'*y(:,k))*y(:,k);
    a	    = a + update;

    updates(iter) = sum(abs(update));
end

if (iter == Max_iter),
    disp(['Maximum iteration (' num2str(Max_iter) ') reached']);
else
    disp(['Did ' num2str(iter) ' iterations'])
end

%Classify the test patterns
test_targets = a'*[test_patterns; ones(1, size(test_patterns,2))];

test_targets = test_targets > 0;

2. 基于LMS的梯度下降算法在DSP上的实现

下面是我在DSP6713上使用软件仿真实现的LMS算法，

/*
 * zx_lms.h
 *
 *  Created on: 2013-8-4
 *      Author: monkeyzx
 */

#ifndef ZX_LMS_H_
#define ZX_LMS_H_

/*
 * methods for @lms_st.method
 */
#define STOCHASTIC           (0x01)     /* 随机梯度下降 */
#define BATCH                (0x02)     /* BATCH梯度下降 */

struct lms_st {
	short method;       /* 0/1 */
	double *x;          /* features, x0,...,x[n-1] */
	int n;              /* dimension of features */
	double *y;          /* given output, y0,..,y[m-1] */
	int m;              /* number of data set */
	double *weight;     /* weighs that want to train by using LMS, w0,w1,..,w[n-1] */
	double lrate;       /* learning rate */
	double threshhold;  /* if error < threshold, stop iteration */
	int max_iter;       /* if iter numbers > max_iter, stop iteration,
	                       if max_iter<0, then max_iter is unused */
};

extern void zx_lms(void);

#endif /* ZX_LMS_H_ */

/*
 * zx_lms.c
 * Least Mean Squares Algorithm
 *  Created on: 2013-8-4
 *      Author: monkeyzx
 */
#include "zx_lms.h"
#include "config.h"
#include
#include

static double init_y[] = {4.00,3.30,3.69,2.32};
static double init_x[] = {
		2.104,3,
		1.600,3,
		2.400,3,
		3.000,4
};
static double weight[2] = {0.1, 0.1};

/*
 * Least Mean Square Algorithm
 * return value @error when stop iteration
 * use @lms_prob->method to choose a method.
 */
double lms(struct lms_st *lms_prob)
{
	double err;
	double error;
	int i = 0;
	int j = 0;
	int iter = 0;
	static double *h = 0;       /* 加static,防止栈溢出*/

	h = (double *)malloc(sizeof(double) * lms_prob->m);
	if (!h) {
		return -1;
	}
	do {
		error = 0;

		if (lms_prob->method != STOCHASTIC) {
			i = 0;
		} else {
			/* i=(i+1) mod m */
			i = i + 1;
			if (i >= lms_prob->m) {
				i = 0;
			}
		}

		for ( ; im; i++) {
			h[i] = 0;
			for (j=0; jn; j++) {
				h[i] += lms_prob->weight[j] * lms_prob->x[i*lms_prob->n+j]; /* h(x) */
			}
			if (lms_prob->method == STOCHASTIC) break;   /* handle STOCHASTIC */
		}

		for (j=0; jn; j++) {
			if (lms_prob->method != STOCHASTIC) {
				i = 0;
			}
			for ( ; im; i++) {
				err = lms_prob->lrate
						* (lms_prob->y[i] - h[i]) * lms_prob->x[i*lms_prob->n+j];
				lms_prob->weight[j] += err;            /* Update weights */
				error += ABS(err);
				if (lms_prob->method == STOCHASTIC) break; /* handle STOCHASTIC */
			}
		}

		iter = iter + 1;
		if ((lms_prob->max_iter > 0) && ((iter > lms_prob->max_iter))) {
			break;
		}
	} while (error >= lms_prob->threshhold);

	free(h);

	return error;
}

#define DEBUG
void zx_lms(void)
{
	int i = 0;
	double error = 0;
	struct lms_st lms_prob;

	lms_prob.lrate = 0.01;
	lms_prob.m = 4;
	lms_prob.n = 2;
	lms_prob.weight = weight;
	lms_prob.threshhold = 0.2;
	lms_prob.max_iter = 1000;
	lms_prob.x = init_x;
	lms_prob.y = init_y;
//	lms_prob.method = STOCHASTIC;
	lms_prob.method = BATCH;

//	error = lms(init_x, 2, init_y, 4, weight, 0.01, 0.1, 1000);
	error = lms(&lms_prob);

#ifdef DEBUG
	for (i=0; i


输入、输出、初始权值为
static double init_y[] = {4.00,3.30,3.69,2.32};

static double init_x[] = {    /* 用一维数组保存 */
2.104, 3,
1.600, 3,
2.400, 3,
3.000, 4

};

static double weight[2] = {0.1, 0.1};

main函数中只需要调用zx_lms()就可以运行了，本文对两种梯度下降方法做了个简单对比，


max_iter=1000
w1
w2
error
CPU Cycles
batch
-0.6207369
1.419737
0.20947
2181500
stochastic

0.145440
0.185220
0.130640
995


需要说明的是：batch算法是达到最大迭代次数1000退出的，而stochastic是收敛退出的，因此这里batch算法应该没有对数据做到较好的拟合。stochastic算法则在时钟周期上只有995，远比batch更有时间上的优势。
注：这里的error没有太大的可比性，因为batch的error针对的整体数据集的error，而stochastic 的error是针对一个随机的数据实例。


LMS有个很重要的问题：收敛。开始时可以根据给定数据集设置w值，使h(x)尽可能与接近y，如果不确定可以将w设置小一点。


这里顺便记录下在调试过程中遇到的一个问题：在程序运行时发现有变量的值为1.#QNAN。
解决：QNAN是Quiet Not a Number简写，是常见的浮点溢出错误，在网上找到了解释
AQNaNis
 a NaN with the most significant fraction bit set. QNaN’s propagate freely through most arithmetic operations. These values pop out of an operation when the result is not mathematically defined.

在开始调试过程中因为迭代没有收敛，发散使得w和error等值逐渐累积，超过了浮点数的范围，从而出现上面的错误，通过修改使程序收敛后上面的问题自然而然解决了。




参考：
[1]Andrew Ng的机器学习课程
[2] Richard O.Duda 等，《模式分类》
