序言

最近的项目需要在设计一个SDRAM控制器，用于存储一段采样数据，然后等待上位机下发指令，把数据上报。采用连续突发读写模式BL为4，时钟50MHz。SDRAM器件型号为MT48LC16M16A2。（4M*16*4banks），从上面的信息我们可以了解到，该SDRAM的数据总线为16bit,行地址有13根（8K），列地址为9根，有4个BANK。

问题现象

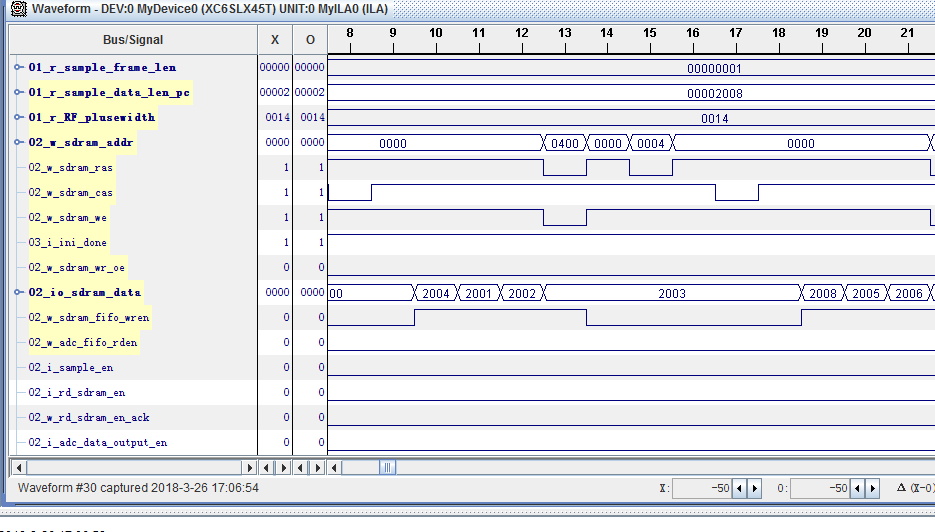

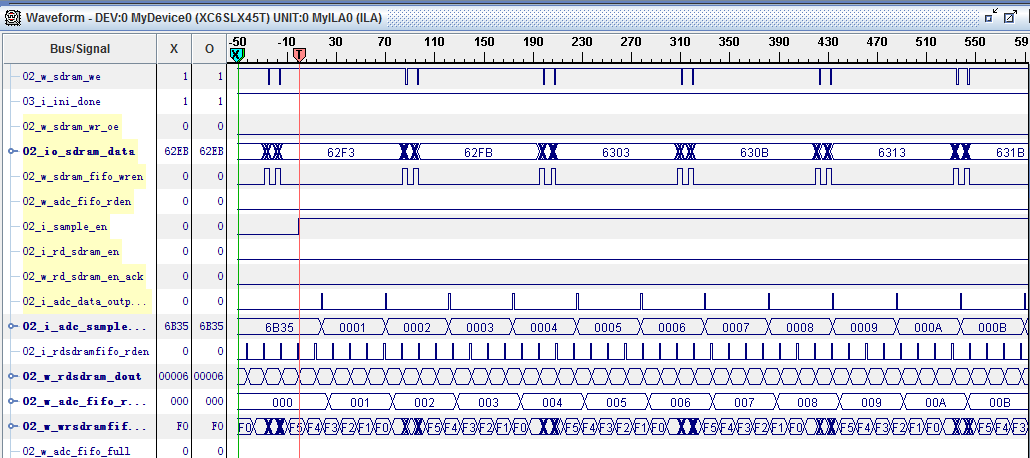

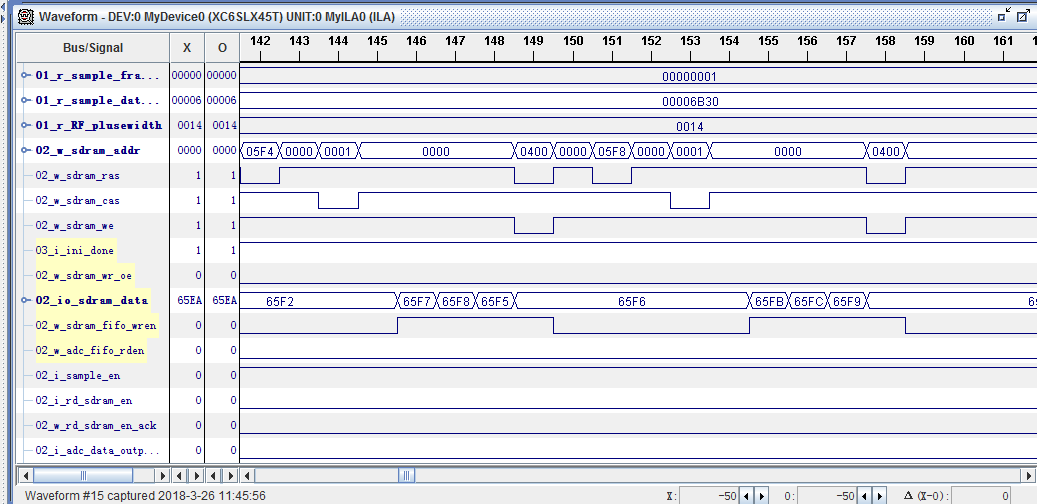

         项目中的SDRAM控制模块，是由原来写好的SDRAM模块移植过来的，原来的代码中读写突发长度都为1的。经过修改后就移植到新的项目当中。一开始当一次采样的数据量比较少的时候，读写正常，但是一旦一次采样数据量大的时候，发现数据有错位。而且有一定的规律，这样可以排除掉是由于时序问题或者管脚设置、或者初始化等原因，初步可以断定时逻辑设计出问题了。 图1   写入的测试数据往sdram写入从16’h1---16’h6B35递增数据。图2   Sdram读出的数据1 图3   Sdram读出数据2从上图中可以看出，从SDRAM突发读出来的数据很有规律，感觉上是某个位置的数被覆盖了。例如图3，正常读出的顺序应该,是（2001、2002、2003、2004），但是实际上读出来的是2004、2001、2002、2003；图2也是类似的问题。

问题定位

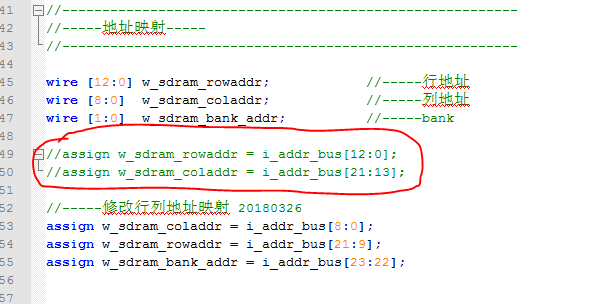

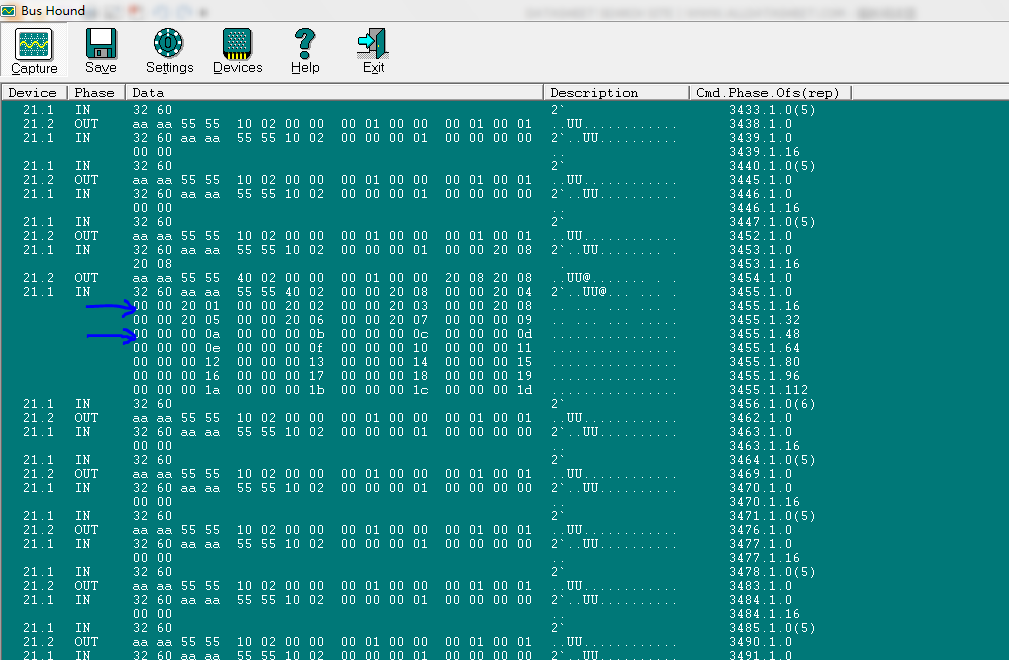

由于数据量少的时候，读写正常，那么就可以排除掉初始化不成功，或者时序不满足的原因，问题很有可能是出在地址上，感觉是某个地址被重复写了。经过测试发现，数据量在2K的样子就开始出现异常了。图4   地址映射上图画红线部分的是修改前，突发读写异常的地址映射。其中i_addr_bus地址总线是对应着采样数据依次递增的。原来i_addr_bus总线的低为地址映射到了SDRAM的行地址。也就是说，突发读写的时候，行地址递增了+4，等到行地址写满后，列地址才开始变化，应该是+1。结合数据长度每次到2K左右会出问题。根据突发为4，行地址总线8K。8K/4=2K。刚好是行地址写满后，切换到下一列的时候，部分数据被覆盖掉了。当然如果突发读写为1的话，这样设计是没问题的。图5   BUS_Hound检测到的数据利用检测工具，BUS_Hound检测到的结果也印证了刚才的推断。其中OUT端是上位机下发的读取采样数据的指令，IN端是FPGA上报的内容。至于为什么被覆盖掉的内容，一开始读出来不是0001、2001、2002、2003而是2004、2001、2002、2003。我猜想是因为当设定好突发长度的时候，SDRAM就根据设定把内容划分为一个一个类似与环形缓存的小模块，防止数据写乱到其他地方。所以当2001被写入到环形缓存的第二个地址时，依次类推，2004被环行写到小模块的第一个地址。而读取的时候是从第一个地址读出来。所以会有2004、2001、….的情况。这只是猜想..

结论

突发读写的时候，SDRAM默认是先把某一行的内容先写满（即列地址自动累加）。也可以理解为横向突发读写。所以在突发读写的时候，地址的映射很关键。逻辑控制的地址的低位应该映射到SDRAM的列地址。
