STM32F412擦除内部FLASH时间过长

2019-07-13 20:36发布

1 前言

客户反馈在使用STM32F412的时候,擦除sector 8~11发现时间过长,从而导致意外触发IWDG复位。

2 问题分析

2.1 问题详情

通过与客户邮件和电话沟通,了解到客户主要是想使用内部FLASH暂时保存IAP升级时的程序数据,在IAP升级的过程中,需要首先擦除内部FLASH中一块足够大的空间,然后再写入升级数据。客户的工程中有使用到IWDG,喂狗间隔大约1.5S,客户的通过SysTick的方式计算出擦除Sector8大约需要2ms,因此认为若一次擦除sector8~11大约需要8ms,于是在代码中一次性擦除sector8~11后最后再来喂狗,但是,这样会触发IWDG复位,这个与预期不一致,固此产生疑问。

2.2 问题重现

使用NUCLEO-F412ZG板尝试重现客户问题,主要代码如下: int main(void) { /* USER CODE BEGIN 1 */ uint32_t beginTick =0,endTick =0; uint32_t curSysTick=0,endSysTick =0; /* USER CODE END 1 */ /* MCU Configuration----------------------------------------------------------*/ /* Reset of all peripherals, Initializes the Flash interface and the Systick. */ HAL_Init(); /* Configure the system clock */ SystemClock_Config(); /* Initialize all configured peripherals */ MX_GPIO_Init(); MX_IWDG_Init(); /* USER CODE BEGIN 2 */ if (__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST) != RESET) //如果是看门狗复位 { /* Clear reset flags */ HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_SET); __HAL_RCC_CLEAR_RESET_FLAGS(); Error_Handler(); } HAL_FLASH_Unlock(); /* Fill EraseInit structure*/ EraseInitStruct.TypeErase = FLASH_TYPEERASE_SECTORS; EraseInitStruct.VoltageRange = FLASH_VOLTAGE_RANGE_3; EraseInitStruct.Sector = FLASH_SECTOR_8; EraseInitStruct.NbSectors = 1; // if(HAL_FLASHEx_Erase(&EraseInitStruct, &SECTORError) != HAL_OK) // { // Error_Handler(); // } beginTick =HAL_GetTick(); HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_SET); curSysTick =SysTick->VAL; if(HAL_FLASHEx_Erase_IT(&EraseInitStruct)!= HAL_OK) //擦除sector8 { Error_Handler(); } endSysTick =SysTick->VAL; // curSysTick, endSysTick保存着SysTick寄存器的值 HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_RESET); //PC8波形表示擦除FLASH的时间间隔 endTick =HAL_GetTick(); // beginTick, endTick保存着全局变量Tick的值 g_TickCount =endTick -beginTick; //变量Tick的时间差 HAL_IWDG_Refresh(&hiwdg); /* USER CODE END 2 */ /* Infinite loop */ /* USER CODE BEGIN WHILE */ while (1) { /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ if (HAL_IWDG_Refresh(&hiwdg) != HAL_OK) { /* Refresh Error */ Error_Handler(); } HAL_Delay(10); } /* USER CODE END 3 */ } 此外,同时在每个SysTick中断输出一个波形,用来检测SysTick是否正常: void HAL_SYSTICK_Callback(void) { HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_11);//用PA11来检测SysTick波形 } 最终得出的波形如下:
擦除FLASH时间与SysTick输出波形

图1 擦除FLASH时间与SysTick输出波形
如上图,黄 {MOD}为PC8脚波形,表示擦除FLASH的时间,下面蓝 {MOD}为PA11管脚波形,表示SysTick波形。 从上图可以看出擦除sector8所需要的时间是800ms,这个与客户认为的2ms是不一致的。查看STM32F412的数据手册,在第6.3.12节中可以看到如下信息:

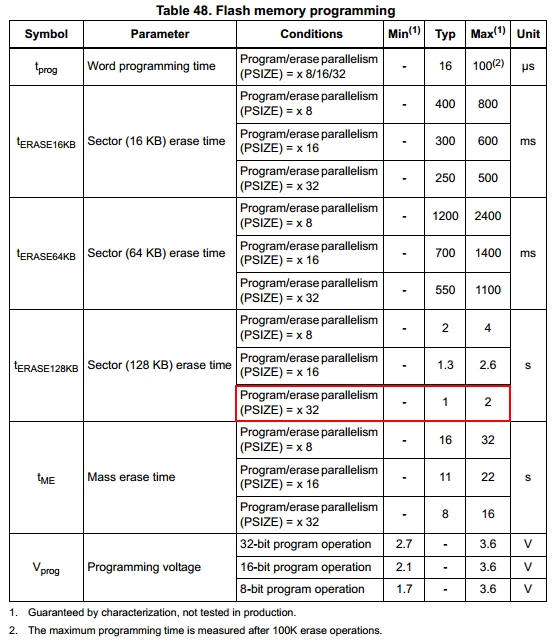

擦除FLASH扇区所需要的时间

图2 擦除FLASH扇区所需要的时间
如上图,在PSIZE=32时,擦除一个128K的扇区需要大概1S(典型值)的时间,而我们从图1中实际测出的为800ms,这个基本相差不大,单与客户认为的2ms相去甚远,基本上我们认为这里的800ms是正确的结果,但是这个又是什么原因导致客户通过SysTick测出的值是错误的呢? 实际上,从图1我们也可以看出,在擦除FLASH的期间,SysTick是没有波形的(见图1下面蓝 {MOD}波形),同时在参考手册3.5节中有如下信息:
参考手册中关于擦除扇区的描述

图3 参考手册中关于擦除扇区的描述
这句话的意思是说,在擦除FLASH的期间,若尝试读取FLASH,则会被暂停,实际这个”读取”是指取指,我们都知道,程序的执行首先得通过从FLASH中通过I-BUS取出指令后才可以执行。这里SysTick之所以会被暂停掉,就是因为在擦除FLASH期间,为了执行SysTick中断例程,内核会尝试从FLASH取指,从而导致被暂停掉,进而全局变量uwTick的值没有机会增加。下图是调试界面:
调试

图4 调试
如上图,在执行擦除扇区后,SysTick的全局变量uwTick就增加了1,但SysTick在内核中的寄存器还是有变化的。这个与我们的预想一致。 最后客户通过每擦除一个扇区喂一次狗的方式解决了问题,而在此期间不能依靠SysTick的值来计算时间。

3 结论

  • 在擦除FLASH期间,取指操作会被暂停掉,且SysTick所对应的全局变量uwTick值是不会增加的。
  • 另外,通过函数HAL_FLASHEx_Erase_IT()来执行擦除FLASH和通过函数HAL_FLASHEx_Erase()所花费时间没有差别,只不过前者在擦除完成后会产生一个中断,而后者没有。
  • 可以通过外设RTC来计算擦除FLASH的时间,从而绕开限制。
