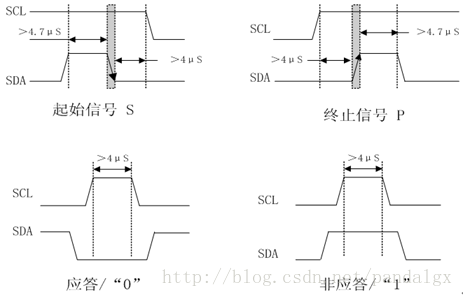

data/attach/1907/ajoxzjr6mpkodgtr2r0yhvxw8nbwsrsb.jpgdata/attach/1907/aspatsoxu0n512be44tod43mcyzgh442.jpgdata/attach/1907/a1fn6gov5yoxkzxyid9qag2dw6s8bzpx.jpgdata/attach/1907/nyxxxdhos4kkkeqfwqg2viyuk042v8zm.jpg 一、I2C串行总线的组成及工作原理 采用串行总线技术可以使系统的硬件设计大大简化、系统的体积减小、可靠性增强。 常用的串行扩展总线有：I2C总线（Inter IC BUS）、单总线、SPI（Serial Peripheral Interface）总线及Microwire/PLUS等。 1. I2C串行总线的组成 I2C总线由两根双向信号线组成。一根是数据线SDA，另一根是时钟线SCL。如图： I2C总线通过上拉电阻接正电源。当总线空闲时，两根线均为高电平。连到总线上的任一器件输出低电平，都将使总线的信号变低，及各器件的SDA及SCL都是线“与”的关系，如图：     每个接到I2C总线上的器件都有唯一的地址。主机与其他器件间的数据传送可以是由主机发送数据到其他器件，这时主机为发送器，总线上接收数据的器件为接收器，也可以反过来。 2. I2C总线工作时序图 主机和从机之间的通信过程如图： 整个过程包括：起始信号、数据发送与应答、终止信号。其中，当SCL线为高电平期间，SDA线由高电平向低 电平的变化表示起始信号；当SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号。过程如图所示： 起始信号发送后，开始数据发送，I2C总线进行数据传送时，时钟信号SCL为高电平期间，数据线上的数据必须 保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。如图所示： 起始信号和终止信号都是由主机发出的，在起始信号产生后，总线就处于被占用的状态；在终止信号产生后，总 线就处于空闲状态。 3. 数据帧传送格式 发送数据的时候，每一个发送字节必须是8位长度。数据发送时，先传送最高位（MSB），每传送一个字节后， 都必须跟一位应答位（即一帧共有9位），应答位为接收器向发送器发送。I2C总线上传送的数据信号是广义的，既包 括地址信号，又包括真正的数据信号。 在起始信号后必须传送一个从机的地址（7位），第8位是数据的传送方向位（R/T），用“0”表示主机发送数据（T）， “1”表示主机接收数据（R）。 在总线的一次数据传送过程中，可以有以下几种组合方式： （1）主机向从机发送数据，数据传送方向在整个传送过程中不变： 注：阴影部分表示数据由主机向从机发送，反之亦然。A表示应答（低电平），A非表示非应答（高电平）。S表 示起始信号，P表示终止信号。 （2）主机在发送第一个字节后，立即从从机读数据： （3）在传送过程中，当需要改变传送方向时，起始信号和从机地址都被重复产生一次，但两次读/写方向位相反： 4. 总线的寻址 I2C总线协议有明确的规定：采用7位的寻址字节（寻址字节是起始信号后的第一个字节）。寻址字节的位定义为： D7 ~ D1位组成从机的地址，D0位是数据传送方向位。 从机的地址由固定部分和可编程部分组成。在一个系统中，从机地址中可编程部分决定了可接入总线该类器件的 最大数目。如一个从机的7位寻址位有4位是固定位，3位是可编程位，则仅能寻址8个同样的器件。 5. 80C51单片机I2C串行总线器件接口 主机可以采用不带I2C总线接口的单片机，如80C51、AT89C2051等，利用软件实现I2C总线的数据传送。在信号 模拟中，为了保证数据传送的可靠性，标准的I2C总线的数据传送有严格的时序要求。I2C总线的起始信号、终止信号、 发送“0”及发送“1”的模拟时序如下： 二、串行EEPROM的扩展 1. 串行EEPROM典型产品 ATMEL公司的AT24C系列： AT24C01：128字节 （128*8位）； AT24C02：256字节 （256*8位）； AT24C04：512字节 （512*8位）； AT24C08：1K字节 （1K*8位）； AT24C16：2K字节 （2K*8位）； 2. 写入过程 AT24C系列E2PROM芯片地址的固定部分为1010，A2、A1、A0引脚接高、低电平得到确定的3位编码。形成的 7位编码即该器件的地址。 （1）单片机进行写操作时，具体的传送数据过程如图所示： 首先，发送该器件的7位地址+写方向为“0”，发送完后释放SDA线并在SCL线上产生第9个时钟信号。被选中的存 储器在确认是自己的地址后，在SDA线上产生一个应答信号作为回应，单片机收到应答后开始传送数据。 传送数据时，单片机首先发送一个字节的被写入器件的存储区的首地址，收到存储器的应答后，单片机开始逐个 发送各数据字节，每发送一个字节后都要等待应答。 （2）单片机进行读操作时，具体过程如下： 首先，单片机发送该器件的7位地址码和写方向位“0”（叫作“伪写”），发送完后释放SDA线，并产生第9个时钟信 号。被选中的存储器器件在确认是自己的地址后，在SDA线上产生一个应答信号作为回应。 然后，再发一个字节的要读出器件的存储区的首地址，收到应答后，单片机要重复一次起始信号并发出器件地址 和读方向为“1”，（上图中，在“器件地址+1”前面还应有个起始信号“S”），收到器件应答后单片机就可以读出数据字 节，每读出一个字节，单片机都要回复应答信号。当最后一个字节数据读完后，单片机返回以“非应答”（即高电平）， 并发出终止信号。 三、具体代码实现（这里用的是AT24C02型号的E2PROM） /************************************************************* 硬件: 普中科技 HC6800-EM3 V3.0 功能: 通过独立按键对变量num进行加减，并显示在数码管上 具体为: 按1把num保存在E2PROM里，按2从E2PROM读取num， 按3对num进行加减，按4对num清零 日期: 2017/08/26 22:44 ***************************************************************/ #include typedef unsigned int u16; typedef unsigned char u8; sbit SCL=P2^1; sbit SDA=P2^0; sbit a138=P2^2; sbit b138=P2^1; sbit c138=P2^0; sbit key1=P3^0; //四个独立按键 sbit key2=P3^1; sbit key3=P3^2; sbit key4=P3^3; u8 num=0; u8 code smgduan[]= { 0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71 }; u8 disp[4]; void Delay10us(void) //如果b小于40，程序有错 { unsigned char a,b; for(b=40;b>0;b--) for(a=2;a>0;a--); } void I2cStart() //I2C总线起始信号 { SDA=1; Delay10us(); SCL=1; Delay10us(); SDA=0; Delay10us(); SCL=0; Delay10us(); } void I2cStop() //I2C总线结束信号 { SDA=0; Delay10us(); SCL=1; Delay10us(); SDA=1; Delay10us(); } void I2cWriteByte(u8 dat) // 单片机向I2C写一个字节 add:1010 000 写地址：0xa0; 读地址：0xa1; { u8 i,j; for(i=0;i<8;i++) { dat<<=1; SDA=CY; Delay10us(); SCL=1; Delay10us(); SCL=0; Delay10us(); } SDA=1; Delay10us(); SCL=1; Delay10us(); while(SDA&&(j<255)) j++; SCL=0; Delay10us(); } u8 I2cReadByte() //单片机从I2C读一个字节 { u8 dat,i; SDA=1; Delay10us(); for(i=0;i<8;i++) { SCL=1; Delay10us(); dat<<=1; dat|=SDA; SCL=0; Delay10us(); } return dat; } void At24c02Write(u8 addr,u8 dat) //向AT24C02写数据 { I2cStart(); I2cWriteByte(0xa0); I2cWriteByte(addr); I2cWriteByte(dat); I2cStop(); } u8 At24c02Read(u8 addr) //从AT24C02读数据 { u8 rec; I2cStart(); I2cWriteByte(0xa0); I2cWriteByte(addr); I2cStart(); I2cWriteByte(0xa1); rec=I2cReadByte(); I2cStop(); return rec; } void Display() //数码管的动态显示 { u8 i; for(i=0;i<4;i++) { switch(i) { case(0): a138=0;b138=0;c138=0;break; case(1): a138=1;b138=0;c138=0;break; case(2): a138=0;b138=1;c138=0;break; case(3): a138=1;b138=1;c138=0;break; } P0=disp[i]; Delay10us(); P0=0x00; //消抖 Delay10us(); } } void KeyProc() { key1=1; key2=1; key3=1; key4=1; if(0==key1) { Delay10us(); if(0==key1) { At24c02Write(3,num); } while(!key1); } if(0==key2) { Delay10us(); if(0==key2) { num=At24c02Read(3); } while(!key2); } if(0==key3) { Delay10us(); if(0==key3) { num++; if(num>255) { num=0; } } while(!key3); } if(0==key4) { Delay10us(); if(0==key4) { num=0; } while(!key4); } } void NumProc() { disp[0]=smgduan[num/1000]; disp[1]=smgduan[num%1000/100]; disp[2]=smgduan[num%100/10]; disp[3]=smgduan[num%10]; } void main() { while(1) { KeyProc(); NumProc(); Display(); } }
