   一，ARM状态下的寄存器组织

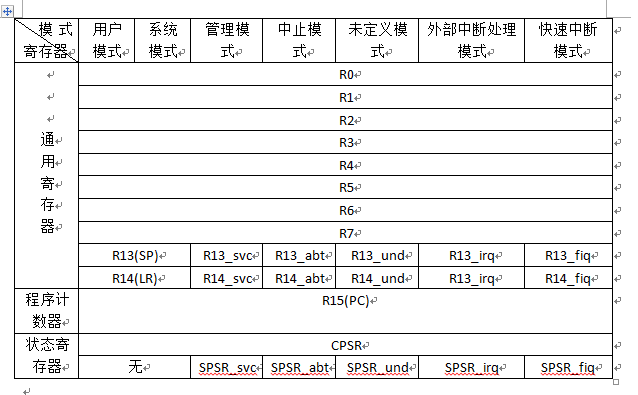

    ＡＲＭ处理器有３７个寄存器，包括31个通用寄存器（含PC）和6个状态寄存器。如图：

     1，状态寄存器

                  状态寄存器公有6个，其中除了公用的CPSR之外，还有分组的SPSR，程序状态寄存器的格式为：



     其中，条件标志码为N,Z,C,V,Q; 分别为符号标志位，全0标志位，进借位标志，溢出标志，增强的DSP运算指令是否标志。      控制位为I,F,T,M4-M0; 其中I,F为控制中断的，T为ARM指令与Thumb指令切换的标志位。M4~M0为模式选择位。      中间的26到8位保留。


   2，通用寄存器

          除了状态寄存器外，剩下的31个寄存器都为通用寄存器。    总结：ARM处理器工作在不同模式，使用的寄存器有所不同，共同点是：无论何种模式，R15均作为PC使用；而是CPSR为当前程序状态寄存器；三是R0~R7为公用通用寄存器。不同之处在于高端7个通用寄存器和状态寄存器在不同模式下不同。


二，Thumb/Thumb-2状态下的寄存器组织

Thumb状态下的寄存器组是ARM状态下寄存器组的子集，thumb状态下的寄存器组如上。     高位寄存器R8~R12没有放其中，即高位寄存器并不是标准寄存器集的一部分，但是可使用汇编语言程序受限制的访问这些寄存器，将其用做快速的暂存器。使用带特殊变量的MOV指令，数据可以在低位寄存器和高位寄存器之间进行传送；高位寄存器的值可以使用CMP和ADD指令进行比较或加上低位寄存器中的值。
