将进行对于F28335的普通IO口进行简单介绍，重点在于如何利用MATLAB工具实现对于DSP的硬件编程，从而对于GPIO口的控制。首先其普通IO分为三大组，分别为A:gpio0到gpio31,B：gpio32到gpio63,C:gpio64到gpio83.可以通过GPXDIR寄存器来配置IO接口方向，GPXQUAL来对输入信号进行量化限制，从而消除数字量引脚的噪声干扰。对于IO口操作的常见的四种读写模式。1.GPXDAT独立读写IO信号。2，GPXSET进行置位操作。3.GPXCLEAR进行清零操作。4GPXTOOGLE进行翻转电平操作。以上操作均是写一有效。

对于simulink中的模型配置：

首先配置solver：停止时间为无限长即StopTIME为inf，solver options选择定步长离散解算器即Fixed-Step.并选择discrete，定步长设置为0.5秒。在Diagonostics(程序集)中将Data Validity(数据有效性)下的Multitask data store(多任务数据存储)设置为none。在Hardware Implementation(硬件执行)中选择Hardware board(硬件)为TI Defino F 2833x,此时simulink会自动选择C2000，并配置bulid action(编译)为bulid,Device name 为28335.并勾选Use custom linker command.在Clocking（时钟）中外部晶振选择为30M，系统时钟为150M，高速外设2分频，低速外设4分频。code generation（代码常用设置）中TOOlchain选择为ccsv6，在code generation objectives的prioritized objectives(目标执行效率顺序)，优先ROM与RAM。在report中勾选generate model web view,使生成的代码和模型之间可以相互跟踪。在code Placement 配置code packaging为modular（模块化）经过以上操作完成了对于整体的基于模型设计的基本MATLAB的环境配置，可以开始正式进入MATLAB的模型代码设计。

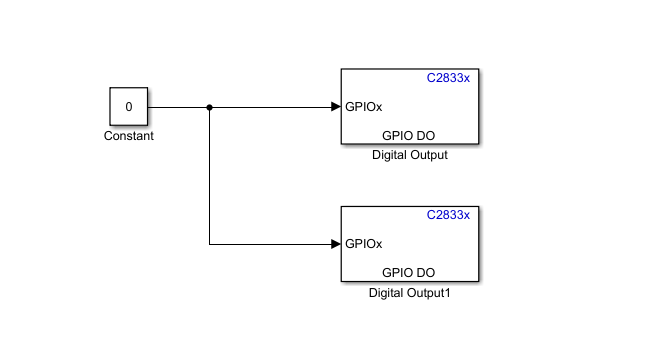

在matlab中的仿真结构

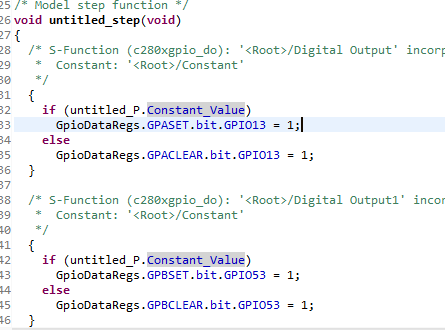

用ccs打开MATLAB自动生成的工程

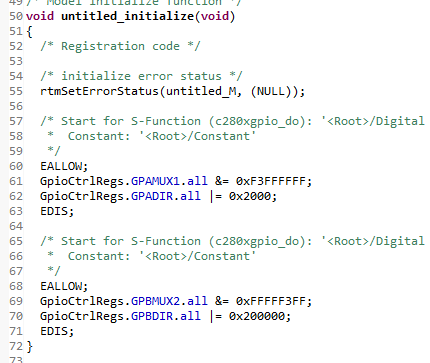

用ccs打开MATLAB自动生成的工程
