• DC/DC电路噪声：文波和噪声 DC/DC电源电路具有功耗低，功率高的优点，但同时由于DC/DC电路转换通过开关方式完成，造成不可避免的噪声引入，具体为电源电路的纹波和噪声。
  在高速电路设计中，高端芯片往往对电源的纹波和噪声有比较严格的要求，一般要求电源纹波控制在电源电压的1%之内，而噪声应限制在电源电压的3%-5%之内。对DC/DC电源而言，虽然效率比LDO更高，但由于其工作依赖不断开关的MOSFET，导致纹波和噪声都相对较大。

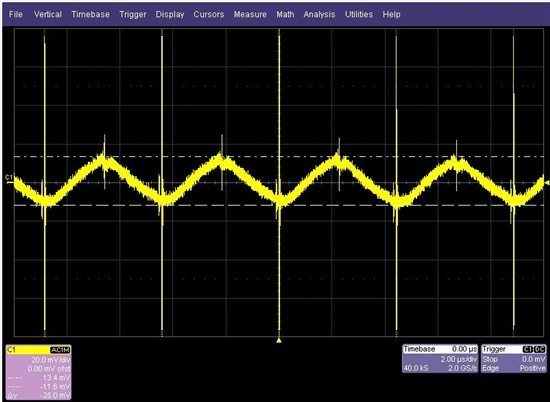

  纹波和噪声都是电源的波动。
• 纹波：☞电源波动中的低频成分，一般低于5MHz，产生原因为MOSFET的开关动作。
• 噪声：☞电源波动中的高频成分，一般高于5MHz，且成分较复杂，一般包括MOSFET的开关噪声、白噪声，以及周围信号的干扰等。

对于纹波和噪声的消除方法，常见的有吸收式滤波和反射式滤波：
吸收式滤波：吸收式滤波有电容和电容电路构成，可以将噪声彻底消除。

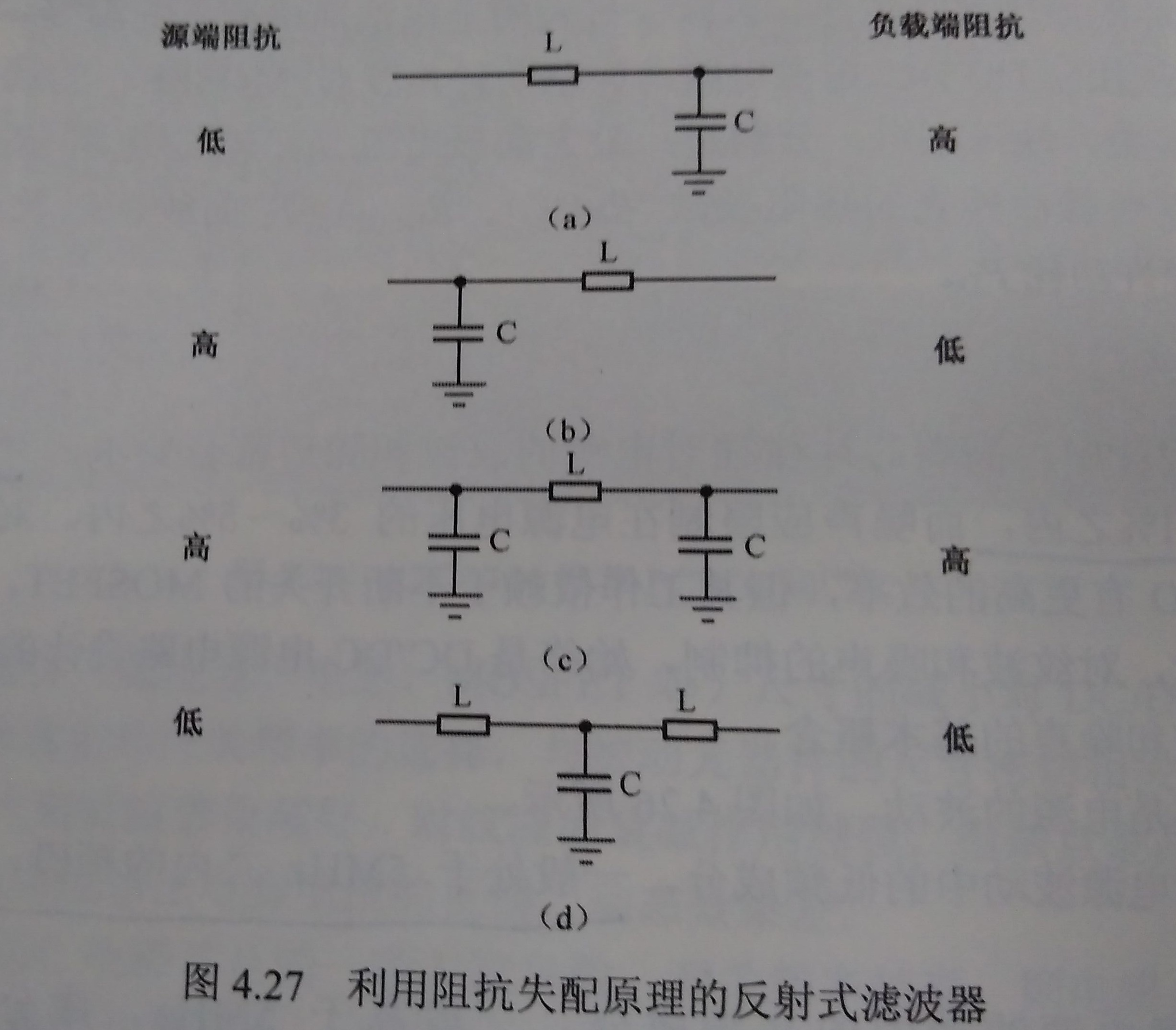

反射式滤波:由π，T或L或LC滤波电路组成，其原理是使直流信号无衰减的通过滤波电路，而频率较高的纹波和噪声则被返回至源端。利用了滤波电路的阻抗失配达成滤波效果。其特点是滤波电路并不能将噪声完全消除，干扰仍然存在于电路中。根据源端阻抗和负载端阻抗的不同，有以下四种反射式滤波电路可供选择。DC/DC电路中常用(a)和(c). 由于LC滤波电路的滤波原理是反射，干扰仍会存在于电路中，因此为避免这些干扰对其他电路的影响，需要采取其他一些措施：

1. 增加滤波电容。单纯的电容和磁珠都具有将噪声完全滤除噪声的作用。

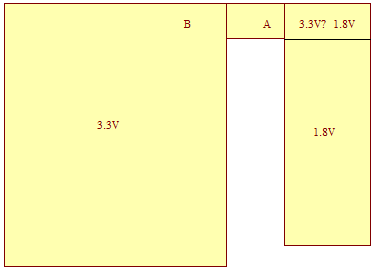

   如上图所示，为减小输入端电源电路的干扰对电源电路的影响，需在A处放置电源滤波电路，其效果是将干扰反射回3.3V电源平面，而为避免反射的这些干扰对其他3.3V器件的影响，要在B处放置若干滤波电容。

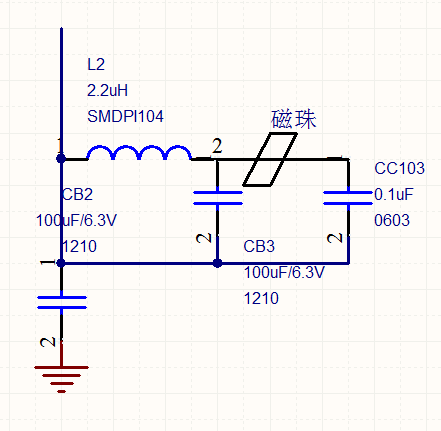

2. 将磁珠串联在LC滤波电路上，利用磁珠吸收电源干扰。如下图所示

   这样既发挥了LC滤波电路的反射功能，又充分利用了磁珠对纹波和噪声等干扰的吸收功能。
