data/attach/1907/5ghqoju4e9yflh2sta5917ptkcqsp0d4.jpgdata/attach/1907/aeplqkedfljzoj6azcz5mvi2x7uxeqs9.jpg 一、DC/DC电路原理 （1）BUCK型变换器   简要分析：开关管S开通期间，电流通过开关管、电感对电容C充电                             开关管S关断期间，滤波电容C对R充电，由于电感电流不能突变，通过RC电路、D放电 简要计算： 开关管导通时，有
化简可以得到电感电流L△I=（Vin—Vo）DTs（D为开关管占空比，Ts为开关频率）     开关管关断时，有 化简可以得到电感电流L△I=Vo（1—D）Ts 由伏秒定律，可以得到Vo=DVin （2）Boost型变换电路                       简要分析：开关管S开通期间，输出电压有滤波电容C供电，输入电流对电感L进行充电                                      开关管S关断期间，电流通过电感L、二极管D对电容C进行充电            简要计算：            开关管导通时，                                        化简得：L△I=VinDTs            开光管关断时， Vin-Vo                化简得：L△I=（Vin-Vo）（1—D）           由伏秒定律可得到  Vo= 缺点：由于开关频率高导致电源噪声低

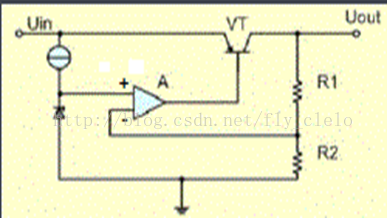

二、LDO电路 LDO：LDO是low dropoutvoltage regulator的缩写，就是低压差线性稳压器 特点：外围电路少，不需要电感，占地面积小， 原理框图：                  简要分析：取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制 缺点：效率不高，输出电流约等于输入电流。 补充：当线性电源工作在大电压，大电流的情况下时，由于开关管存在导通管压降，损耗的功率很大，一般效率不高
