台式机ATX开关电源电路图

2019-07-13 21:25发布

站内文章 / 电源技术
12030 0 1738

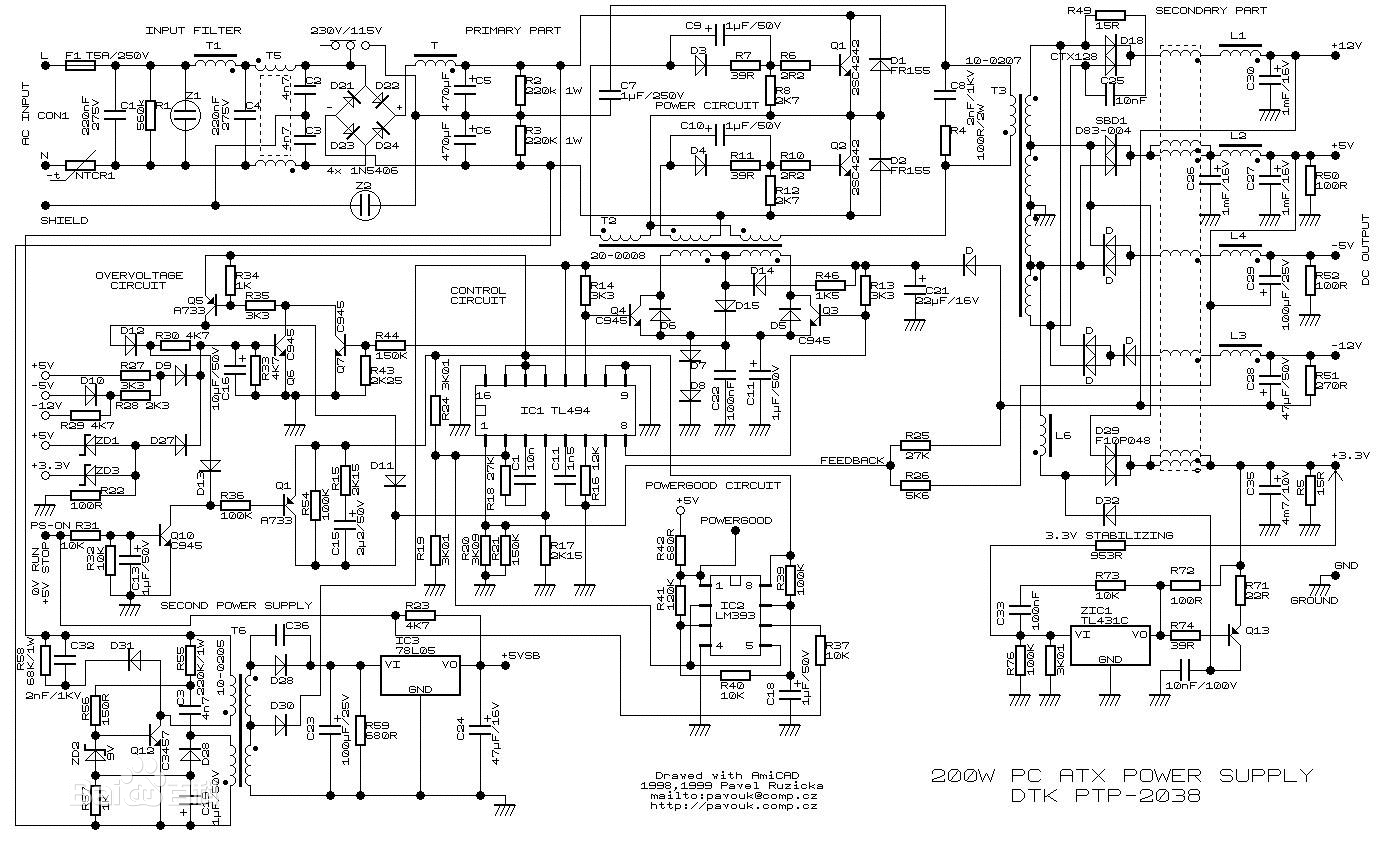

   目前台式计算机使用的 。 ATX开关电源电路图及逻辑框图 。 （下载后清晰查看每个元件）


0 电路图a


0 电路图b


1 逻辑图（此框图明显有错，TL494上端是输出，并直接控制功率变换电路，而不是接辅助电源输入)

1b 另一逻辑图

1c 再一逻辑图


2. 电源常见外形


3 内部元件排列
