今天在画原理图的时候，发现了一个问题，无线模块是3.3v的，而在这个板子上我还要连着5v的点阵屏，为此我想到分电源，让P0口接3.3v，其他的口接5v。

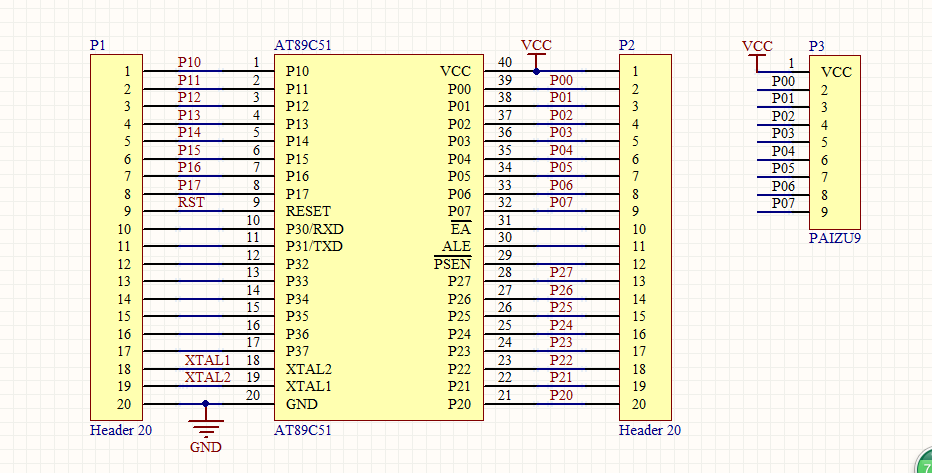

但是我用的是AT89C51的芯片，只有一个VCC端,引脚图如下：
经过查阅资料之后，在经过稳压电路之后，电压变成了3.3V,这时候就可以通过一个排针来设置电压
这样，P2口就接的电压是3.3v，其他的I/O口的电压是5v。
经过查阅资料之后，在经过稳压电路之后，电压变成了3.3V,这时候就可以通过一个排针来设置电压
这样，P2口就接的电压是3.3v，其他的I/O口的电压是5v。
