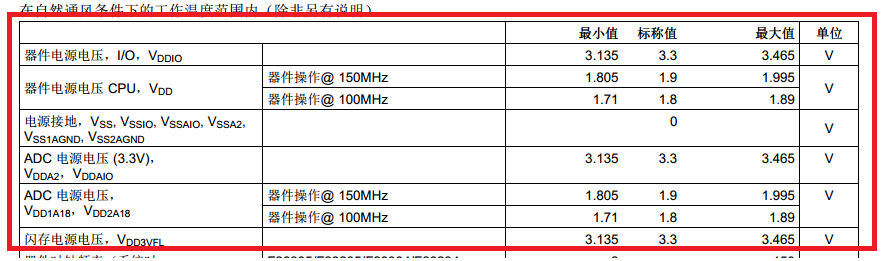

功能： 1. 扩展256K*16bit RAM 2. 扩展1MB Nor Flash 3. 将剩下的I/O口全部引出，方便外设数据导入进行算法验证 电源输入： 5-12V（基本上目前开发板带得都是5V/1A, 12V/1A的开关电源，因此兼容市面上常见的电源是一个明智的设计） TMS320F28335相关设计注意事项，实际想TI官网已经给出一个文档来告诉怎么做layout，文档名为“Hardware Design Guidelines for TMS320F28xx and TMS320F28xxx DSCs” 完全消化此文档，即可保证你layout的Demo板 功能运行正常，以下列出的几个重要注意点。 （1）电源电压，功耗，启动顺序   电源电压： 功耗： 最大功耗为IDD， 即内核电压消耗电流为315mA，此时 做降额，需要电源提供最小输出0.5A内核电压电流，而3.3V外设 闪存电流总消耗不到100mA，由于demo板子还得有一定的带载能力，所以选择能提供3.3V/0.5A外设电源   上电时序：内核电压要早于或等于外设电压，实际可以通过专门延时芯片或者电源芯片时能赋予不同上电时间来设计（就是添加不同电容，使得门限电压的达到时间不同罢了）   （2）电源芯片选型 a. 线性电源， 基本上可以忽略，由于最大运行电流可达400mA，如果从5V直接降到1.9V，此时，芯片功耗1.2W，如果从12V降到1.9V，基本上没有加散热片就可以煮鸡蛋了，                        该方案可以忽略，而且是很不正确的设计，不过貌似充斥淘宝的都是这类方案，因为简单嘛 b.开关电源，目前大功率设备电源设计的首选，效率远高于线性电源，当输入压差相差明显时更甚。 可以粗略的计算下开关电源的损耗 当输出为1.9V  0.5A时，假设效率只有80%(实际情况下，目前的开关效率可以做得更高) 5V输入，此时输入电流需要1.9*0.5/0.8/5 = 0.235A，效率100%时耗电流为1.9*0.5/5 = 0.19A，此时损耗为5*（0.235-0.19）= 0.225W 12输入，此时输入电流需要1.9*0.5/0.8/12 = 0.1A，效率100%时耗电流为1.9*0.5/12 = 0.08A, 此时损耗为12*(0.1-0.08) = 0.24W 鉴于输出都是0.5A，优先选择内部集成开关管，切换频率选择500kHz以上（可将电感感值控制在4.7uH以下，优势就是相同饱和电流封装可以做得很小），小封装（SOT系列优先，比较好焊接，产品优先选择带热焊盘的）价格越便宜越好 最终选择了 TPS562200  ，TI 3kpcs 报价0.7美国币 看以下图片，连接电路非常简单，当然80%的效率可以很轻松的满足，不过输入4.5V有点小高，一般开关电源很容易满足吧
