TI辅助工具:开关电源设计精灵 使用说明: 利用“Create a new design”创建一个新的设计:,创建一个新的设计可以从“start by selecting a device(选择器件)”或者“start by entering specifications(选择规范(特性))”开始。
第一步选择器件,第二步输入所设计电源电路的名称(例如,TPS40200)和输入/输出电压和电流参数。单击“Design Now”,可以获得一个设计电路如图1.3.20所示。

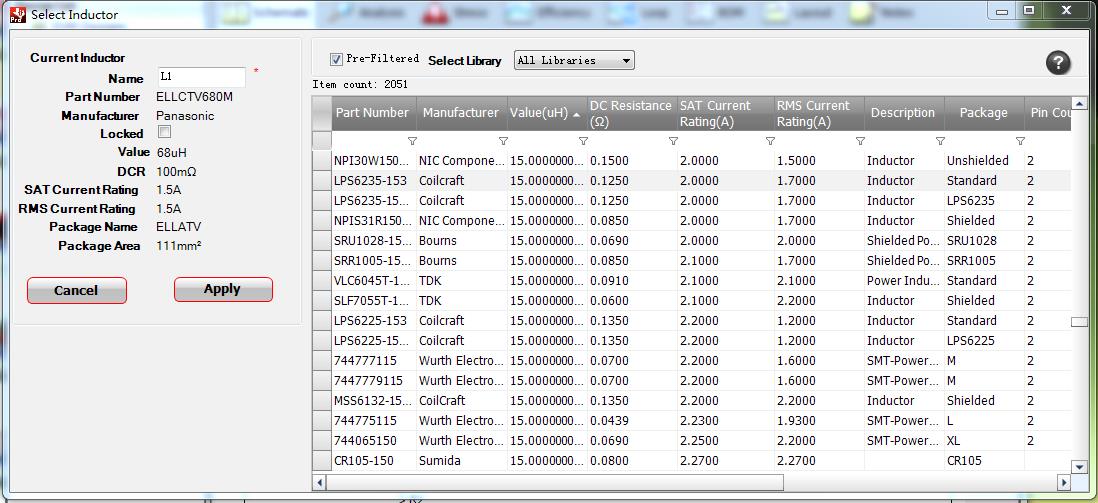

采用红字标注编号的元器件的参数是可以修改的,移动鼠标到这些元器件上,单击该元器件,即可对该元器件参数进行修改。例如,单击电感L1,打开的一个修改界面,左边为已选择的电感元件的参数,在右边有一个可以选择的电感元件的列表,拉动滑动条,单击即可选择所需要的电感,单击“Apply”,即可完成对该元器件参数的修改。


电路设计工具栏选项,可以获得所设计电路的相关特性和参数。

单击“Stess(应力)”选项,电路的应力特性。

单击“Efficiency(效率)”选项,电路的电流与效率关系。

单击“Loop(环路)”选项,电路的增益-频率和相位-频率特性。

单击“BOM(物料表)”选项,电路所需材料清单。

单击“Layout(布局)”选项,电路的元器件布局和PCB设计图纸。

单击“Notes(注释)”选项,可以用文字,区域内输入有关电路设计的有关信息。
