在电路设计中涉及到电源部分的设计,关于电源芯片的选型是个很重要的问题。很多人知道用三端稳压集成电路LM7805,因为这种电源芯片用得最多,电路应用范例也成熟。在我设计电路中接触到的电源芯片,下面介绍几种,仅供参考。 对于LM7805这种电源芯片设计输入电压要求不是很大,不加滤波电容,都可以稳定输出5V电压,为了电路更好地工作,还是要设计的全面些,这是数据手册提供的典型固定输出电压应用电路参考: 电路设计之电源篇浅谈

下面是我在某个电路上12V5v的应用,仅供参考,实际中还是以自己的电路设计为基础。 电路设计之电源篇浅谈

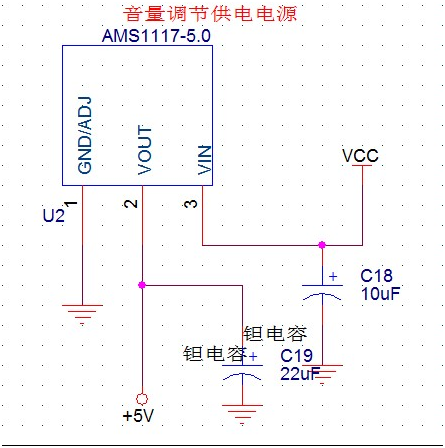

但是LM7805也有缺点,就是功耗大,效率低。全部压降会变成热量损失了。下面介绍另一种线性电源芯片AMS1117。它内部有过热保护和限流电路,可以说性能比较好了。其输入工作电压20V以下。下面是AMS1117电路12V输出5V电压的电路图: 电路设计之电源篇浅谈 上面两种都是线性电源,总的来说线性电源工作在放大状态,发热量大,需要散热片散热,而开关电源工作在饱和和截止状态,发热小,效率高。缺点就是电路会产生很大的脉冲干扰,需滤波和良好的屏蔽及接地处理。另外介绍一种电源芯片MP2307单片同步降压稳压电路芯片,其输入电压范围为4.75V~23V,输出电压范围为0.925V-VCC。输出3.3V电压的电路如下: 电路设计之电源篇浅谈

电源稳压芯片很多,诸如LM1117,MP2104。一般都会采用滤波电容进行消除干扰,使电路的工作性能更加稳定。如果是对噪声比较敏感的电源电路,一般采用串联磁珠,再通过并联大电容加小电容或者更小的电容来达到很好的滤波效果。一般采用的电容值有10uF,0.1uF,,0.01uF,视工作电路而定,也可以在一端加共模电感来消除电磁干扰和滤波。为了保护电路最好加自恢复保险丝,电流过大会自动切断电路,等排除异常或温度自然降低后,自动导通。 PCB设计中常见的元件标号及含义: 符号 元件名称 作用 FB 磁珠 抗干扰,主要是高频干扰。详细的可以百度很多的。它等效于电阻和电感串联,但电阻值和电感值都随频率变化,有很好的高频滤波特性。 CHOKE 共模电感 常用于开关电源中过滤共模的电磁干扰信号,抑制高速信号线产生的电磁波辐射。 MICROSMD110,SMDC075 自恢复保险丝 过流过热保护,自动恢复电路导通 1N4148 高速开关二极管 整流,导流,限幅,稳压等 1N5819 肖特基二极管 高频整流,检波,保护作用 SS14 肖特基二极管 同上 AOZ8902CIL 瞬态电压抑制器 稳压,有效地保护元器件免受各种脉冲的损坏和噪音影响。 … … …   本文述——阳光&守望者   单片机  嵌入式软硬件技术博客:     http://blog.sina.com.cn/u/5147581417 单片机编程/PCB设计/Linux驱动开发,欢迎交流学习
