DC12V/24V 、AC24V 电源线防雷保护

2019-07-13 21:51发布

防雷设计是保证电源系统可靠运行的必不可少的环节,对于设备而言,雷电过电压来源主要包括感应过电压、雷电侵入波和反击过电压。在一般情况下,通信电源必须采取系统防护、概率防护和多级防护的防雷原则。

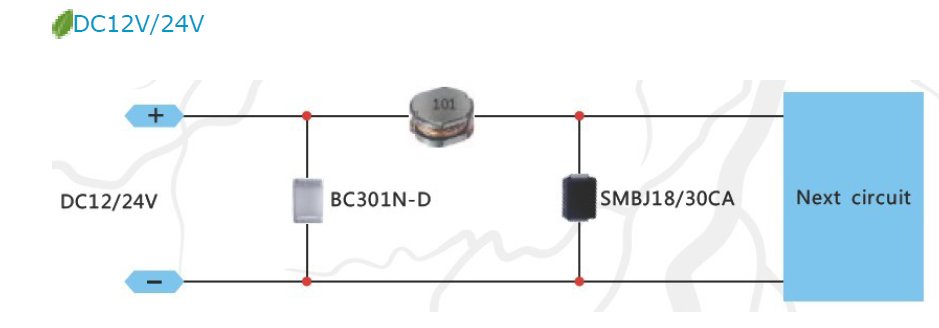

1)直流电源的防雷电路使用瞬态抑制二极管(TVS)时,一般还需要与压敏电阻等通流容量大的器件配合
使用。压敏电阻MOV 属于高能量保护器件。推荐选型CNR-10D390K.压敏电阻长期经过大电流,会造成失
效,可以选用无续流的气体放电二极管BC301N-D。
2)TVS 二极管是小能量器件,他需要搭配一个限流电路,也就是这里的PPTC (正温度系数热敏电阻)。
TVS 二极管可以选择SMBJ18CA-TP。在选择瞬态抑制二极管时,需要考虑一些重要参数,包括:反向断态
电压(VR)、峰值脉冲电流(IPP)以及最大钳位电压(VC max)。
