一、二极管正向导通降压
二、利用稳压二极管降压

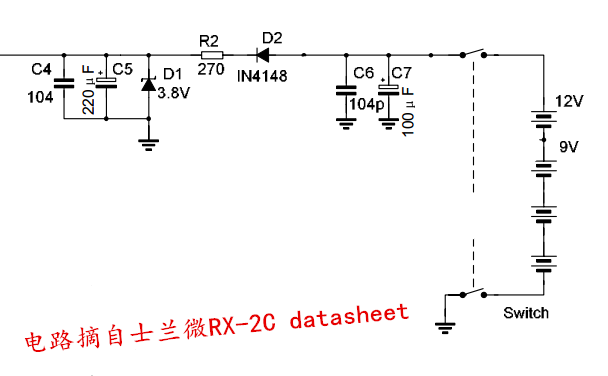

下图就是利用稳压二极管D1从12V降压得到3.8V电压，从而提供给IC电源管脚供电。图中R2的取值取决于需要的供电电流，值太小容易烧坏D1，值太大供电会不足。D2的作用是防止信号倒灌影响电池，也有看到有的设计中没有D2的。
三、IC内建DC-DC的LDO，外接三极管
有些芯片出于降低BOM成本的考虑，会有内建LDO的电路，当需要的电流比较大的时候，会把LDO中的功率三极管不包在芯片中，而是在芯片外面。类似这样的设计中，三极管工作在放大状态，是LDO的核心部分，为了有效的起到电压调节作用，必须保证它在任何情况下都工作在放大区。可以下图参考串联型线性稳压电路中的V1。
