上电回沟

2019-07-13 21:57发布

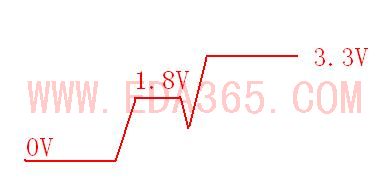

上电过程 上电过程电源不是线性增加,而会出现电压降低的现象,如图所示,称为上电回沟。 这个问题觉得应该分两种情况分析:
1. 高速电路上信号线的回钩:反射,串扰,负载瞬变...
2. 电源电路上的回钩:和上电时序有一定关系... 3. 上电回沟的问题,如果你认为你的上电时序设计的没问题,那么还要考察一下芯片自己的问题,打个比方,芯片有3.3V和1.5V的输入,1.5V先上电, 3.3V后上电,现象是 3.3V有回沟,如果芯片自身的问题,则1.5V上电后,对3.3V有一定的倒灌,这样3.3V在没给电之前有一个台阶,是否在这个台阶 上继续上升到3.3V,还是跌落一些,然后 再到3.3V,这个要看3.3V电源的输出MOS管在工作的时候,是先上管开,还是下管开,如果是先下管开,相 对于对地放电,这个时候,3.3V就有回沟了。
