1. 目标
说明DC-DC模块输入端极性电容对供电源纹波的影响，强调DC-DC输入端极性滤波电容的重要性！
2.DC-DC模块介绍
DC-DC模块的输入电源大小为12V，核心芯片为MP24943，输出电源大小为5V，电路原理图如下（输入端不添加极性滤波电容）：

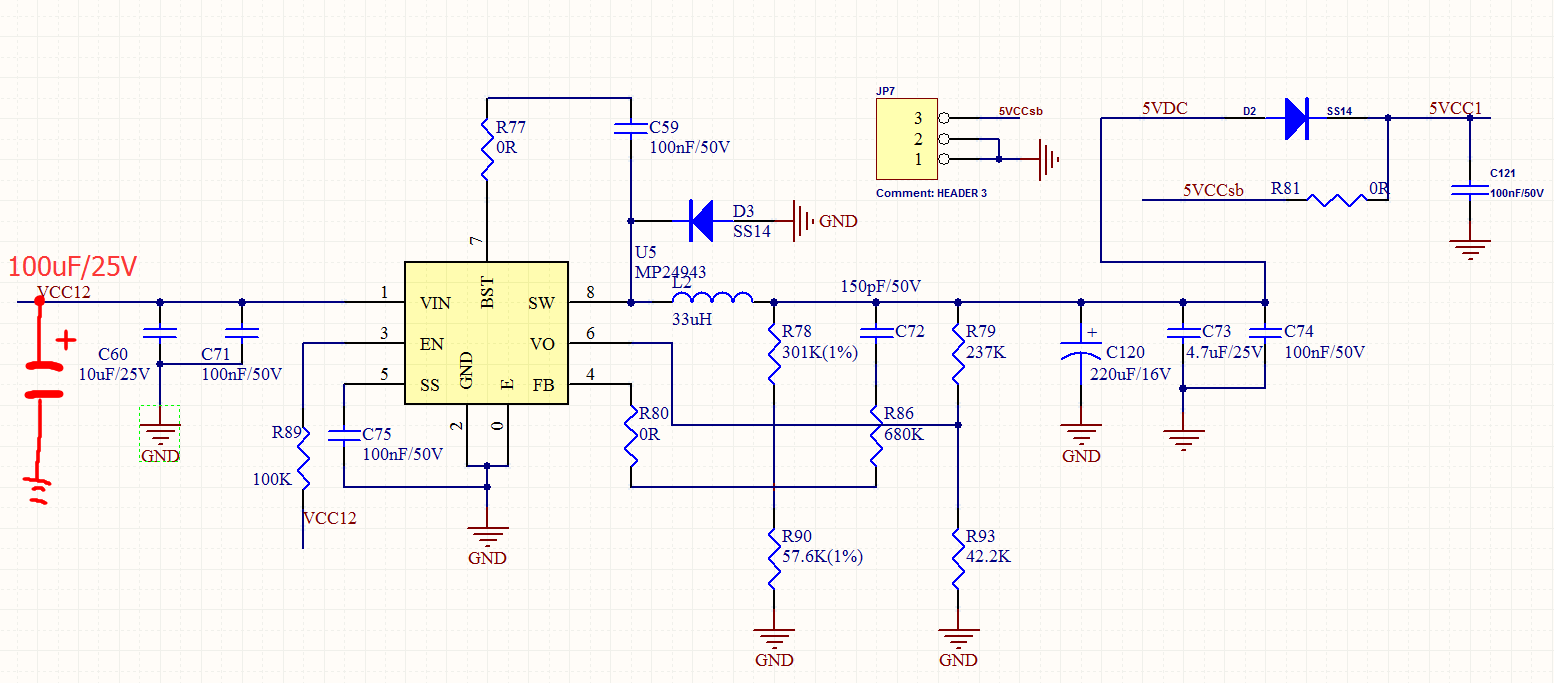

输入端添加极性滤波电容（100uF/25V）后，电路原理图如下：
3. 测试数据：
4. 数据分析
测试表明，在不添加100uF极性电容的情况下，每多添加一个DC-DC模块，12V电源的纹波会增加300mV！
如果添加了100uF的极性电容，不管加入多少个DC-DC模块，12V电容的纹波稳定在300mV左右，由此说明DC-DC输入端很有必要添加100uF的极性电容！
输入端添加极性滤波电容（100uF/25V）后，电路原理图如下：
3. 测试数据：
4. 数据分析
测试表明，在不添加100uF极性电容的情况下，每多添加一个DC-DC模块，12V电源的纹波会增加300mV！
如果添加了100uF的极性电容，不管加入多少个DC-DC模块，12V电容的纹波稳定在300mV左右，由此说明DC-DC输入端很有必要添加100uF的极性电容！
