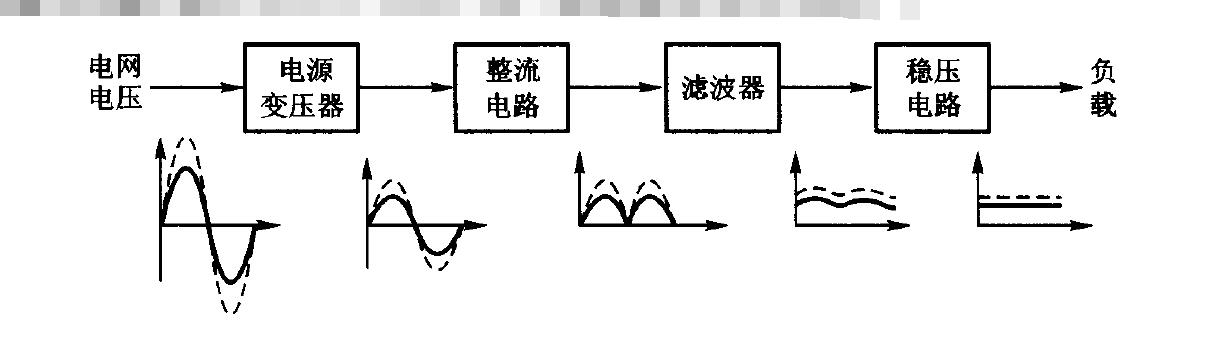

直流电源一般包括四个组成部分：1、电源变压器：电网提供的交流电一般为220V(或380V)，而各种电子设备所需的电压的幅值不同，因此需要电源变压器换取所需的二次电压。2、整流电路：整流电路的作用是利用具有单向导电性的整流元件，将正负交替的正弦交流电压整流成单方向的脉动电压（指方向不变、大小随时间作周期性变化的电压）3、滤波器：滤波器主要由电容、电感等储能原件组成。4、稳压电路：、、、、、、、用一张课本上的图来看一下直流电的组成过程：
再来看下单相桥式整流电路，电路图如下，所需四个整流二极管VD,正半周VD1，VD2导通，负半周VD3，VD4导通。
再来看一下波形图：
还有一个问题，输出的直流电压跟输入电压有什么关系呢 ？整流电路的输出电压是输出电压瞬时值在一个周期内的平均值，哪么对他积分即可，如下：

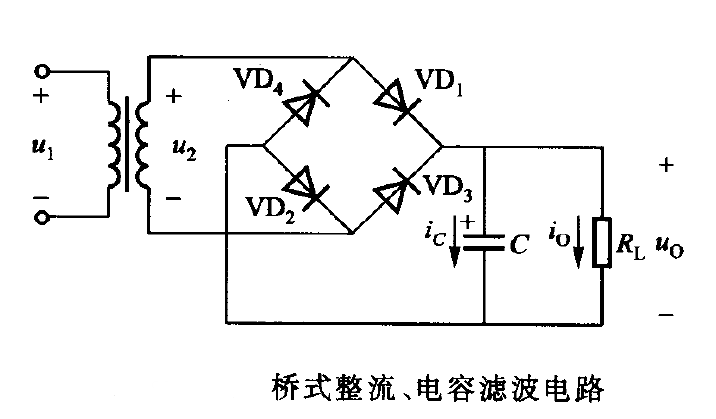

这个式子表明，负载上得到的直流电压约为变压器二次电压有效值的90% ，这个结果还是在理想状态得到的，如果考虑二极管的正向内阻和变压器等效内阻的压降，输出的直流电压的实际值还要更低一些。接下来看一个电容滤波电路以及波形图：

PS:电容是最基本的储能原件，因为电容电压不能突变，其实本质是“能量不能突变”，因为现实世界是连续的模拟的而不是离散的数字的所以能量不能突变，在二极管导通时将一部分的能量存储在电容中，当交流电压小于电容两端的电压时候，电容就放电给负载，所以是一个直线，当交流电大于电容两端电压时候又给电容充电，一直循环这个动作，所以才有上图输出的电压波形图。虚线代表整流后的波形图，实线表示滤波后的波形图。最后贴一张原理图：
