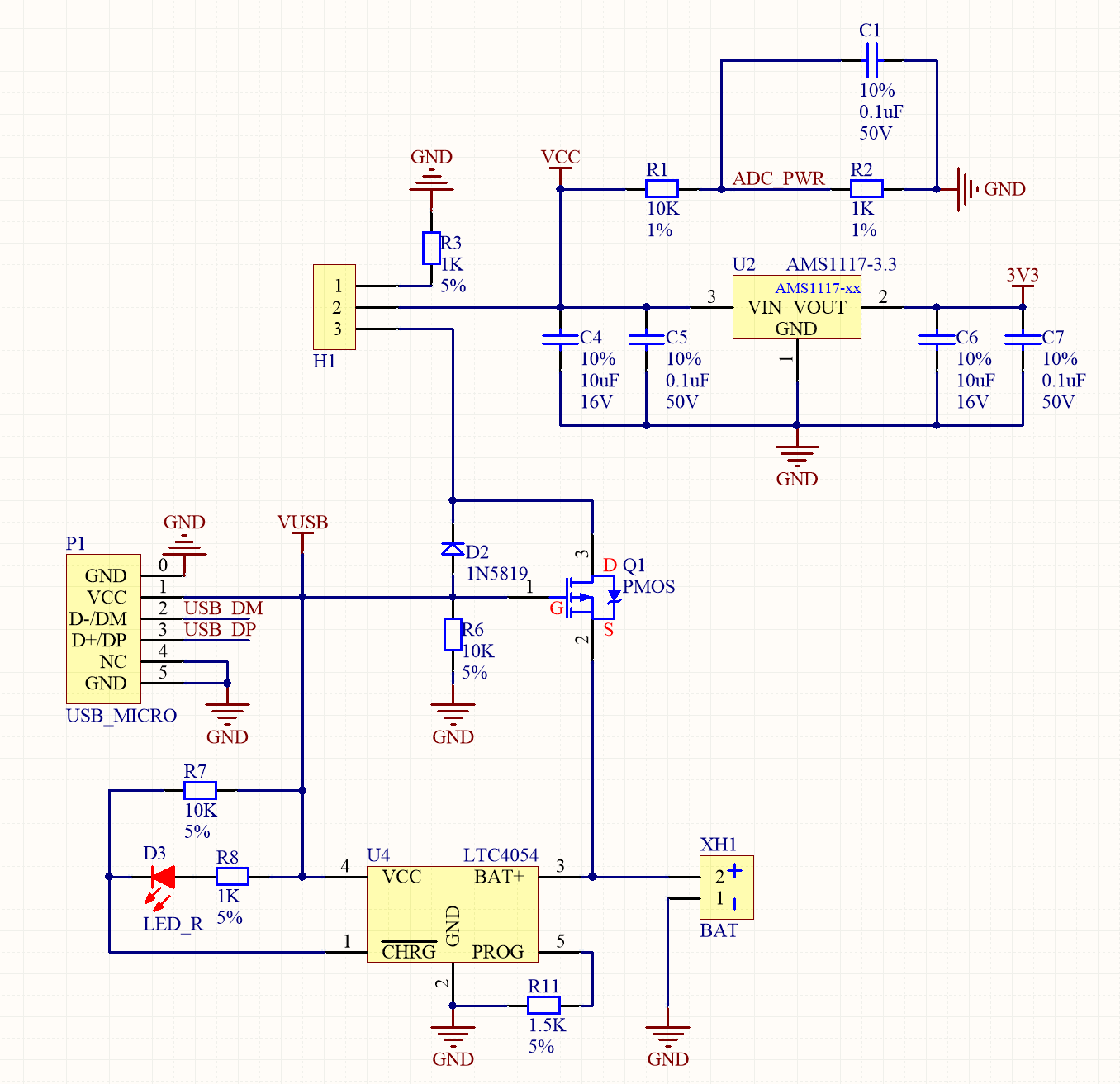

在小型产品上经常要用到电池供电，这样就需要给电池充电。这里记录下1S电池3.7V的充电和供电方案。先贴上原理图：
来简要分析下：1、给系统供电的最终端是VCC2、单电池供电：在没有插USB的情况下P沟道MOS管的G极由于下拉电阻所以保持为低电平，此时MOS管导通，电池的VBAT经过MOS管到达开关再到VCC。3、单USB供电：此时没有插入电池，插入USB后MOS管的G极为高，MOS管关断，VUSB经过二极管到达开关再到VCC。4、电池和USB同时接入：此时VUSB为高，所以电池是不会经过MOS管给系统供电的，这里跟单USB接入的方式是一样的，但是由于电池的接入，充电部分开始工作，USB同时给电池充电。这里要注意的一点是二极管的作用很大，假设二极管短路或者没有二极管：1、在USB和电池同时供电的情况，会导致MOS管的D极为VUSB，这样电池的电压VBAT本来就比VUSB低，MOS管是的电流流向是从S到D的，所以指不定会出现什么情况。2、在电池单独供电的情况，电池假设供电正常，那么MOS管的VS接近VD，没有二极管会导致VD倒流到VG，会再次把MOS管关断，这样也是无法供电的。所以这个二极管是必须的。3.在USB供电的情况下，因为给系统的电流都要经过二极管，所以需要考虑二极管承担的电流大小，这里需要根据电流的大小相应的选择不同型号的二极管。这里也只是用到了二极管的单向导通的性质。在二极管的压差方面也需要考虑，以0.7V的压差来说5V经过二极管也有4.3V左右。而AMS1117的稳压压差在1.2V左右，所以稳压到3.3V需要4.5V以上的输入。这里用的5819，也是根据情况而定，实测压差在0.3V。By Urien 2018年2月28日 15:58:35
