参考：http://bbs.ednchina.com/BLOG_ARTICLE_250841.HTM
防止DC电源输入反接的3种
1)串联有4只二极管的全桥。优点是无论正接、反接，电源都能正常工作。缺点是要损失1.2V ~ 1.4V的电压。
2)串联有1只二极管。优点是电路简单、可靠。但有0.7V的压降。
3)串联自恢复保险，在保险后面的电源正、负极反向并联1只二极管。优点输入电压没有损耗。缺点是成本较高。当然亦可把自恢复 保险换成普通保险丝。这样材料成本虽然降低， 但维护成本反而大大增加。 对于第一种方法，可以用肖特基二极管SBD（SchottkyBarrier Diode）代替普通的二极管。肖特基二极管的优点在于正向偏置电压较低，这样的话损失的压降小。

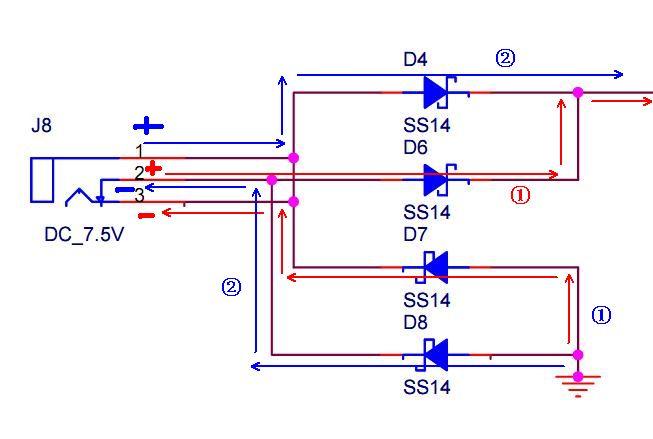

在这种整流桥式的防护电路中用的比较多的肖特基二极管是SS14。

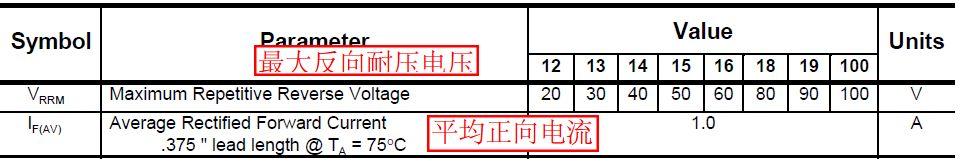

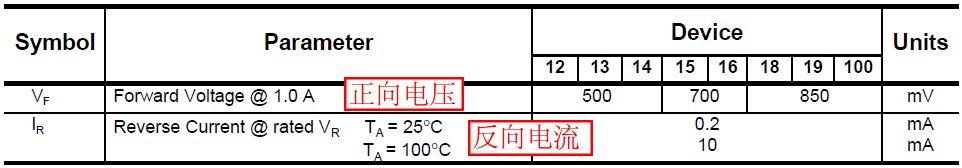

同系列的有SS12、S13、S14、S15、S16、SS18、S100。后面一个数值分别表示反向耐压值(Maximum Repetitive Reverse Voltage)，SS12反向耐压为20V，S100反向耐压值为100V。
2)串联有1只二极管。优点是电路简单、可靠。但有0.7V的压降。
3)串联自恢复保险，在保险后面的电源正、负极反向并联1只二极管。优点输入电压没有损耗。缺点是成本较高。当然亦可把自恢复 保险换成普通保险丝。这样材料成本虽然降低， 但维护成本反而大大增加。 对于第一种方法，可以用肖特基二极管SBD（SchottkyBarrier Diode）代替普通的二极管。肖特基二极管的优点在于正向偏置电压较低，这样的话损失的压降小。
在这种整流桥式的防护电路中用的比较多的肖特基二极管是SS14。
同系列的有SS12、S13、S14、S15、S16、SS18、S100。后面一个数值分别表示反向耐压值(Maximum Repetitive Reverse Voltage)，SS12反向耐压为20V，S100反向耐压值为100V。
