这几天试了一下从QC2.0的移动电源上获得9V和12V的输出。
常规做法似乎是用单片机来做握手协议。这次电路里我不想专门为这个功能烧写一段程序了，所以用几个小规模器件实现了握手。

Quick Charge 2.0 握手协议

网上能搜到的QC2.0握手协议大概是这样：
0. 供电方短接D+和D-；
1. 受电方插入后，在D+输出0.6V；
2. 供电方检测到这个电压后，把D-与D+断开，并将D-下拉至0V；
3. 受电方检测到D-下降后，按需要的电源电压在D+和D-上输出： 电压 D+ D- 5V 0.6V 0V 9V 3.3V 0.6V 12V 0.6V 0.6V 20V 3.3V 3.3V 4. 供电方给出对应电压。 因此如果要输出9V，受电方需要以下操作： 状态 D+ D- 行为 0 悬空 悬空 初始状态，之后主动进入状态1 1 0.6V 输入检测 等待D-检测到下降至0.325V以下，进入状态2 2 3.3V 0.6V 已进入QC模式

具体实现

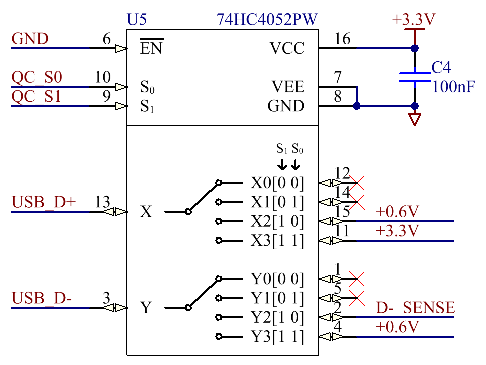

首先给D+和D-分别接个模拟开关吧。 上面状态机就变成了 S0 S1 D+ D- 行为 0 0 悬空 悬空 初始状态，之后主动将S1置1 0 1 0.6V 输入检测 等待D-检测到下降至0.325V以下，之后将S0置1 1 1 3.3V 0.6V 已进入QC模式 　

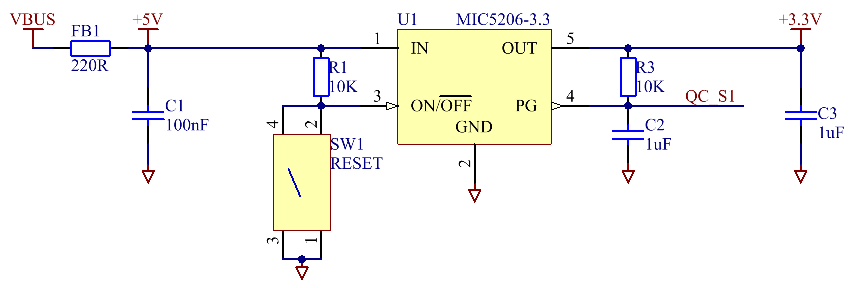

S1的行为可以理解为状态机复位，可用电源的Power Good信号来实现。 注意这里SOT-23-5的稳压器的4号脚是Power Good信号，与常见的稳压器不同。如果用一般稳压器，输出脚再加个RC延时或IMP809什么的效果应该差不多。
另外由于QC开启后，VBUS可能是9V或12V，稳压器的输入应该能够承受这个电压。

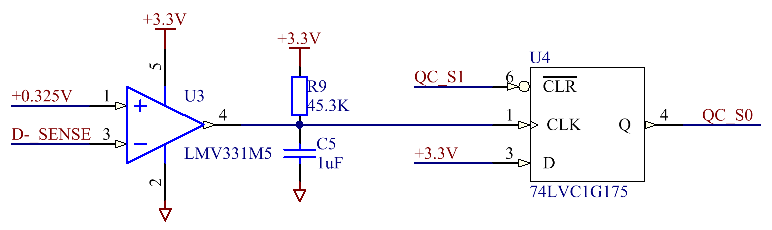

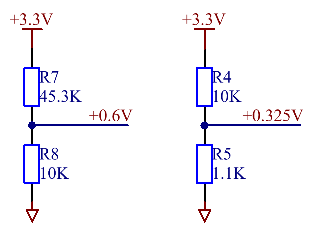

稳压器的3号脚（EN）将用来复位整个状态机。 检测D-的下降可以用一个比较器来做。由于进入QC模式后D-的电压会被重新设高，这里可用个触发器来锁住S0的值。触发器的复位就是S1，即Power Good信号。 C2和C5的作用都是延时。小规模器件做出来的电路速度太快，供电方那边的芯片有可能反应不过来。 最后把0.6V和比较器用的0.325V做出来： 电路就完成了。总共使用的芯片有：

• MIC5206-3.3，稳压器
• 74HC4052，模拟开关
• LMV331，比较器
• 74LVC1G175，D触发器

每个应该都是几毛钱的样子。

测试

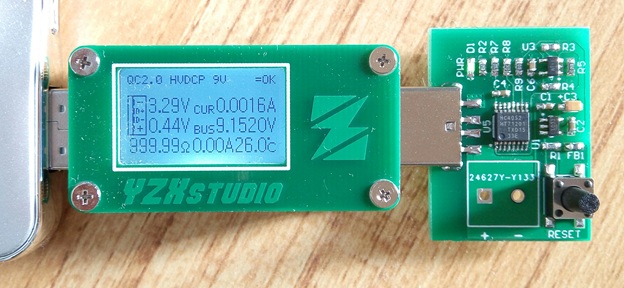

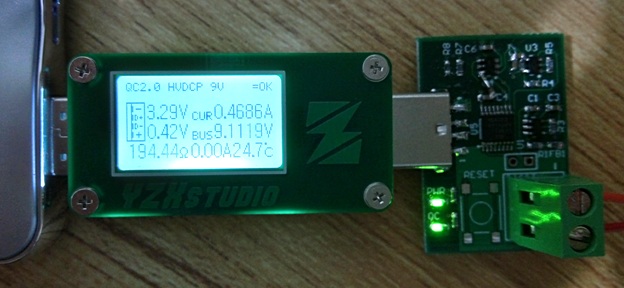

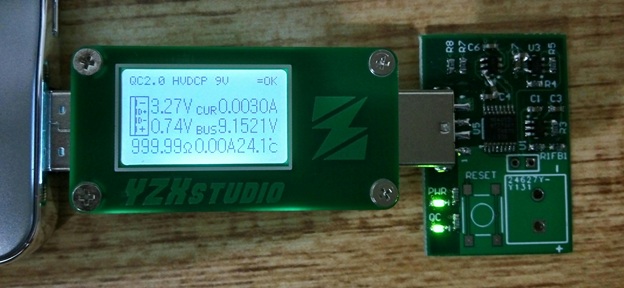

测试使用QC2.0输出的移动电源。上电或复位后，经过1秒钟左右的握手过程，移动电源能够输出9V： 加上一点负载之后： 这里两张图中D-电压不一样是因为我改过分压电阻。0.42V对应的是上面原理图中的数值。可以看到移动电源对D-的下拉把电压搞下来了一点。 基本实现了我想要的功能，同时用的都是很常规的器件，也不需要烧程序。

后续

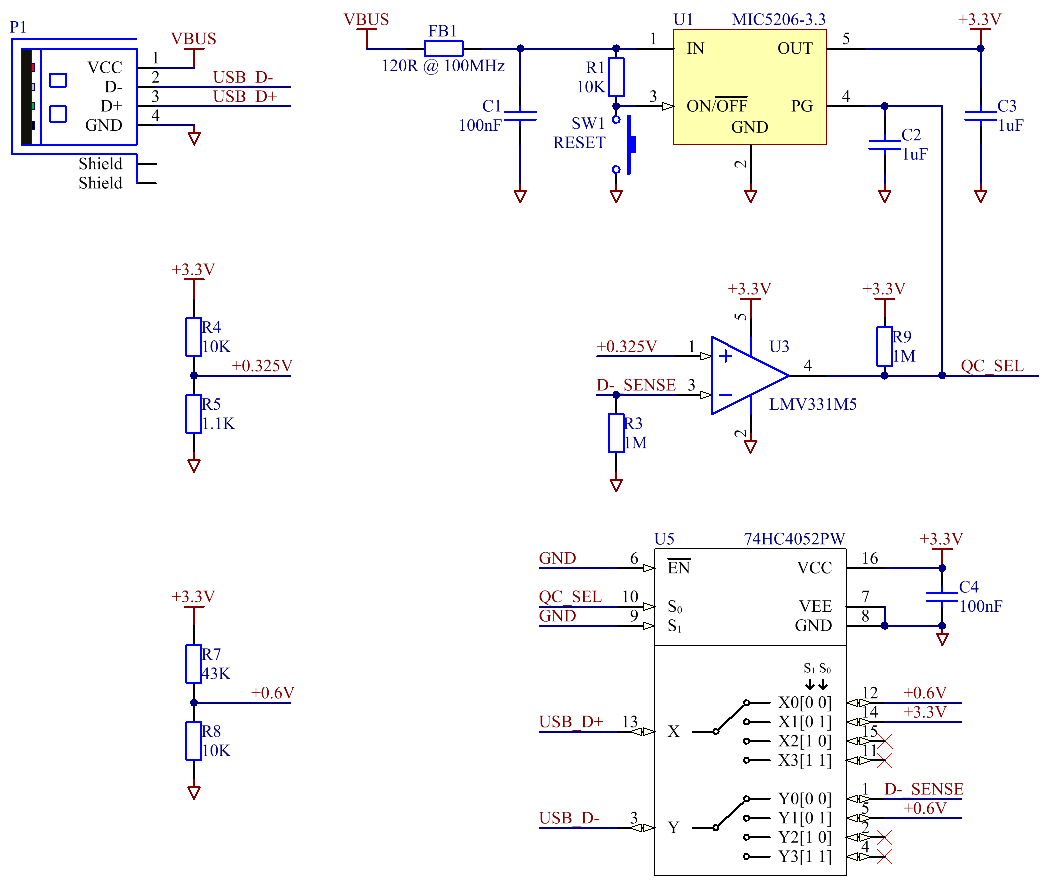

如果省略掉状态0，则可以进一步省去D触发器：
