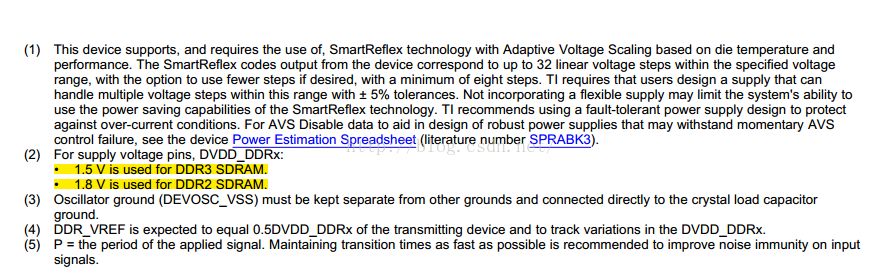

在DM8168评估板山上通过J1插座输入单一的12VDC，这是板上所有电源的源，由这12VDC产生如下电源： l  EVM_12V：12V，输入，来自外部电源插座 l  EVM_5V0：5.0V，输出，来自U16：TPS65232 l  EVM_3V3：3.3V，输出，来自U16：TPS65232。此电源派生出CPU_VDDA33USB l  EVM_1V8_A：1.8V，输出，模拟电源，来自U10：TPS65001。此电源派生出CPU_VDDA_1P8V l  EVM_1V8_D：1.8V，输出，数字电源，来自U10：TPS65001。此电源派生出CPU_VDDA18USB l  EVM_1V5：1.5V，输出，来自U33：TPS54620 l  EVM_1V0_AVS：1.0V，核使用的电源，来自U29：TPS40041 l  EVM_1V0_CON：1.0V，非核使用的电源，来自U16：TPS65232。此电源派生CPU_VDDA_1P0V l  EVM_0V9：0.9V，输出，USB PHY电源，来自U10：TPS65001 l  EVM_DDR_VTT：0.75V，输出，DDR3终端稳压器，来自U58： TPS51200 l  EVM_DDR_REF_OUT：0.75V，输出，DDR参考电源，来自U58 ：TPS51200 l  CPU_DEVOSC：1.8V，输出，器件时钟电路的电源，来自U55：TPS77001DBV 评估板电源框图： 地：          所有的地均是直接接到GND的，但是DEVOSC_VSS并不应该接到GND，而是如下图：   评估板各电源上电顺序： 可见评估板的上电时序严格满足了DM8186数据手册上的要求


转自： http://blog.csdn.net/shanghaiqianlun/article/details/6965966
