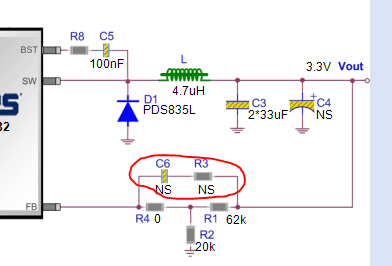

在开关电源中 反馈电压分压电阻接输出的一个电阻并联一个电容的作用是什么。如图中C1就是一个例子

2019-07-13 22:43发布

这个叫作微分负反馈。通常在电压反馈中并联在反馈通路上,主要是针对输入电压突然波动或者输出负载突然波动时,输出电压产生变化的时候增加反馈量(即反馈强度)以及时调整输出达到稳定。加快了电源的动态响应过程,使得输入电压突变或负载突变时输出波动范围减小,避免超调现象,增加稳定性。在实际使用中,如果参数配置合适,可使得开关电源即使运行在空载状态下也能稳定工作,而不会出现振荡(通常的开关电源会有假负载以增加空载时的稳定性),可取消假负载或者减小假负载的消耗功率。

开关电源中的电阻和电容串联起来有那些作用?

每部分的都有区别,在输入部分是用来吸收漏感尖峰的;在输出回路的是用来防止振铃产生造成输出纹波变大;在反馈回路是用来减小高频干扰增益防止输出电压不稳,同时也可避免振铃。其它信息:
