电源对地短路分析 王铭阳  2018.4.17
通电，查看了一下电源输入输出电压， 模组总共有12V/+5V/+3.3V/+2.8V/+1.8V_IO/+1.5V/1.1V_CORE 经过万用表测量，12V,5V.3.3V.2.8V.1.8V都正常 1.5V,1.1V无电压输出。



电源没有1.5V输出，然后经过万用表测试，发现1.5V对地短路
这短路是哪个地方引起的，进行了一番探查，

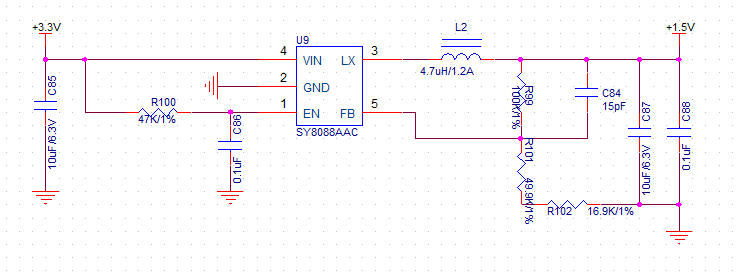

测量与电源1.5V输出的电源旁路电容C84,C87,C88，分别对地短路， LX引脚边的电感，对地短路，LX引脚对地短路
拆除C87,C88，C84，焊点均对地短路，

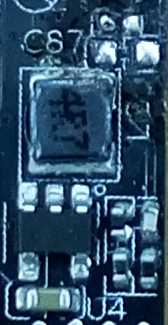

拆除电感测量，发现电感接LX一端不再对地短路，
由上可知，电源LX端到电感一段不是短路源头， 同时亦不能判定焊接电容的焊点处短路，

但是可以推断出，点A是短路源头，由此引发电源电容的一系列对地短路。
然后查看是什么地方引发的点A短路，

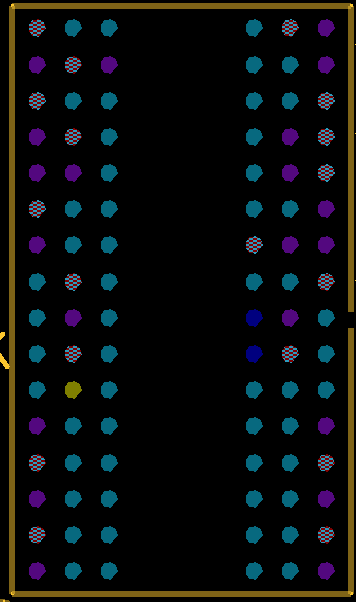

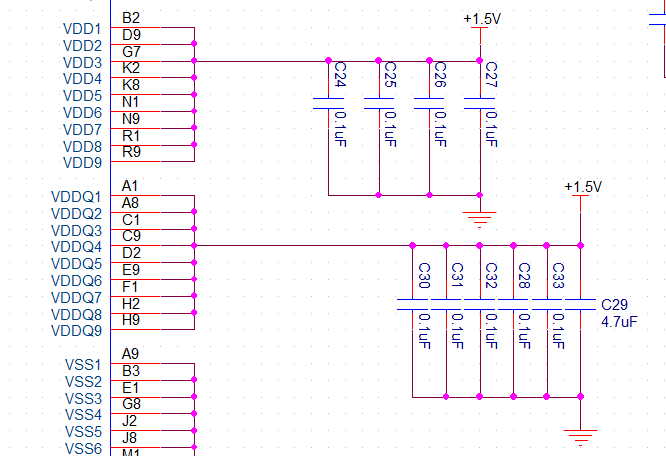

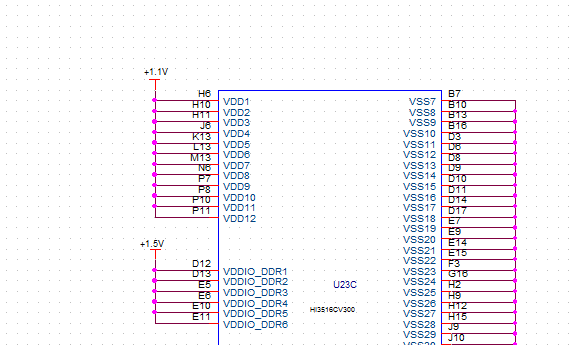

观察焊盘，并无异样， 此时，查看其余用+1.5V供电的引脚 源头指向DDR内存颗粒和主控，+1.5V大概率是DDR问题，+1.1V则是主控 首先拆除了DDR，观察DDR焊点，发现有短路，若观察无明显短路点，则测量DDR中+1.5V引脚（阴影蓝 {MOD}部分）， 若是DDR无问题则吹除主控

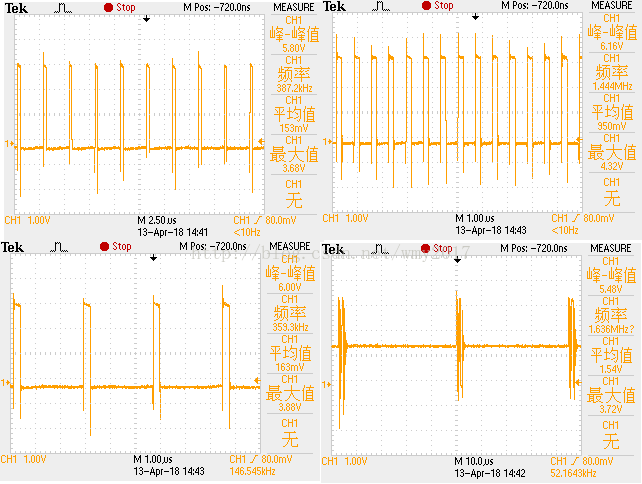

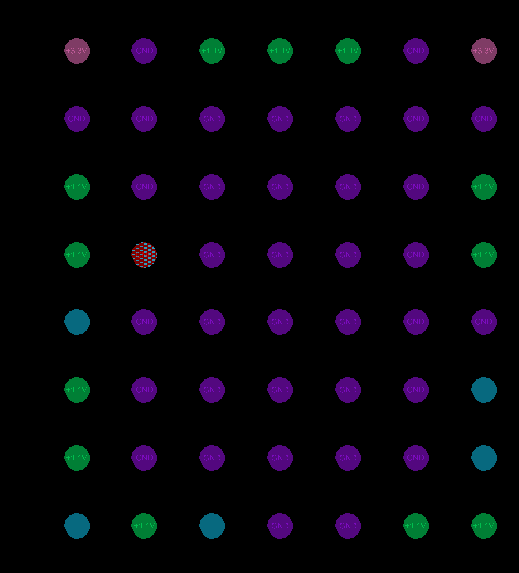

+1.1V对地短路，情况与+1.5V一致   用热风枪吹除主控，再次测量，短路消失。 由此可以得出，主控下的这一片+1.1V（绿 {MOD}）中某个点，直接短路到了GND（紫 {MOD}）。 好在，+1.1V对地短路，没有对元件造成破坏，仅仅使得电源没有正常输出1.1V电压，一些元件没有正常得到供电而已。     此外，在查出+1.5V 对地短路之前，进行了一番测量 VIN 4引脚 +3.3V正常，FB 基准是0.6V，此处无电压，EN处3.3V正常， LX处本应+1.5V，无电压。 用示波器测量LX引脚，发现输出频率不足、   到这步，再查看是否对地短路 看到电容短路，那么拆掉电容，测焊点是否短路，若是焊点短路，可排除电容击穿， 那么可以断定，是电源点的问题，将源头引至DDR和主控   +1.5V 先吹DDR再吹主控、 +1.1V 吹主控，不吹DDR 吹完后，查看是否短路消失、 更换相应器件，查看模组是否恢复正常
