orcad中注意的事情

2019-07-13 23:10发布

1.地的标识不能放到已经分配了网络的线上。 在用orcad画原理图的时候,把电源放到网络的时候需要特别的注意,如果,将电源地直接放到线上,而这根线又已经被分配了网络标号,那这个地会随已经分配了的网络号,就是地放不上去。这在实际中,经常会导致多个地的隔离系统出现问题,有的时候,想要把这些地连到一起,而没注意的把其中一个地连到了线上,结果导致,这个地与其他的地分开。 2.在16.3中进行annotate时,
mode中Update Occurrences和Updae Instances(Preferred)都要走一遍才能保证下边图中A,B两列中Part Reference的参数一样。

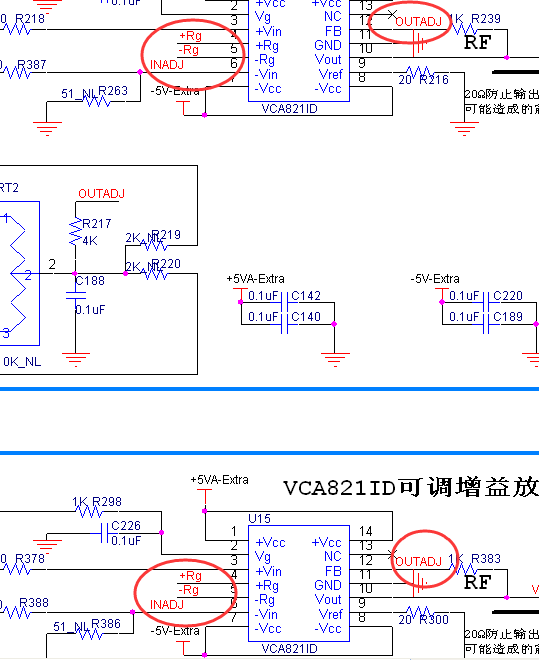

3.尽量少用annotate,假如已经开始做PCB了,然后原理图上又有改动的地方,只需用他默认添加的编号。 4.当在原理图上执行复制操作的时候要特别注意了,一片原理图复制的时候,原理图上的net是不会自动变的,并且规则检查时也不会检测到,因此在执行了复制操作后,要看看各个net号,不要走出现重复的标号,如下:
