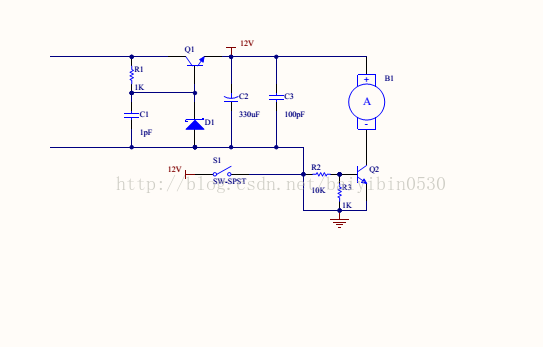

这个电路的前半部分时电源的设计，如果用LM7812集成电源成本就会太高。因此采用稳压二极管来设计稳压电源。这个12V的电源来带动马达，马达的开关又由另一个三极管控制。R1的作用是用来对D1进行限流，通过一定的电流D1就会表现出12V稳定的电压。C1，C2，C3它们拥有共同的作用，这作用就是使电源稳定。在电源的前面加电容过滤和在电源的后面加电容过滤，它们的效果是一样的。 下面分析三极管是怎么控制马达的，原理很简单就是小电流来控制大电流。为什么要加R3电阻呢？加R3电阻是因为在设计电路的时候只能有两态，要么和地相连，要么和电源相连。如果是悬空是相当危险的。悬空会被静电和雷击破坏电路。
