啥都不说直接上图

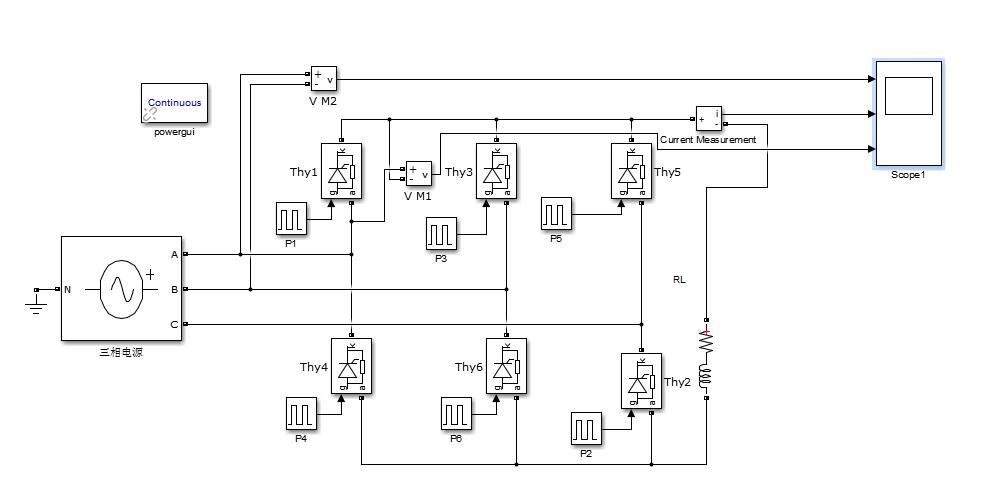

图1 六相整流

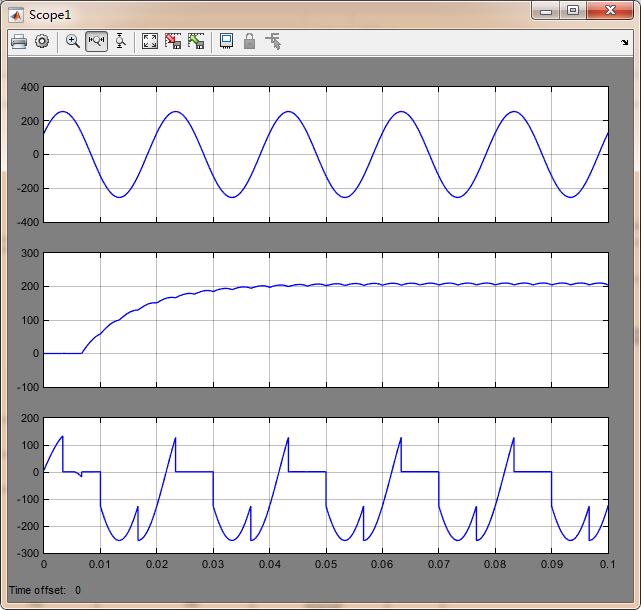

图2.整流电流图

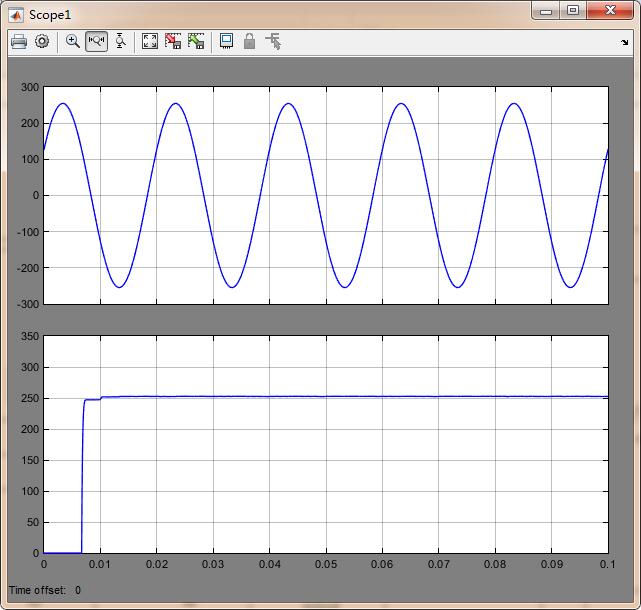

图3.整流电压图

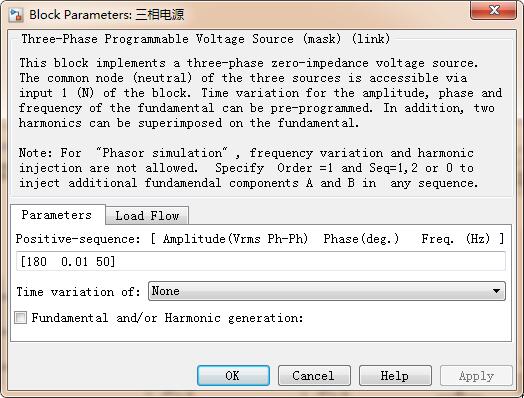

图4.三相电源参数设置

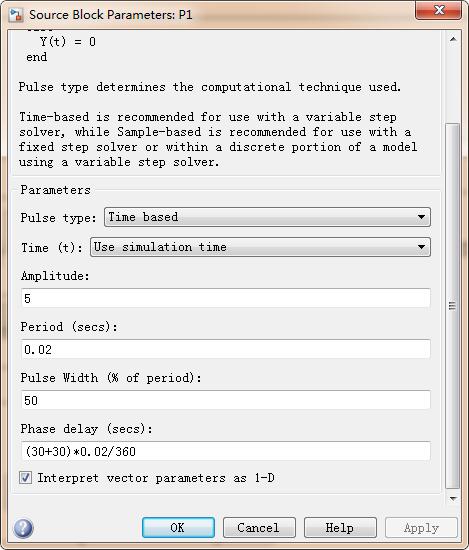

图5.脉冲参数设置

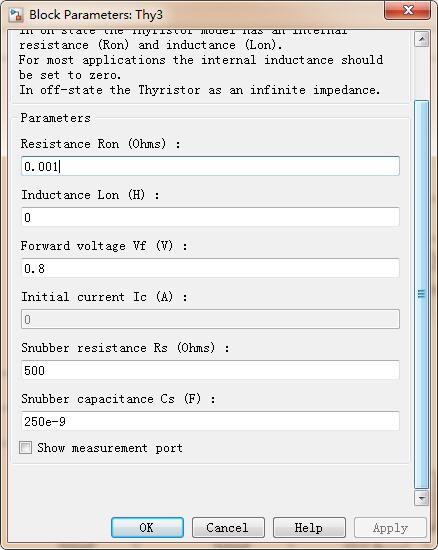

图6.晶闸管参数设置在此基础上设计一个简单的串联稳压电路

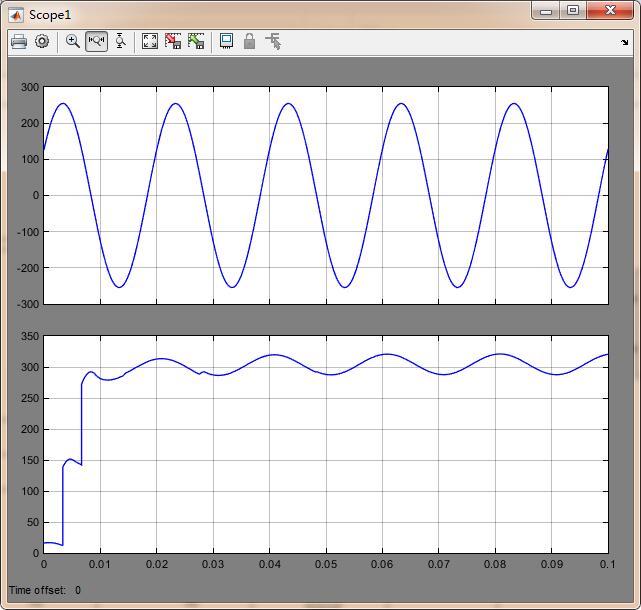

其中电容C0和C1参数为65e-4，电阻R0为0.02，R1为5000，结果图：
