一、电源方案介绍 1．此液晶电源输入电压范围为AC110～240，输出电压情况为5V／0.5A、24V/2.5A、12V/2.5A三组直流电源。 2．此电源采用Sanken公司的待机芯片STR-A6059M。 3 .PFC控制芯片FA5591 与主芯片FA5641，主芯片为反激控制芯片。 二、产品系列与机型对照 系列 整机型号 E61系列 32E61HR、37E61HR E72系列 37E72RD、37E72RG E82系列 37E82RA、37E82RD 表1-1  产品系列与机型对照 三、电源主要特点 1、本产品为自冷形式； 2、有过压，过载保护功能。电源因过压，过载，短路时会自动进入保护状态，当故障排除后电源需重新启动才能恢复工作； 3、本电路为软驱动电路，需先开机后带重载； a、24V输出电压超过27-32.5V时进入保护状态，12V输出电压超过13-18V时进入保护状态； b、当24V输出电流超过0.5-4A时进入保护状态； c、有短路保护功能。正负极短路，电源进入保护状态； 4、电磁兼容要求。符合GB9254  B级的要求； 5、电源工作效率大于80%（输入电压为220V满载时）； 6、满载时功率因素大于0.90； 四、电源组件主要器件了解　 1、市电输入电路与整流滤波电路：由电感、电容组成的低通滤波器组成。 2、PFC（功率因数校正）校正电路，由FUJI控制芯片FA5591组成。 3、控制电路：这部分电路由两部分组成。 Ａ：副电源（+5待机开关稳压电路）；由Sanken公司的STR-A6059M组成。 　　此电路为反激式电路，STR-A6059M 集成了开关管MOSFET管，为集成块。 Ｂ： +24V、12V主开关稳压电路。由FUJI芯片FA5641控制开关管，与 它控制的开关管组成了反激式电路。 4、各控制电路输出整流稳压电路。 　　　　　输出整流电路由二极管组成的半波整流电路。 5、还有保护电路和反馈电路
图1-1 电源组件实物图解（正面）
图1-2 电源组件实物图解（背面） 五、电源组件信号流程框图

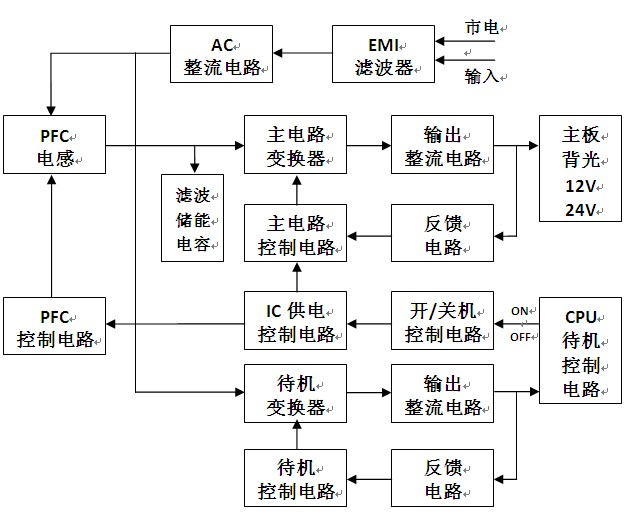

液晶电源都有严格的时序控制:接通电源,副电源产生待机5V电压至主板，主板CPU开始工作，当整机处于待机状态，主板CPU接收到开机指令（按遥控器或本机按键上的开机键），CPU发出开机指令至电源板ON/OFF脚，促使供电控制电路工作，给主DC-DC电路和PFC电路供电，然后产生主板和背光（恒流）板所需要的12V和24V电压。信号流程图见图1-10。 图1-3 电源框图 六、电源组件单元电路原理图解 1、EMI防护与滤波电路 交流输入与EMI滤波电路。基本工作过程为，市电经由V601、CX6001、L600、CY601、CY602、CX6002、L601、BD1等组成的整流滤波电路后转变成脉动直流.
CX6001、L600、CY601、CY602、CX6002、L601等组成的整流滤波电路主要是防止外界的杂讯信号对电源的干扰以及电源的开关杂讯对电网产生的干扰。此部分电路的作用就是我们熟称为的EMI抑制电路。

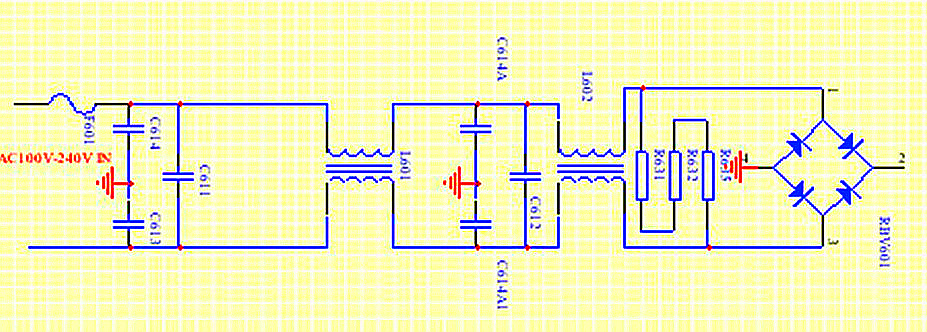

图1-4  EMI滤波电路 2、 待机电路
此待机芯片为Sanken公司的STR-A6059M，它是一个集成块，里面集成了控制芯片与开关管。它的外形如图所示：
STR-A6059M 外形图 待机电路由待机控制芯片IC100（A6059M）与T603以及D106等元器件组成一个反激式电路。此电路输出一个稳定的5V电压。它能够带动一个0.5A的负载。 交流输入的电压经过桥堆整流后再经D402隔离，经C508/C509储能，经变压器T603到IC100里面的开关管，从而形成一个开关回路。与输出整流电路构成一个反激式电源电路。此反激式电路输出一个稳定的5V电压，此5V电压主要给LED主机上的待机CPU供电。使整机处于待命状态中。在该电源中，IC100为一集成有开关管的脉宽调制稳压模块.

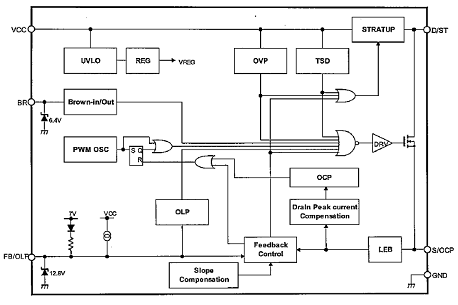

此待机芯片为Sanken公司的芯片，里面集成了控制电路与开关管。此芯片最大功率可做到14Ｗ左右。内部方框图如下图。
STR6059M 内部方框图 ★引脚功能： l Pin1脚OCP脚，即芯片的功率检测脚。此脚大于1Ｖ的电压时，芯片保护动作启动。 l Pin2脚为芯片的启动脚。 l Pin3脚为芯片的接地脚。 l Pin4脚为反馈脚，将输出的电流情况通过此脚反馈给芯片，从而去控制开关管的导通时间，来达到输出电流变化时达到输出电压恒定的作用，即不管输出负载怎么变化，输出电压始终会保持一个恒定的电压范围，从而达到稳压作用。在线路图中通过光电耦合器传递给反馈脚。如线路图中的U3。 l Pin5脚为Vcc脚，此脚为芯片的能源供应脚。 l Pin6脚为空脚 l Pin7脚与Pin8脚为芯片的高压输入脚。 3、 主电源（PFC和DC-DC）电路 主电路由PFC电路（IC609与L603等组成PFC）与反激电路（IC607与T601组成）两部份构成. 由PFC电路（是一个升压电路）输出后的稳压的380V-400Ｖ的直流电压送至（IC607与T601组成的）反激式开关稳压电源，经变压器T601后输出稳定的 +24V／2.5A和+12V／2.5A 两组电压。 3.1、PFC电路
此有源PFC的控制芯片为FUJI公司的FA5591，它是电流临界模式的PFC控制芯片,采用临界电流控制模式，外形如图：
FA5591内部方框图
★  FA5591引脚功能及特点： l  Pin1脚为芯片的FB 反馈电压输入。 l  Pin2脚为芯片的补偿电路，误差放大器的输出脚。 l  Pin3脚为设置最大的导通时间。 l  Pin4脚为设置延迟时间，通过设置阻值改变自零交叉时间起的导通延迟时间。 l  Pin5脚为电流感应输入。 l  Pin6脚为接地 l  Pin7 输出 l  Pin8为Vcc端子，为芯片提供电源。 ★  FA5591的特点： l 删除了电压检测电阻从而降低待机功耗。 l 高精度过流保护：0.6V+ - 5％ l 通过采用最大频率限制提高轻载效率。 l 启动时无音频异响，软启动和OVP等功能 l FB引脚上可以有开路和短路保护功能。 l 有VCC欠压锁定功能。 3.2、主电路（DC-DC）电路 主芯片FA5641功能及特点： FA5641是由FUJI公司开发的一款高性能SMZ的电流模式控制器，专为离线和DC-DC变换器应用而设计。它属于电流型单端PFM调制器，具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点，可精确地控制占空比，实现稳压输出，所以，为设计人员提供只需最少的外部元件就能获得成本效益高的解决方案，在实际中得到广泛的应用。 ★  FA5641有以下性能特点： l 8 脚封装 ( DIP/SOP ) 的准谐振（QR）IC l 内置500V 启动线路 l 轻载时进入burst 方式，实现低的待机功耗 l 低噪音，高效率 l 高驱动MOSFET的能力，200W输出 l 高精度的OCP和OVP功能 l
 1ms 固定的软启动时间 FA5641内部结构   ★  各引脚功能说明 l  引脚1：ZCD ---过压检测、电流检测端子 l  引脚2：FB----电压控制以及过负载检测端子         l  引脚3：IS -----输出、输入电流检测，待机信号检测。 l  引脚4：GND-----控制部分接地端子 l  引脚5：OUT-----输出 l  引脚6：VCC------ Vcc端子，为芯片提供电源。 l  引脚7：NC------NC l  引脚8：VH-----高压检测 4、 整体的各电路的描述以及各电路之间的相互关系 4.1、工作过程： 只要我们接上电源插座，待机电路将开始工作。待机电路工作的目的是给主板中的待机芯片供电，以及遥控接受器供电。同时还给电源本身的变换器的控制芯片供电。 其主电路受控于待机控制信号，由主板中的待机控制芯片发出控制信号，来控制主电源控制芯片的Ｖcc，即芯片的工作电压，用以达到控制主电压的有无。 当遥控接受到开机信号后，由主板待机CPU输出一个开机的高电平，此高电平将使Q104导通，经光耦IC102,使Q101导通．从而为IC607、 IC609提供工作电压，使它们开始工作。CI609工作，将经过升压二极管D402输出一个稳定的380Ｖ-400Ｖ的直流电压，此电压给主电路工作提供稳定的电压，FA5641主电路将此电压变换成一个稳定的24Ｖ、12V输出电压。 4.2、待机控制过程为： A：本电源由T603，IC100，IC101，IC103，D106等组成一个简单的反激电路，此电路将市电经整流后的电压转换成一个稳定的+5V输出电压. 此电压只要将交流电源接上就应有输出，它主要给主板中的CPU提供一个工作电压，使它维持在工作状态，以便接受遥控开关机信号。 B：控制方式：本电源为高电平控制方式，即高电平时输出+24V与+12V，低电平时不输出电压，它主要控制IC607与IC609的VCC电压（IC的工作电压）。 C：控制过程，当CPU接到一个开机信号时将输出一个高电平到Q104的基极，此电压使Q104饱和导通，经IC102，使Q101导通，从而使IC609与IC607开始工作，于是将提供一个+24V与+12V的输出电压。当IC609工作后，IC609输入的电压是一个稳定的380-400Ｖ的电压。以上为整个控制过程。 七、电源组件常见故障速查表 序号 故障现象 故障部位（位号） 器件名称 失效件型号 故障排除措施 备注 1 无5V IC100 集成电路 A6059H 更换 内部损坏 2 无5V R105 贴片电阻 100欧姆 更换 开路 3 无5V T603 变压器 5123-06052T-00 更换 性能不良 4 三无 D401 整流桥堆 D10SB60 更换 短路 5 三无 D402 整流二极管 YG982S6RSC 更换 开路 6 无380V L603 电感 4846-023810-90 更换 性能不良 7 无380V C508 电容 450V/100uF 更换 性能不良 8 无380V IC609 集成电路 5591 更换 损坏 9 无IC供电 T603 变压器 5123-06052T-00 更换 性能不良 10 无IC供电 R106 贴片电阻 2.2欧姆 更换 开路 11 无IC供电 ZD600 稳压二极管 20V稳压管 更换 短路 12 无IC供电 IC102 光耦 PC817C 更换 性能不良 13 无12V/24V IC607 集成电路 5641 更换 损坏 14 无12V/24V M602 MOS 管 2SK3673 更换 损坏 15 无12V/24V T601 变压器 5101-06012T-00 更换 性能不良 16 无12V/24V Q102 三极管 2222A 更换 损坏 17 无12V/24V IC104 光耦 PC817C 更换 损坏 表1-2  常见故障速查表
