DM8168 layout

2019-07-13 23:26发布

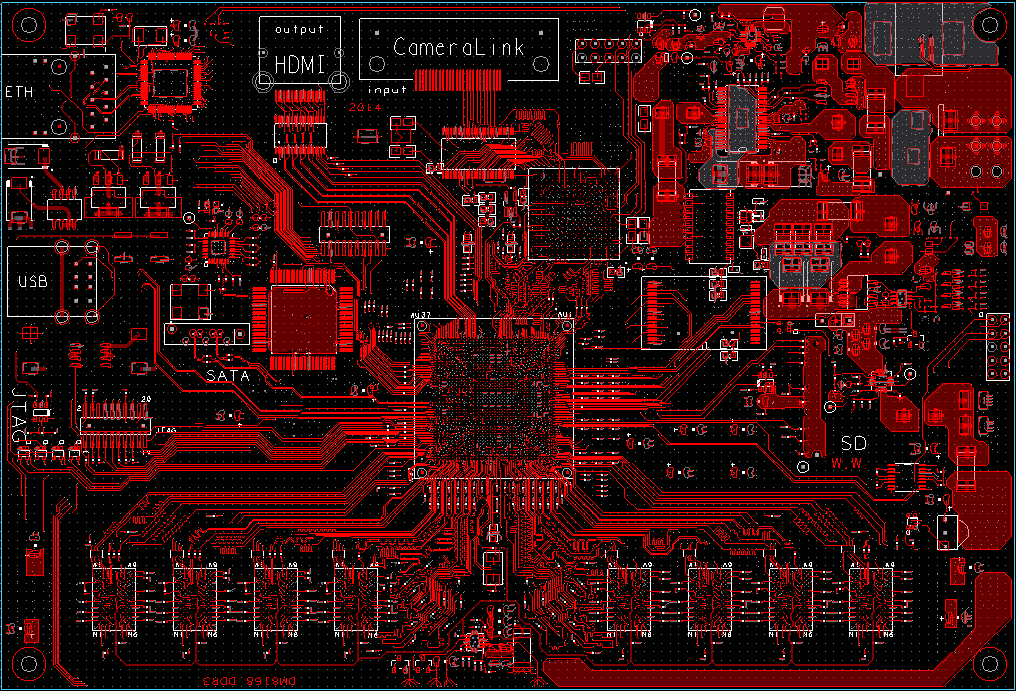

我们学到了以前的系统板的教训,新的版本号DM8168烤。。。 一级:电源、DM8168、DDR3、FPGA、CPLD、Nandflash、USB、以太网络、SATA、JTAG等待。的地面电源部充分。并不意味着他们的过孔,功率输出通过通孔和内层铜层连接,确保DM8168供电充足。1V0_AVS非常重要,所以特意做的非常细致,这个电源供应不上。DM8168连系统都启动不起来。产生AVS的电源芯片发热量非常大,假设没有能及时散发热量,将不能正常工作输出正常电压,採取的方法是在芯片的正下方也就是底层覆了长方形的铜。用通孔与芯片底面相连。差分视频输入端匹配电阻紧贴着接收端芯片管脚放置。用到差分走线的地方非常多。设置的约束值是1mil。有时候非常不好拉。为了节省面积。将SD卡插座放在了背面。DDR3的禁布区基本没走线,远远地绕开了。该差分的差分,该等长的等长。

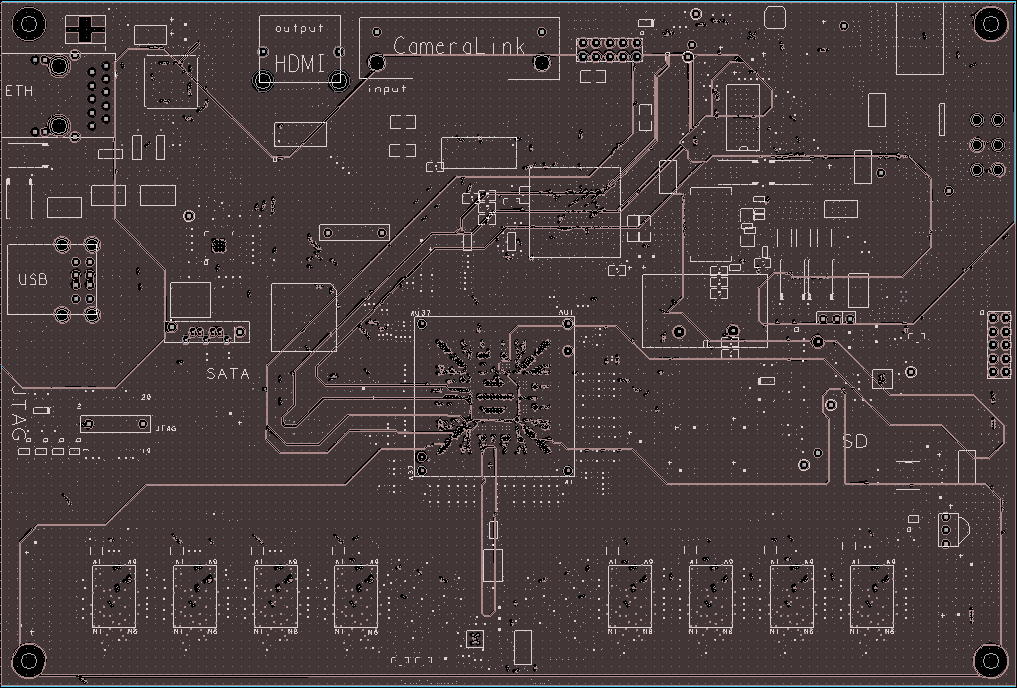

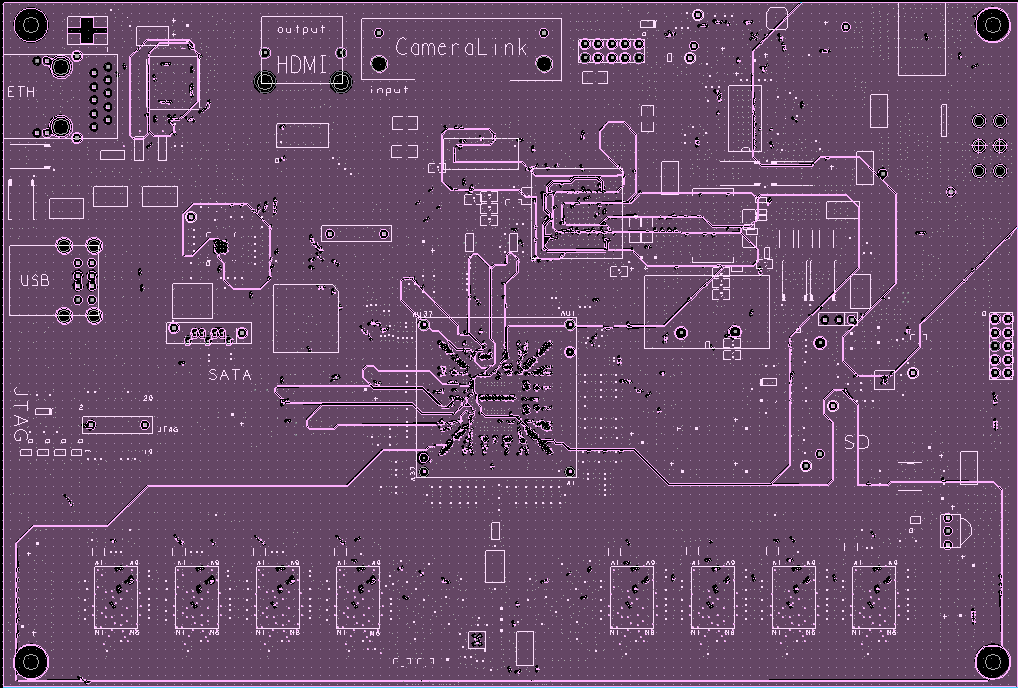

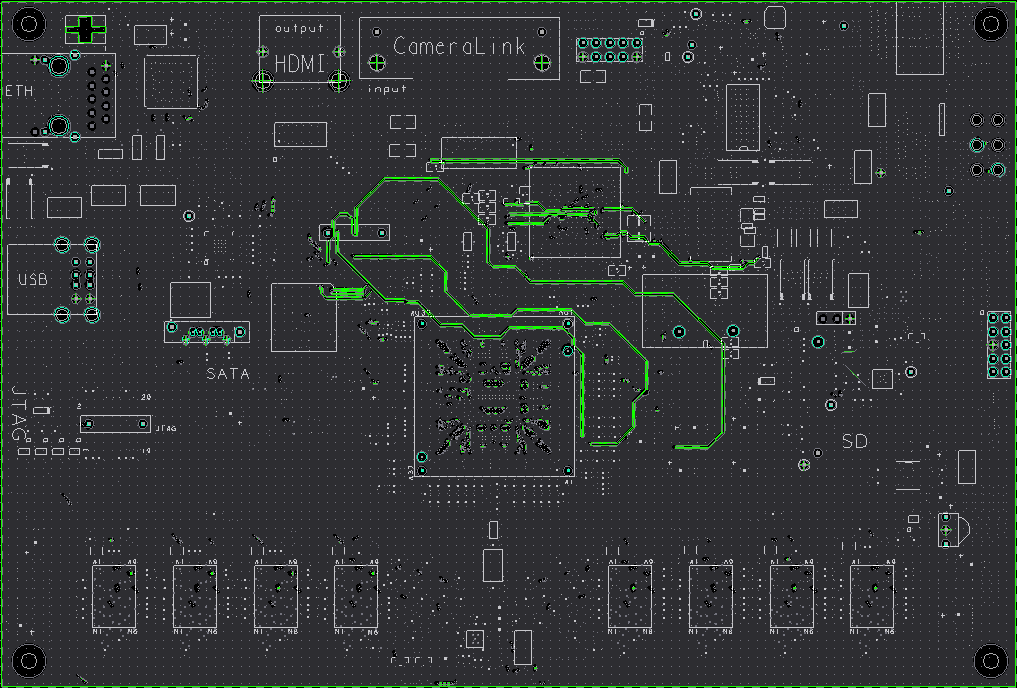

第二层:地层。第二层和第五层都是地层。 第三层:电源切割情况DDR 1V5、USB 1v8、USB 3V3、1V0_AVS、HDMI电源、12V、3.3V。 第四层:电源切割情况DDR 1V5、USB 0V9、1V8_A、1V8_D、1V0_CON、5V、3.3V。

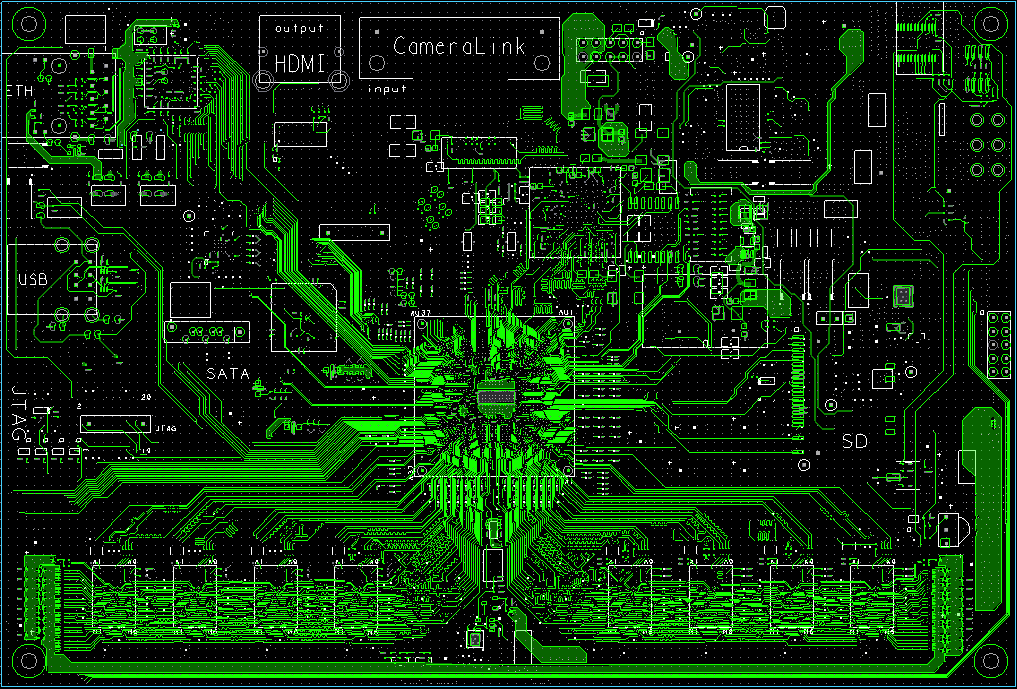

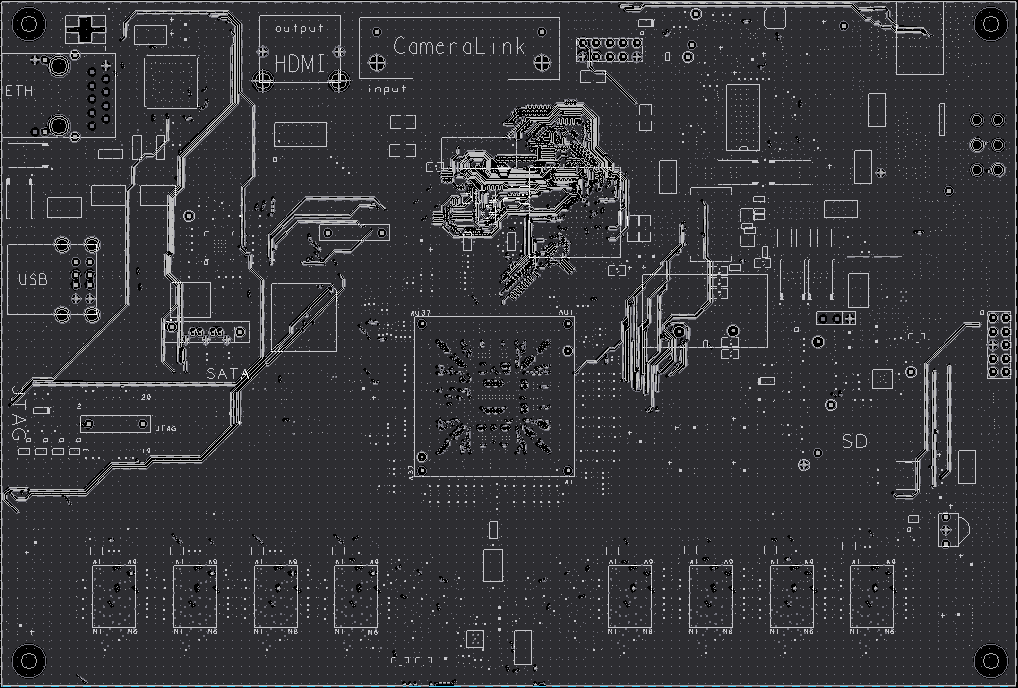

第五层:地层。迫不得已没有空间走线了。地层走两根线。 第六层:底层。放置了FPGA的flash和SD卡插座。电源须要远距离传输。用宽的多边形铜皮来走线。
