电源分类: 主要分两种: DC/DC 和 LDO, 两种特性如下: DC/DC: 即直流变压器.分buck(降压),boost(升压),buck-boost(升降压).效率高,成本高,大电流使用,不过有纹波问题.
LDO: 即低压差线性稳压器, 只能降压. 效率低,成本低, 纹波较小.

DC/DC的电源输出大小可以通过PWM或者PFM控制.
PWM控制型效率高并具有良好的输出电压纹波和噪声;
PFM控制型即使长时间使用,尤其小负载时具有耗电小的优点.

RK818:
框图如下:


1. 4个DC/DC(Buck1-Buck4),供系统核心电压,例如vdd_core, vdd_gpu, vdd_ddr.
2. 10个LDO, 供其他模块,例如lcd,camera等.
3. I2C用于rk818完成上电之后的再次配置.
4. 内部自带RTC,保存时间信息.
5. INT: 用于通知cpu相应的中断事件,有过流,过压,充电,低电量, RTC闹钟等.
6. SLEEP: 控制PMIC是否进入sleep模式, 有些电源会降压,有些会被关闭.
7. PWRON: 用于控制PMIC开关电,低电平有效.
8. NRESPWRON: Power up完成后, 此引脚被拉高, 可通知cpu上电完成.
9. BAT: 直接外接电源.

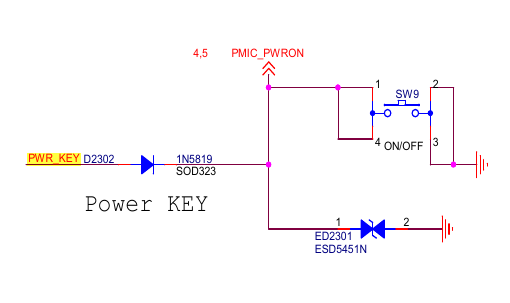

上电部分: 原理图:
上电过程:
BAT_1处接上电源,VCC_SYS直接上电输出, 按下power key后, PMIC_PWRON被拉低, PMIC开始启动,
上电输出完成后,发送Reset信号给cpu, cpu开始上电启动, 系统开机后通过I2C重新配置PMIC.

状态切换:

参考: DCDC/LDO: https://zhidao.baidu.com/question/150070110.html
RK818_datasheet_EN_V0.6.pdf
