在电路设计中，稳定的电源至关重要，尤其是一些对电源纹波要求比较高的负载，更是需要稳定的电源。 下图是该电源设计的整的原理图，下面，我们来对该原理图进行分析。

（1）输入端

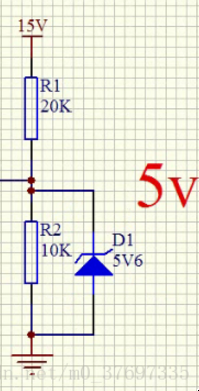

我们需要5V的电压作为输入， 由于该假设该拥有15V的电压源，我们采用电阻分压的形式获得5V的电压，由于此处仅要求产生的电压是稳定的，而不需要此电压对外供给大电流，所以此处应选阻值比较大的电阻（阻值的比例按需求选取），这样可以减少系统的功耗，精度当然也要尽可能的高，这样才能保证5V的电压是准确的 。 R2处接了一个稳压二极管，目的是防止R2虚焊，造成R1处的电压达到15V，可能给后面造成毁灭性的破坏，这个管子就是为安全而生的。

（2）中间的反馈电路

前面，我们获得了5V的电压源，我们把它作为输入。 此处LM358实现的是一个跟随器的功能，此处是扩展的跟随器，常见的跟随器可以看我的另外一个博文->链接. 15V的电压是给电路的输出端提供足够的电流，R3是一个限流电阻（为了防止15V电压刚载时，由于三极管c、e极之间存在的结电容，会有一个瞬间导通的电流，也称浪涌电流，该电阻是为了限制这个电流而产生的），R4也是起到一个限流作用，三极管实现的是小电流控制大电流的作用。 具体分析一下该电路的工作原理：电路启动 -> 与输入端的电压比较，当输出电压的电压过大（过小） -> 运放器的负输入端与正输入端进行比较，由于该处实现的是跟随器，造成运放的输出端电压变小（变大），如此不断的进行反馈控制输出端的电压，从而实现输出端电压的稳定。（此处R4的阻值要比较小，才能使扩展的跟随器接近传统的跟随器）。
