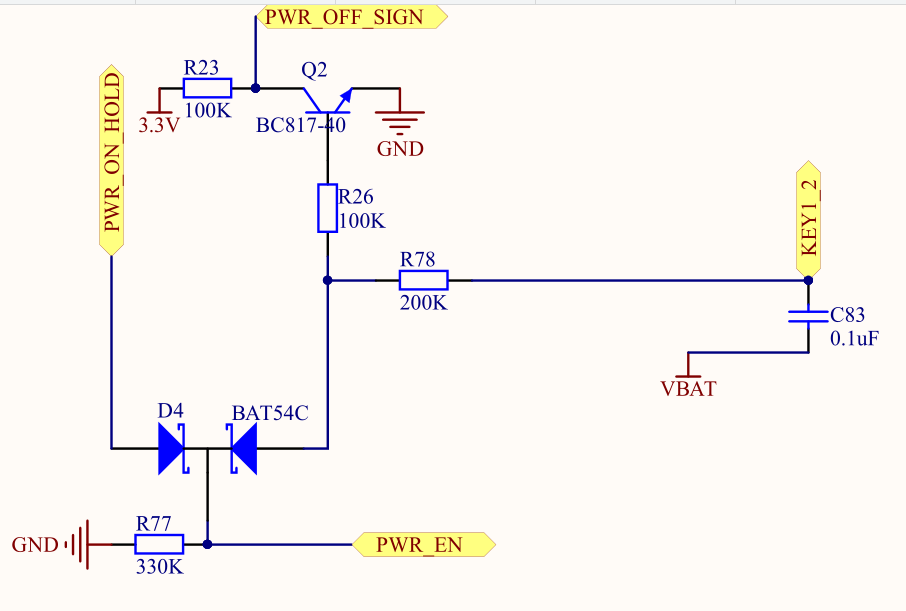

原理图如下：
PWR_EN连接至电源使能引脚；
PWR_ON_HOLD和PWR_OFF_SIGN分别连接至MCU的GPIO；
原理：
开机原理：按开机/关机按键后，PWR_EN拉高电平，电源使能供电，此时MCU运行，把PWR_ON_HOLD设置为“1”，即高电平，松开按键后电源仍使能；
关机原理：按开机/关机按键，Q2导通，MCU检测PWR_OFF_SIGN电平为低，设置PWR_ON_HOLD为“0”，电源关闭，可以检测按键长按后关机，这样按键短按可以作为普通功能使用；
PWR_EN连接至电源使能引脚； PWR_ON_HOLD和PWR_OFF_SIGN分别连接至MCU的GPIO；
原理：
开机原理：按开机/关机按键后，PWR_EN拉高电平，电源使能供电，此时MCU运行，把PWR_ON_HOLD设置为“1”，即高电平，松开按键后电源仍使能；
关机原理：按开机/关机按键，Q2导通，MCU检测PWR_OFF_SIGN电平为低，设置PWR_ON_HOLD为“0”，电源关闭，可以检测按键长按后关机，这样按键短按可以作为普通功能使用；
