一、电源部分的设计

1、USB插座供电电源设计 其中VCC出去即为整体电路板的电源起始处； 因为USB基本上从AT或者ATX上接入，大多为开关电源，能够自动调节电流大小，很不稳定。 故VDD出来后会加上去耦电容，滤波稳定电源。 并且会加上电源指示灯的电路。 通过六角启动开关的一边进行VDD到VCC的联通，然后对VCC进行电源指示，并且将该VCC进行3.3V的转换， 最后在进行3.3V的电压引出使用。 2、利用插头（电池供电或者220转5v的充电头）电源设计 首先电阻丝的过流保护，出来有去偶电容的稳定 接着利用六角开关进行另一组的转为VCC，接着进行去偶稳定

二、LED灯的电阻设计

单片机中发光二极管的通过电流是3-10mA，在通电后LED的压降为1.7V所以加在电阻上的电压为5-1.7=3.3，在基础上 能通过3mA的电流，故电阻值为1K左右。（注意端口给的为低电压假设为零，实际上比零大） 问题： 单片机中的引脚电流为多大？

三、USB串口（RS232是一种传输协议，MAX3232是一种电平转换芯片）

单片机和电脑之间的通信，可以通过串口、USB等方式，其中电脑中有USB和串口两种电平， 1——串口——串口（max3232） 2——USB——串口（一头USB，一头是232头）其中电脑插USB（需要有转换电路max3232） 3——USB——TTL（TTL一端直接用4根线连接在板子的串口引脚上）（需要有转换电路:USB电平转为TTL 和驱动驱动程序CH340、PL2303） 备注：https://blog.csdn.net/czg13548930186/article/details/78334255 USB转为板上的串口——>要考虑USB电平到TTL的电平的转换 其中P7是3*2的排插，中间3、4是连接到MCU的PA9和PA10上的。 P8是对应下面的USART3，在MCU上的PB10和PB11。 备注：尤其注意232中的针脚类型——:>是不同的接口，可以直接用两个数据接口即可(23) SP3232和MAX3232均是232电平和TTL电平的装换芯片，由图中可以看出有两对输入输出： ——>DIN1与DOUT1 ——>DIN2与DOUT2 备注（RS485_RX/RS485_TX 连接在 P7 上面，通过 P7 跳线来选择是否连接在 MCU 上面， RS485_RE 则是直接连接在 MCU 的 IO 口（ PD7）上的）

四、下载电路（JLink与SWD模式）

一旦用了JTAG的电路，即代表可以用JTAG和SWD两种模式           标准的 JTAG 接法，但是 STM32 还有 SWD 接口，SWD 只需要 2 根 线（SWCLK 和 SWDIO）就可以下载并调试代码了，这同我们使用串口下载代码差不多，而且 速度非常快，能调试。所以建议大家在设计产品的时候，可以留出 SWD 来下载调试代码，而 摒弃 JTAG。STM32 的 SWD 接口与 JTAG 是共用的，只要接上 JTAG，你就可以使用 SWD 模 式了（其实并不需要 JTAG 这么多线），当然，你的调试器必须支持 SWD 模式，JLINK V7/V8、 ULINK2 和 ST LINK 等都支持 SWD 调试。

五、存储器电路

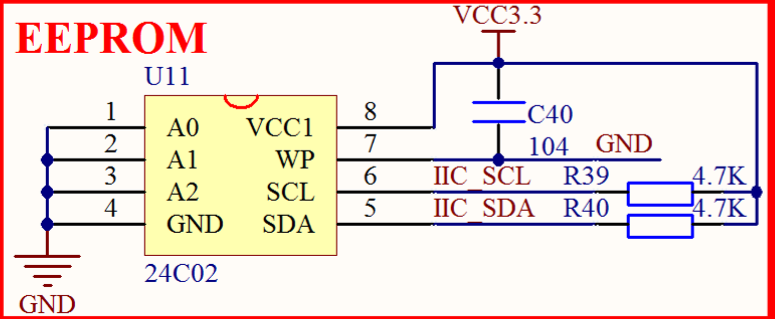

备注：型号为——IS62WV51216，容量为1M 字节，该芯片挂在STM32 的 FSMC 上。这样大大扩展了 STM32 的内存（芯片本身有 64K 字节），从而在需要大内存的场合 备注：24C02——芯片的容量为 2Kb，也就是 256 个字节，对于我们 普通应用来说是足够了的。当然，你也可以选择换大容量的芯片，因为我们的电路在原理上是 兼容 24C02~24C512 全系列 EEPROM 芯片的。 这里我们把 A0~A2 均接地，对 24C02 来说也就是把地址位设置成了 0 了，写程序的时候 要注意这点。IIC_SCL 接在 MCU 的 PB6 上，IIC_SDA 接在 MCU 的 PB7 上，这里我们虽然接 到了 STM32 的硬件 IIC 上，但是我们并不提倡使用硬件 IIC，因为 STM32 的 IIC 是鸡肋。

六、模式选择和复位电路

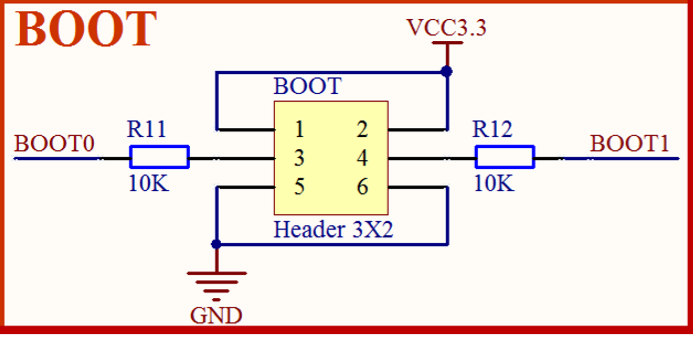

备注：如果想让 STM32 一按复位键就开始跑代码，则需要配置 BOOT0 为 0，BOOT1 随便设 置都可以。这里 ALIENTEK 战舰 STM32F103 专门设计了一键下载电路，通过串口的 DTR 和 RTS 信号，来自动配置 BOOT0 和 RST 信号，因此不需要用户来手动切换他们的状态，直接串口下载软件自动控制，可以非常方便的下载代码。

七、其他应用电路

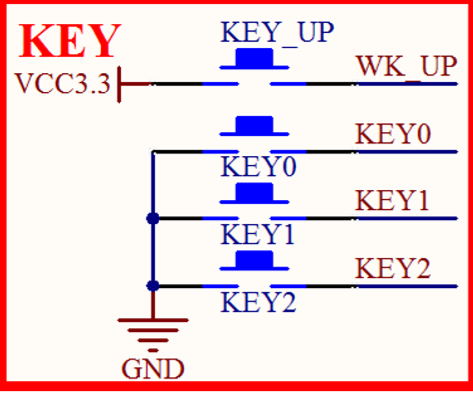

、 备注：未用上拉电阻式的电路（32IO口在输入模式下会有内部的上拉电阻） 备注：注意两者提供的电压均为3.3，若是5V则需要改变电阻的值 备注：TFT_LCD 是一个通用的液晶模块接口，支持 ALIENTEK 全系列 TFTLCD 模块，包括： 2.4 寸、2.8 寸、3.5 寸、4.3 寸和 7 寸等尺寸的 TFTLCD 模块。LCD 接口连接在 STM32F103ZET6 的 FSMC 总线上面，可以显著提高 LCD 的刷屏速度。  图中的T_MISO/T_MOSI/T_PEN/T_SCK/T_CS连接在MCU的PB2/PF9/PF10/PB1/PF11上， 这些信号用来实现对液晶触摸屏的控制（支持电阻屏和电容屏）。LCD_BL 连接在 MCU 的 PB0 上，用于控制 LCD 的背光。液晶复位信号 RESET 则是直接连接在开发板的复位按钮上，和 MCU 共用一个复位电路。  备注：接口用来连接 NRF24L01 或者 RFID 等无线模块，从而实现开发板与其他设备的无线数 据传输（注意：NRF24L01 不能和蓝牙/WIFI 连接）。NRF24L01 无线模块的最大传输速度可以 达到 2Mbps，传输距离最大可以到 30 米左右（空旷地，无干扰）。 备注： P6 是接口可以用来连接 ALIENTEK OLED 模块或者 ALIENTEK 摄像头模块。如果 是 OLED 模块，则 FIFO_WEN 和 OV_VSYNC 不需要接（在板上靠左插即可），如果是摄像头 模块，则需要用到全部引脚。   其中，OV_SCL/OV_SDA/FIFO_WRST/FIFO_RRST/FIFO_OE 这 5 个信号是分别连接在 MCU 的 PD3/PG13/PD6/PG14/PG15 上面，OV_D0~OV_D7 则连接在 PC0~7 上面（放在连续的 IO 上，可以提高读写效率），FIFO_RCLK/FIFO_WEN/OV_VSYNC 这 3 个信号是分别连接在 MCU 的 PB4/PB3/PA8 上面。其中 PB3 和 PB4 又是 JTAG 的 JTRST/JTDO 信号。 所以在使用 OV7670 的时候，不要用 JTAG 仿真，要选择 SWD 模式（所以我们建议大家直接用 SWD 模式 来连接我们的开发板，这样所有的实验都可以仿真！）。  特别注意：OV_SCL 和 JOY_CLK 共用 PD3，OV_VSYNC 和 PWM_DAC 共用 PA8，他们 必须分时复用。在使用的时候，需要注意这个问题。
