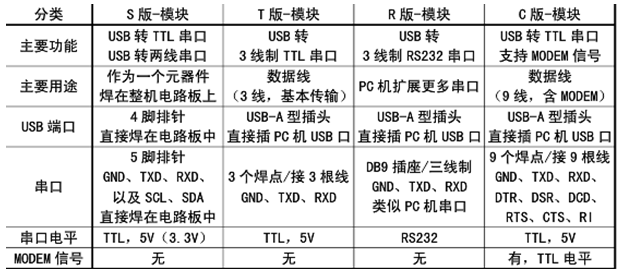

一 Usb转串模块原理： 原理：单片机的TXD、RXD是TTL电平，所以你得万变不离其宗的将其它信号转成TTL电平，只有这样给单片机下载程序才有可能成功！其中CH340、PL2303等芯片是直接将USB信号转换为TTL电平或者TTL电平转换为USB信号，而MAX232等芯片是将TTL转换为RS232信号或者将RS232信号转换为TTL. 常用芯片区别： MAX232：外围电路简单，但是占用pcb面积大，不美观 PL2303：水货多不稳定，外围电路复杂，成本低 CH340：稳定，外围电路简单，成本相对高 计算机和MCU通信的方法： 1.只有串口接口的台式机（很老） 交叉串口线>>>MAX232芯片>>>MCU（单片机） 2.既有串口接口又有USB接口的电脑(台式机) (1)电脑串口接口>>>交叉串口线>>>MAX232芯片>>>MCU（单片机） (2)电脑USB接口>>>USB转串口线>>>MAX232芯片>>>MCU（单片机） (3)电脑USB接口>>>USB2.0数据线>>>PL2303或CH340>>>MCU(单片机) 3.只有USB接口的电脑（笔记本） (1)电脑USB接口>>>USB转串口线>>>MAX232芯片>>>MCU（单片机） (2)电脑USB接口>>>USB2.0数据线>>>PL2303或CH340>>>MCU(单片机)   计算机和MCU通信的原理： (1)交叉串口线原理：信号线交叉，导线作用 (2)USB转串口线原理：USB接口>>>PL2303或CH340>>>MAX232>>>9针接口 (3)USB2.0数据线原理：信号线直连，导线作用   信号分析： 电脑串口接口>>>电脑输出232电平信号>>>MAX232芯片>>>TTL电平 电脑USB接口>>>电脑输出USB电平信号>>>USB转串口线>>>232电平信号>>>MAX232芯片>>>TTL电平 电脑USB接口>>>电脑输出USB电平信号>>>PL2303或CH340芯片>>>TTL电平 二 常用模块 Usb模块根据硬件电路以及接口方式不同，分为四种：如下：

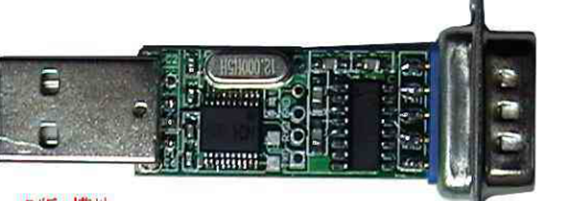

R板模块：（提供232电平）

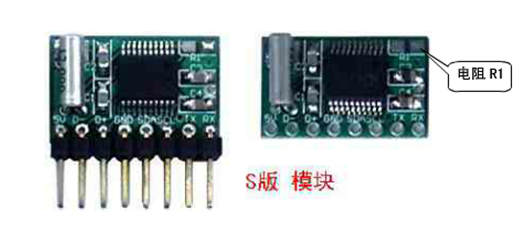

R板模块右端DB9插座，与计算机普通串口类似，为提供MODEM信号，只有最常用的GND,TXD,RXD信号，实现三线制RS232串口。 S板模块:（提供TTL电平）

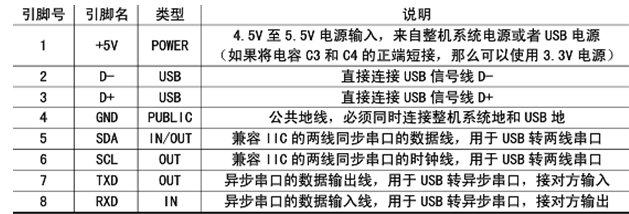

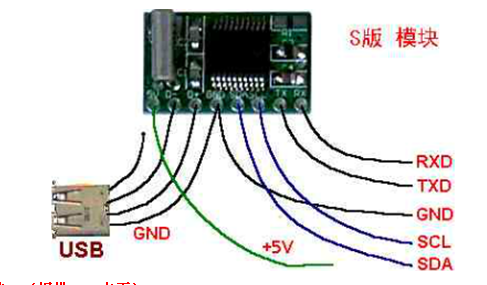

  默认情况下，S版模块的电阻R1没有焊接，模块工作于USB转异步串口方式，如果焊接了R1(2k,尺寸0805或0603)，模块工作于USB两线转串口方式。 S版模块的+5v电源一般来自整机系统或设备自带的电源，如果系统本身没有电源，那么可以与整机系统一起使用USB总线提供的+5v电源。

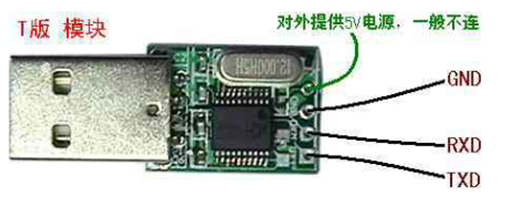

T版模块:（提供TTL电平）

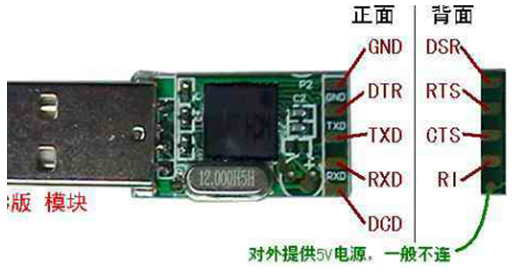

应用是焊接三根线，实现三线制的TTL串口。与单片机串口通信时，模块的RXD连接单片机的TXD,模块的TXD连接单片机的RXD。 G版模块:（提供TTL电平）
与计算机串口类似，含MODEM信号，应用时焊接三根线或9根线。区别是：模块是TTL电平，计算机串口为RS232电平 三 usb转串驱动 CH340G驱动 http://pan.baidu.com/s/1o8tWVX4
