精密整流电路（AD630）

2019-07-13 23:46发布

站内文章 / 电源技术
12833 0 1466

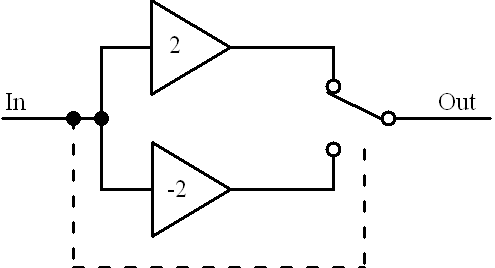

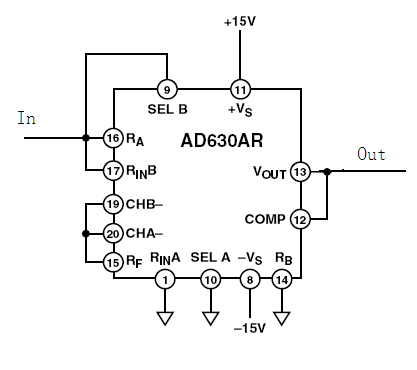

以前，我曾写过6篇博客，介绍了几种常见的精密整流电路的实现方法。 http://blog.csdn.net/liyuanbhu/article/details/7909790 http://blog.csdn.net/liyuanbhu/article/details/7897460 http://blog.csdn.net/liyuanbhu/article/details/7884938 http://blog.csdn.net/liyuanbhu/article/details/7874457 http://blog.csdn.net/liyuanbhu/article/details/7874229 http://blog.csdn.net/liyuanbhu/article/details/7872742 不过那些电路都至少需要用到3到4个器件，相对来说有些麻烦。是否有专用的芯片来实现这个功能呢？这两天在无意中翻看一篇文章(Strain Gage Measurement Using an AC Excitation)时看到了下面的电路。这个电路的增益为2。 图 1 利用AD630实现精密整流电路 这个电路的工作原理可以用下图来说明。AD630内部的两个运放构成了增益为2的同向与反向放大器，然后用模拟开关来切换这两路。当输入信号为正时，模拟开关打到同向放大器那端，输入信号为负时，模拟开关打到反向放大器那端。 图 2 工作原理 上面的电路的增益为2，利用AD630还可以实现其他倍数的增益。这里不多介绍了，有需要的可以参考AD630的芯片手册。这个电路可以工作在输入信号频率从DC到几百kHz的范围内。最佳的工作频率范围为 DC 到几kHz。在这个频段，这个电路的效果应该时这些精密整流电路中最好的。上述电路的输入阻抗随输入电压的极性变化，输入电压为正时输入阻抗很高，输入电压为负时，输入阻抗较低。所以对信号源的输出阻抗有一定的要求，如果输入信号的输出阻抗较高，需要增加一级缓冲级。 最后多说几句， AD630 价格不菲，最便宜的也要10多美金一片。国内购买的话大概要100左右。如果采购时价格低的离谱，那肯定就有问题了，不是假的就是拆机件。总之，这个电路成本较高，你要不是高富帅，那选择之前还是要三思的。毕竟，实现这么个功能对于AD630来说有点大材小用。
