电源3.3V to 1.25V 分析-TQ2440电路

2019-07-13 23:51发布

电路原图
关于MAX8860EUA18芯片引脚的解释如下:

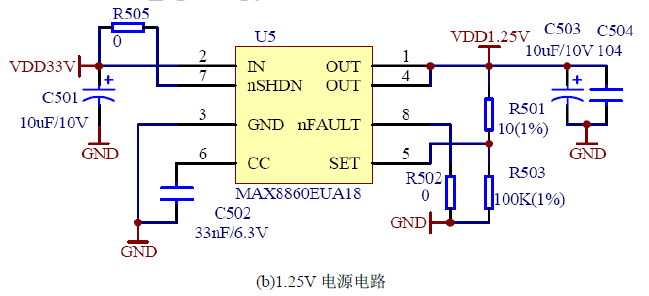

典型应用电路如下:
在电路的输入端加了一个旁路电容10uf20M 以上用1到10 个uF,去除高频噪声好些), 可将混有高频电流和低频电流的交流电中的高频成分旁路掉的电容,称做“旁路电容”。例如当混有高频和低频的信号经过放大器被放大时,要求通过某一级时只允许低频信号输入到下一级,而不需要高频信号进入,则在该级的输出端加一个适当大小的接地电容,使较高频率的信号很容易通过此电容被旁路掉(这是因为电容对高频阻抗小),而低频信号由于电容对它的阻抗较大而被输送到下一级放大。 nSHDN为关闭输入,它和输入端直接相连,随着输入端的状态变化而变化。但在这里为什么要加一个零欧姆的电阻呢,0欧姆电阻的一个作用就是用作保险丝,当输入电流较大时0欧电阻熔断,nSHDN引脚与in引脚不连接根据“Conect to IN for normal operation”,芯片不工作,进而保护芯片。 CC对应C502为补偿电容。 R1和R2的值根据SET的介绍和上面的公式即可得出。 nFAULT端串联一个0欧姆的电阻接地,根据手册,接地时nFAULT不用。 输出端并联了两个电容,一个大电容,一个小电容。.瓷片电容与点解电容并联 瓷片电容消除高频干扰;电解电容消除低频干扰。整个电路组合是个典型的滤波电路。
