下面为J-Link接口定义：

仿真器端口 连接目标板 备注 1. VCC MCU电源VCC VCC 2. VCC MCU电源VCC VCC 3. TRST TRST Test ReSeT/ pin 4. GND GND或悬空   5. TDI TDI Test Data In pin 6. GND GND或悬空   7. TMS, SWIO TMS, SWIO JTAG:Test Mode State pin ; SWD: Data I/O pin 8. GND GND或悬空   9. TCLK, SWCLK TMS, SWCLK JTAG: Test Clock pin ; SWD: Clock pin 10. GND GND或悬空   11. RTCK RTCK   12. GND GND或悬空   13. TDO TDO Test Data Out pin 14. GND GND或悬空   15. RESET RESET RSTIN pin 16. GND GND或悬空   17. NC NC   18. GND GND或悬空   19. NC NC   20. GND GND或悬空   下面是标准的接口排列：

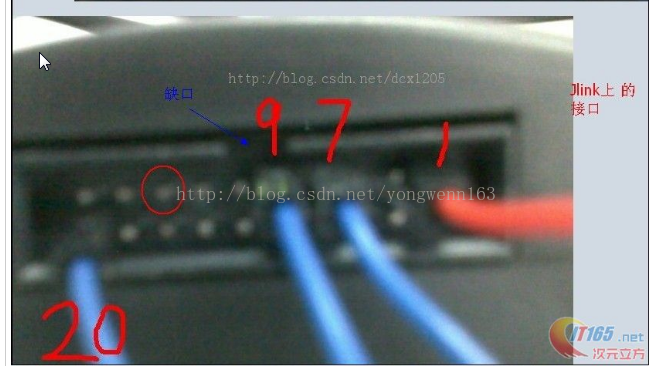

注意：一定按照下图的接口接，不要在这个口的延伸线上接，延伸线（就是往开发板插的那条线）刚好反转了一下，容易分不清容易出问题，我就在这纠结了半天一直以为自己的下载方法有问题，后来才发现反转了，一定注意！！！！！！
