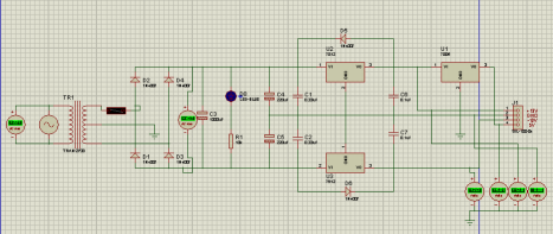

以上为直流稳压电源设计图， 最终实物图如图， PCB图如图         交流220V的选取，从仿真库里找，然后将其参数设置为311V(220*1.414)，50Hz,然后用交流电压表测量可看出示数在220V左右   直接在上面输入框中输入VSINE，也可以，但是参数设置就会多一些   接下来选择变压器，最终要生成正电压和负电压，在选择时选择3根输出线，中间一个为共地，需要设置线圈匝数比，如下图所示   需要设置初级绕组感量与次级绕组感量，使其比值达到我们需要值（如何计算？）比较常用，记住好了   之后需要设置一个桥式整流，将交流电变为直流电，因为正负电压差值为30V，而电压差最大值大约为42V（30*1。414） 二极管要求最高反向电压不低于42V（电压差的1.5倍），电流大于用电器的1.5倍，功率大约是负载所需功率的1.5倍（满足要求就好，可降低成本）   之后接一个电解电容，为滤波电路，电容要求可以承受的电压超过42V，不然电容会爆炸要么就是鼓胀。 容量越大，滤波越好，但体积会相应增大（几百到几千微法）（计算公式是什么？Xc=1/（2πfC））f为电源频率一般为50Hz,  容抗根据两端电压为40.7V，电流为0.03A可算出   之后有一个发光二极管，为指示灯，接一个负载（电阻，电阻建议用5 {MOD}环的，精度好而且是4 {MOD}环的一半大），负载的要求根据LED来选择，加在LED上的电压为2V，3~10 mA ，40V电压差（如何计算LED分得电压？ 二极管是非线性器件，其等效电阻是变化的，但是，两端的电压是固定的，不需要考虑电阻。 与电阻并联两端的电压--二极管工作电压，除以想将电流限制在什么范围内，然后就得到负载阻值的范围 ）   之后经过两个电容，其中一个为电解电容，最后接到集成电路，大电容用来滤除低频干扰，小电容滤除高频干扰（不能超过1UF）   3个集成电路（三端稳压集成IC） 7812输出电压为+12V ，7805 输出电压为+5V，7912 输出电压为-12V，接地脚不能悬空，否则会立即损坏， 并联一个二极管是为了在断点瞬间电容放电直接从输出口流入集成电路，会导致集成块损坏（为什么7805输出为5.01V而不是5V
输出电压为直流正5V（在25℃时，最小4.8V，额定5.0V，最大5.2V）   问题：经过桥式整流之后，分别用直流电压表和交流电压表去量，示数为什么不一样？ 整流之后是直流电还是交流电？  整流之后是直流电的，交流电是电流方向随时间作周期性变化的，整流之后就是将交流电（类似正弦波）下半部分翻转到上半部分，大小还是一直变化的 交流电压表是显示电压有效值，显示值比较稳定。   为什么变压之后是降到15V，不是12V？ 运用线性电路的12V直流稳压电源，其输入端必须比输出电压高出3V以上，即达到15V直流电压，经过7812稳压后得到直流稳压电源12V（7812 输入端至少需要14.5V）   对保险丝有没有什么要求？ 正常电路的电流在0.03A左右
