之前我们用一体机已经实现了门禁功能，我们使用的门禁电源是开关电源，开关电源的优点是体积小，重量轻，成本低，效率高，但它存在高频纹波干扰，容易造成控制器单片机死机，所以现阶段一般门禁上都使用线性电源作为门禁专用电源，当然如果我们选择做工好，质量上乘的开关电源也是可以的，线性电源它的缺点是需要笨重的变压器，所需的滤波电容的体积也会比较大，而且电压反馈电路是工作在线性状态，调整管上有一定的电压降，大功率线性稳压电源在输出较大工作电流时，调整管的功耗太大，所以还需要安装很大的散热片。虽然效率低，功耗大，但晶体管线性直流电源因其精度高，纹波小，性能优越被广泛应用。对于锁具对电源要求比较低，可以使用开关电源供电，我们看一下最为常见的门禁专用电源：
我们看一下它上面的接线柱：
12Ｖ GND ：不用多说，这是12V电源输出端，给一体机提供电源；
NO GND NC ： 怎么样，我们又看到了熟悉的NO，NC了，只是这次比较奇怪怎么没见到COM呢？千万不要把NO NC中间的GND当成是COM哟，首先我们肯定的是电源的主板上有一个黑颜 {MOD}的继电器，NC NO 就是继电器引脚的输出端，那为什么没有了COM呢，因为在电路板上继电器的COM是与+12V相连的，看图：
这下是不是很明白呢，正常的时候，NC与COM导通，也就是NC与+12V导通，NC就是+12V；当有触发信号时，NC与COM断开，NC没有电压；NO与COM导通，NO得到了+12V，那我们是不是就可以把锁直接接到NC与GND上了？当然可以了！

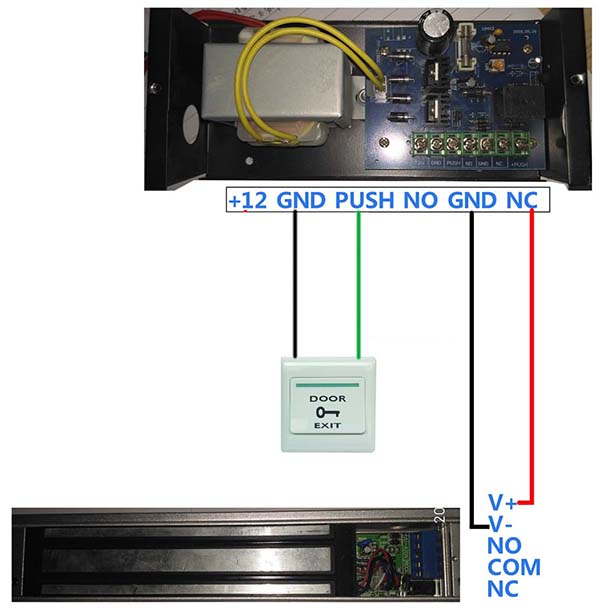

那么什么时候触发呢，我们看到上面不是还有一个PUSH接线柱，这就是触发信号，正常的时候NC与GND之间有12V电压，锁得到工作电压；在PUSH与GND上接上出门按钮，如图：
当我们按一下出门按钮，继电器就会工作（会听到嗒的一声），变换状态，NC与GND之间没有了电压，锁就断电了，一段时间后，继电器又会恢复原始状态（也会有嗒的一声），锁又得到电压工作，这个触发变换状态，延时恢复状态的功能是靠那个8脚的芯片实现的，它就是大名鼎鼎的555芯片。那这个一段时间是多久呢？这个时间就是由上图那个橙颜 {MOD}的可调电阻105决定的，用小的螺丝刀可以左右旋转调节它，这个时间不是那么直观，只能调节后慢慢试，如果这个时间调得很短，那就会出现按了按钮，锁一断电马上又有电，还没来不及开门，门就又锁上了，一般来说调个大概3-5秒就行了。
那后面还有一个+PUSH干什么用的呢，它也是触发信号，只不过是正电压 也叫高电平触发，当+PUSH与+12V接通，继电器也会工作，变换状态，延时后，恢复状态。

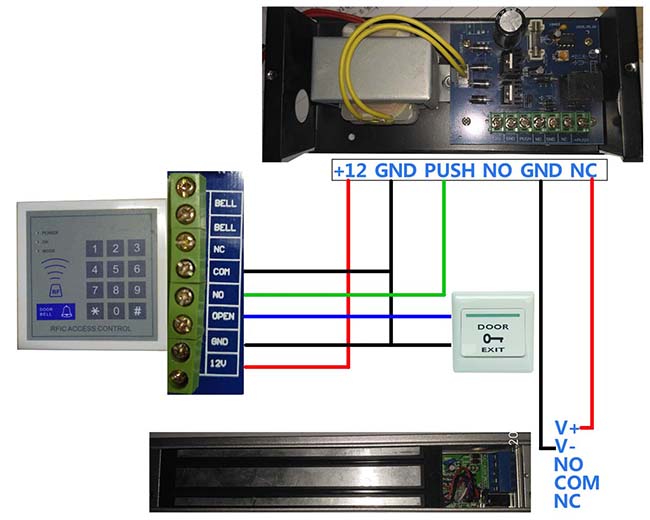

我们还是按照以前的思路，把一体机当成出门按钮，来看一下完整的接线图：
这个出门按钮到底是接在一体机上还是接在电源上呢？接在哪一个上面都是可以的，只不过相对来说接在一体机上调节延时比较方便一些，但是有一个问题，如果一体机有故障，出门按钮会不起作用；如果接在电源上，就算一体机有故障，也照样可以开门。还有就是接在一体机上，那按钮开门延时与刷卡密码开门延时都是一样的，都是一体机的延时加上电源的延时；如果接在电源上，那按钮的开门延时只是电源的延时。
