EMI/RFI (开关电源外壳带高压?)

2019-07-14 00:21发布

在使用电子器件的时候都需要考虑高频干扰(EMI/RFI—— EMI一般为150 kHz

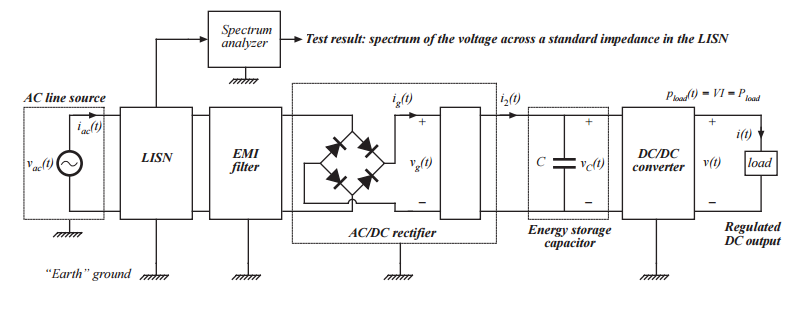

至 30 MHz; RFI一般为 30 MHz 至 1 GHz)。 电路中具有开关电路(如开关电源)的时候就会有产生这种高频干扰(其原理所致),所以需要设计高频抑制电路(通常为 L-C 电路)来过滤输掉高频交流纹波。 开关电源电路 和其中的 EMI Filter 见下图: 开关电源电路图: 这里写图片描述 EMI Filter: 开关电源,EMI Filter

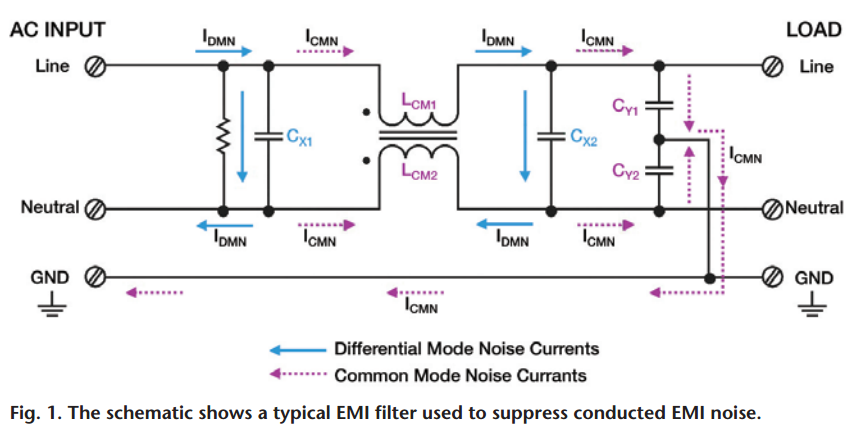

In Fig. 1, CMN is suppressed by using dual-wound toroidtype inductors (LCM1 and LCM2). These inductors are wound on a single core in such a way that they present a high impedance to the in-phase common-mode noise on each ac conductor. In addition, the Y-capacitors (CY1 and CY2) shunt or bypass the high-frequency common mode noise to ground. DMN on each ac conductor is suppressed by the two X-capacitors (CX1 and CX2), which tend to neutralize the out-of-phase high-frequency DMN that exists between the ac power line and neutral conductors. The input resistor discharges these capacitors when the power is turned off.
开关电源的 外壳接地 信号线接在一起,由图 Cy1Cy2 电容处可见,如果接地信号线悬空,则外壳处于 0-220v的中间,所以外壳会带上 100v 的交流电了(如果两个电容一样)。 这个两个电容只会让高频的交流信号通过,所以流过的电流会很小(一般为 10 µA 至 100 µA 左右吧),所以开关电源要注意接地,否则容易在电路中引入干扰,外壳也会有交流高压;如果不小心一端接地,一端接触外壳,容易击穿电子元件。 在家里一般 接地线 是与 零线 导通的,如果没有大地,直接将接地线接 到 零线上 应该 也是可以的。 see link:
http://ecee.colorado.edu/copec/book/slides/Ch10slides.pdf
https://www.digikey.com/Web%20Export/Supplier%20Content/Lambda_285/PDF/TDKLambda_all_about_emi_epmag.pdf?redirected=1
http://www.meanwell.cn/news/news133.html
